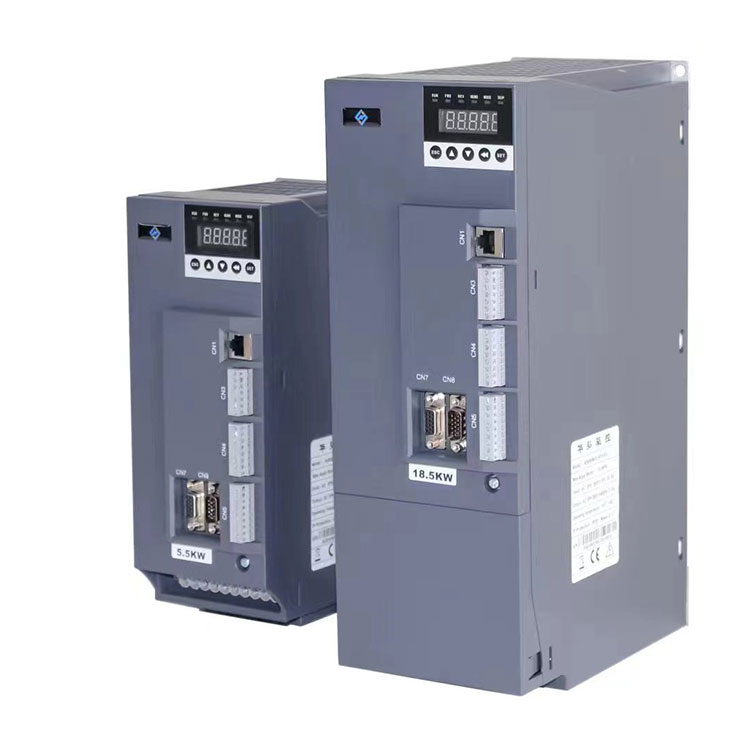

Serwonapęd AC serii AS650

Opis produktu

AS650

Serwonapęd AC serii AS650 realizuje pełne sterowanie serwo w pętli zamkniętej silnikami indukcyjnymi prądu przemiennego i silnikami synchronicznymi z magnesami trwałymi, integrując sterowanie prędkością, położeniem i momentem obrotowym.

Serwonapęd AC serii AS650 ma bogate interfejsy, prostą obsługę, a standardowe aplikacje można bezpłatnie debugować, zapewniając inżynierom zajmującym się projektowaniem mechanicznym dużą wygodę w zakresie wyboru, projektowania i debugowania. Wygodne interfejsy z systemami CNC i systemami PLC głównych marek krajowych i zagranicznych uelastyczniają Twój projekt mechaniczny i w pełni demonstrują Twoją przewagę konkurencyjną.

Jako serwonapęd dużej mocy, serwonapęd AC serii AS650 jest szczególnie opłacalny w zastosowaniach serwonapędów dużej mocy, takich jak sterowanie wrzecionem obrabiarek CNC, sprzęt kuźniczy, sprzęt drukarski, hydrauliczne systemy serwo i sprzęt do przeciągania drutu .

Wymiary serwonapędu

moc (KW)	A(mm	B(mm)	Hmm)	Szer. (mm)	D(mm)	Średnica otworu montażowego (mm)	Uwaga
moc (KW)	Wymiary instalacyjne		Wymiary			Średnica otworu montażowego (mm)	Uwaga
4,0-7,5	90	251	262	100	155.8
11-18,5	108/90	341	353	120	207	7	—
22	110	386	398	147	263	7	—
30-37	130	445	456	172	259	7
45-75	177	544	560	240.5	330	7/6	—
90-110	195	615	638	270.5	370	10
132-160	220	715.5	738	349	413	10

Tabela wyboru napędu

seria	Model	Moc wejściowa	pojemność akumulatora (kVA)	Prąd wejściowy (A)	Prąd wyjściowy (A)	Silnik adaptacyjny (kW)	Jednostka hamująca	Odległość adaptacji (Q/kW)	Rezystor hamowania Ilość
AS650	2R2T3	3PH 380V 50/60 Hz Zakres napięcia 304 ~ 456 V Współczynnik asymetrii napięcia poniżej 3% Asymetrii częstotliwości poniżej 3%	4.8		6	2.2	wbudowany	75/0,8
	004T34		6	10.7	9	4		50/1,0
	5R5T3*		8.6	15.5	13	5.5		50/1,5
	7R5T3*		11.2	20.5	17	7.5		40/2
	011T3*		17	26	25	11		32/2
	015T34		21	35	32	15		20/2,5
	018T3*		24	38.5	37	18.5		32/2
	022T3'		30	46.5	45	22		32/2	2
	030T3*		40	62	60	30		20/2,5
	037T3*		50	76	75	37		20/2,5	2
	045T3*		60	92	90	45		16/2,5
	055T3*		72	113	110	55		16/2,5
	075T3'		100	157	150	75		16/2,5
	093T3*		116	180	170	93		16/2,5
	110T3*		160	214	210	110		16/2,5
	132T3*		192	256	253	132		16/2,5
	160T3*		231	307	304	160	nic
*Uwaga: Oprócz E, przyrostki modeli obejmują R i C. W przypadku mocy 185 kW i większej należy skonsultować się z producentem

Tabela doboru przewodów

Nazwa materiału	Dane techniczne	Uwaga
Kabel sprzężenia zwrotnego do serwa serii AS650 o długości 3 m z pojedynczym enkoderem	CB650ME-A-3000-T/CB650ME-B-3000-T (z wtyczką lotniczą)	Standard napędu z pojedynczym enkoderem
Kabel sprzężenia zwrotnego poleceń systemowych serwa serii AS650 o długości 3 m	CB650MS-A-3000-T/CB650MS-B-3000-T (tylko dla systemu Syntec)	Standard napędu z pojedynczym enkoderem
Kabel sprzężenia zwrotnego do serwa serii AS650 o długości 3 m z podwójnym enkoderem	CB650MD-A-3000-T/CB650MD-B-3000-T (z wtyczką lotniczą)	Podwójne enkodery Sterowniki są w standardzie
Kabel sprzężenia zwrotnego poleceń systemowych serwa serii AS650 o długości 3 m	CB650MS-A-3000-T/CB650MS-B-3000-T (tylko dla systemu Syntec)
*Uwaga: Wartość w specyfikacji modelu wskazuje długość, np. „CB650MD-A-3000-T”, co oznacza, że długość kabla wynosi 3 metry. Kable o innych długościach są opcjonalne. Jeśli wymagane jest 5 metrów, numer modelu to „CB650MD-A-5000-T”, a inne długości są podobne. Regularne długości to 5 metrów, 8 metrów i 10 metrów.

Nasze atuty

Doskonała wydajność sterowania:

Potrafi doskonale realizować sterowanie VF, sterowanie wektorowe w otwartej pętli i sterowanie serwo w pełnej pętli zamkniętej silników indukcyjnych prądu przemiennego i silników synchronicznych z magnesami trwałymi

Stabilna praca przy bardzo niskiej prędkości i wysoki moment obrotowy

Dobra wydajność reakcji dynamicznej

Podczas pracy bez obciążenia prąd napędu osiąga minimum, maksymalizując oszczędność energii napędu

Sterowanie położeniem i sterowanie momentem mają większą precyzję

Zoptymalizowany algorytm prądu i konfiguracja sprzętowa zwiększają odporność sterownika na przeciążenia

Bogate funkcje interfejsu

Interfejs wejścia/wyjścia z 7 wejściami/2 wyjściami, 2 porty wyjściowe przekaźnika

3 wejścia analogowe, 1 interfejs wyjścia analogowego

2 interfejsy wejściowe enkodera, 1 interfejs wyjściowy enkodera

1 szybki interfejs wejścia impulsowego

1 grupa wielofunkcyjnego różnicowego interfejsu wejściowego impulsu

Standardowy interfejs komunikacyjny RS232

Mechatrolink-lll Interfejs szybkiej magistrali Ethernet Ethercat

Bogate i wydajne funkcje sterujące

Napęd wektorowy w całkowicie zamkniętej pętli może doskonale realizować dokładne:

Kontrola prędkości

Kontrola momentu obrotowego

Sterowanie położeniem (kątem).

Napęd Master-Slave, funkcja przekładni elektronicznej

Pozycjonowanie jednoosiowe i inne funkcje

Zewnętrzny czujnik ciśnienia, można zastosować w hydraulicznym układzie sterowania serwomechanizmem

Doskonała wydajność sterowania

Kontrola ścinania o stałej długości

Kontrola napięcia zaciskania
