Jednym z chińskich producentów trzpieni frezarskich BTER, oferujących doskonałą jakość w konkurencyjnej cenie, jest YueLi. Zapraszamy do kontaktu.
Jako jeden z profesjonalnych producentów wysokiej jakości trzpieni frezarskich BTER, możesz mieć pewność, że kupisz chwyt frezarski BTER od YueLi, a my zaoferujemy Ci najlepszą obsługę posprzedażną i terminową dostawę.

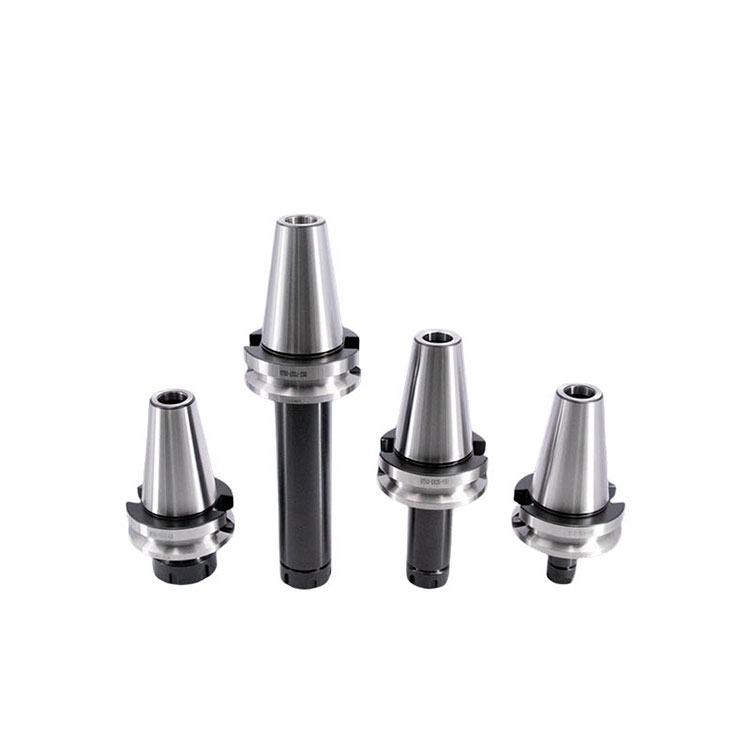

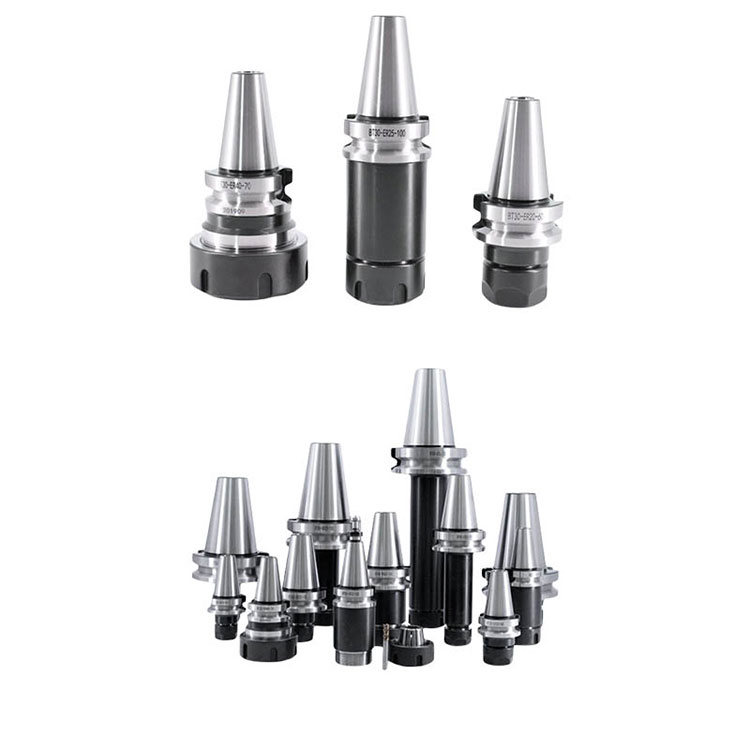

BT30/40/50ER

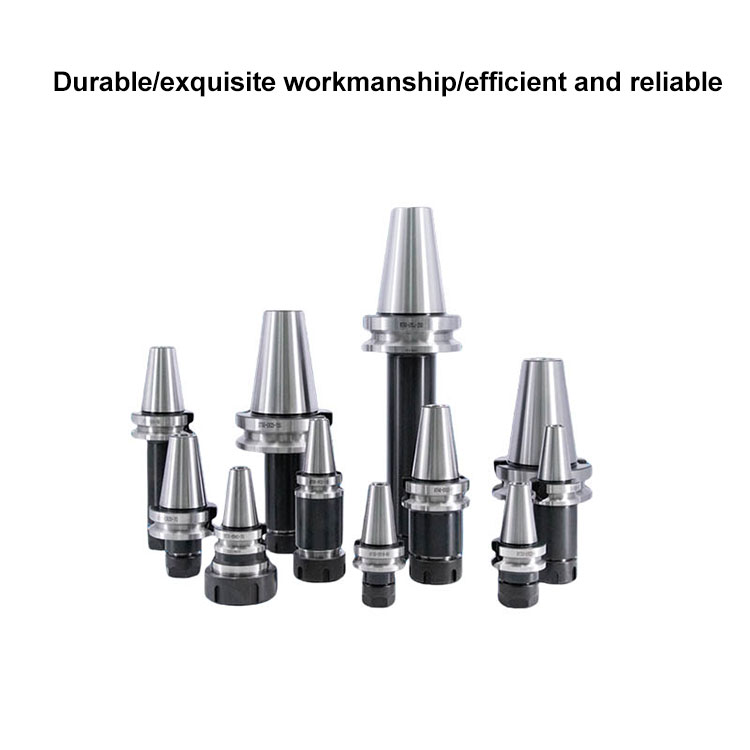

Trwałe/wyśmienite wykonanie/wydajne i niezawodne
Precyzja hartowania w wysokiej częstotliwości, bardziej trwałe specyfikacje, kompletna

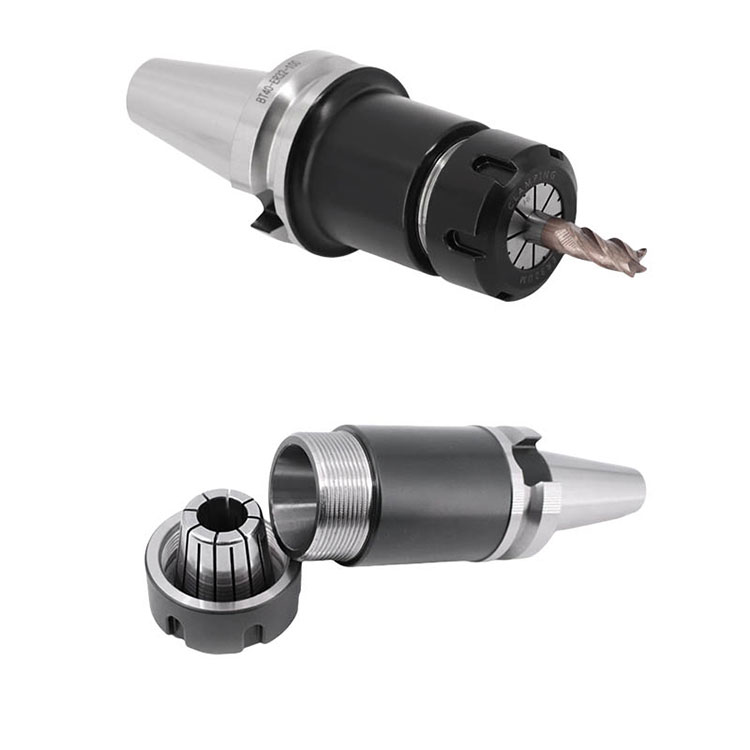

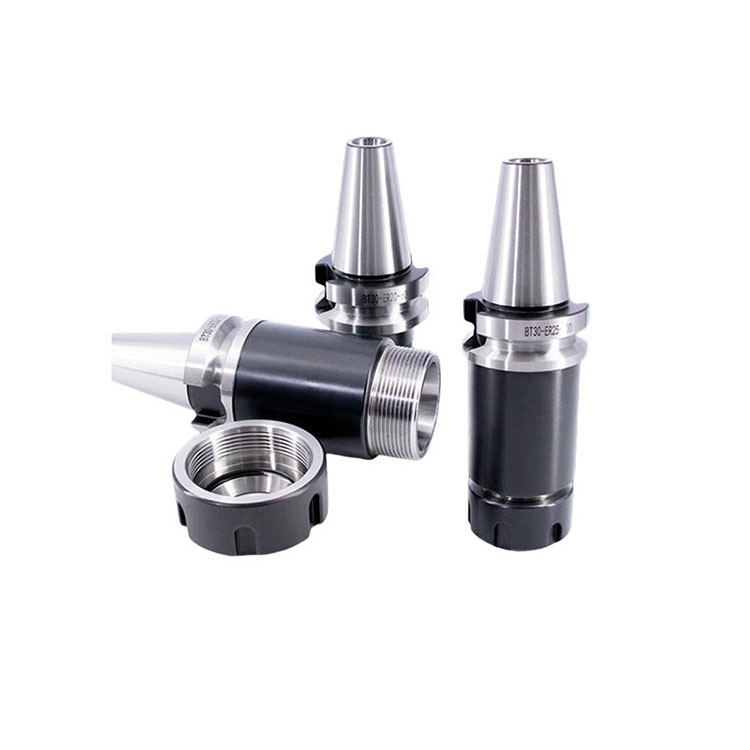

Produkt: Uchwyt tulejowy NT-ER
Specyfikacja: BT30/40/50
Modelu: ER11/16/20/25/32/40
Materiał: 40Cr
Uchwyt narzędzia po zaciśnięciu, wysoka koncentryczność, wysoka wytrzymałość po obróbce na gorąco i obróbce w wysokiej temperaturze, z pewnym stopniem elastyczności i plastyczności.

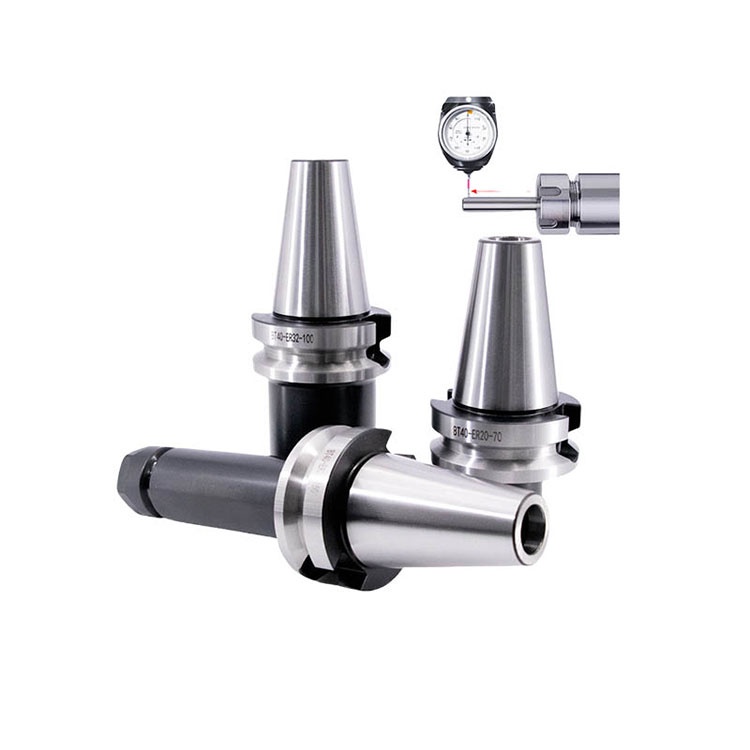

Szlifowanie precyzyjne otworu wewnętrznego, ogólne wykończenie nadaje się do wymagań precyzyjnej obróbki obrabiarek, dokładność bicia <0,003
Gwinty produktowe spełniają wymagania norm krajowych, regularne kontrole kwalifikują się do gwintów schludnych i gładkich, bez zębów bez zadziorów, stanowią technologię produkcji
01 Sejsmiczna odporność na zginanie
Zastosowanie wysokiej jakości stali, niełatwej do odkształcenia, aby zapewnić stabilność dokładności
02 Zwiększ średnią długość życia
Zaawansowany piec do hartowania próżniowego może realizować węgloazotowanie, poprawiać twardość i wydłużać żywotność listwy narzędziowej
03 Precyzyjna stabilność
Znakomita jakość wykonania, wysoka koncentryczność, dobry efekt przetwarzania, poprawa wydajności przetwarzania
Specyfikacja |
L |
L1 |
d1 |
d2 |
d3 |
T |
Waga |
BT30XER16-70 |
118.4 |
70 |
28 |
16 |
28 |
M10-1,5P |
0.55 |
BT30XER16-100 |
148.4 |
100 |
28 |
16 |
28 |
M10-1,5P |
0.80 |
BT30XER16-120 |
168.4 |
120 |
28 |
16 |
28 |
M10-1,5P |
0.95 |
BT30XER20-70 |
118.4 |
70 |
34 |
20 |
34 |
M12x1,75P |
0.75 |
BT30XER20-100 |
148.4 |
100 |
34 |
20 |
34 |
M12x1,75P |
0.75 |
BT30XER20-135 |
183.4 |
135 |
34 |
20 |
34 |
M12x1,75P |
1.15 |
BT30XER25-70 |
118.4 |
70 |
42 |
25 |
42 |
M16x2,0P |
0.70 |
BT30XER25-135 |
183,4 |
135 |
42 |
25 |
42 |
M16x2,0P |
1.45 |
BT30XER32-70 |
118.4 |
70 |
50 |
32 |
45 |
M16x2. NA |
0.85 |
BT30XER32-100 |
148.4 |
100 |
50 |
32 |
45 |
M16x2,0P |
1.00 |
BT30XER40-80 |
128.4 |
80 |
63 |
40 |
53 |
M16x2.OP |
1.10 |
BT40XER16-70 |
135.4 |
70 |
28 |
16 |
28 |
M10x1,5P |
1.20 |
BT40XER16-100 |
165.4 |
100 |
28 |
16 |
28 |
M10x1,5P |
1.30 |
BT40XER16-125 |
190.4 |
125 |
28 |
16 |
28 |
M10x1,5P |
1.36 |
BT40XER16-150 |
215.4 |
150 |
28 |
16 |
28 |
M10x1,5P |
1.54 |
BT40XER20-70 |
135.4 |
70 |
42 |
20 |
34 |
M12x1,75P |
1.40 |
BT40XER20-100 |
170.4 |
100 |
42 |
20 |
34 |
M12x1,75P |
1.50 |
BT40XER20-135 |
200.4 |
135 |
42 |
20 |
34 |
M12x1,75P |
1.70 |
BT40XER20-150 |
215.4 |
150 |
42 |
20 |
34 |
M12x1,75P |
1.80 |
BT40XER25-70 |
135.4 |
70 |
50 |
25 |
42 |
M16x2.OP |
1.30 |
BT40XER25-90 |
155.4 |
90 |
50 |
25 |
42 |
M16x2.OP |
1.50 |
BT40XER25-125 |
190.4 |
125 |
50 |
25 |
42 |
M16x2.OP |
1.90 |
BT40XER25-150 |
215.4 |
150 |
50 |
25 |
42 |
M16x2.OP |
2.25 |
BT40XER32-70 |
135.4 |
70 |
50 |
32 |
50 |
M16x2.OP |
1.30 |
BT40XER32-100 |
165.4 |
100 |
50 |
32 |
50 |
M16x2.OP |
1.70 |
BT40XER32-150 |
215.4 |
150 |
50 |
32 |
50 |
M16x2.OP |
2.5 |
BT40XER40-80 |
145.4 |
80 |
63 |
40 |
63 |
M16x2.OP |
1.50 |
BT40XER40-100 |
165.4 |
100 |
63 |
40 |
63 |
M16x2.OP |
2.05 |
BT40XER40-120 |
185.4 |
120 |
63 |
40 |
63 |
M16x2.OP |
2.50 |
BT40XER40-150 |
215.4 |
150 |
63 |
40 |
63 |
M16x2.OP |
3.10 |
BT40XER50-85 |
145.4 |
85 |
78 |
50 |
59 |
M24x2,0P |
1.70 |
BT40XER50-100 |
165.4 |
100 |
78 |
50 |
59 |
M24x2,0P |
2.10 |
Uwaga (L: długość całkowita L1: długość przodu d1: wymiar zewnętrznego koła przodu d2: przód ER)
