Pobieranie próbek rdzenia na zewnątrz poślizgu

Wysokiej klasy w pełni automatyczna maszyna do strzelania z rdzenia zimnego rdzenia. Poziome rozstanie pleśni

◆ Wprowadzenie sprzętu:

[W pełni automatyczna maszyna do strzelania z Cold Core Box. Poziome rozstanie pleśni]

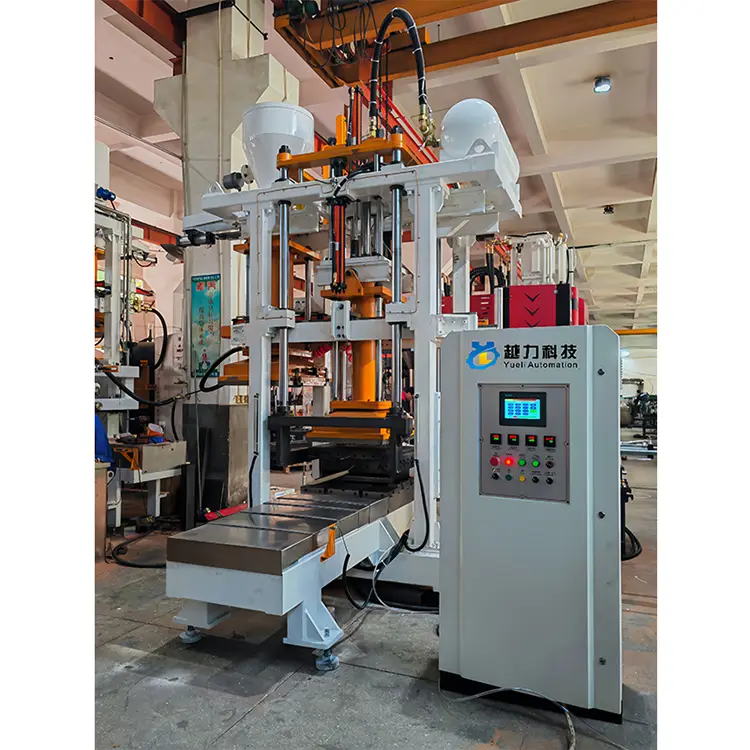

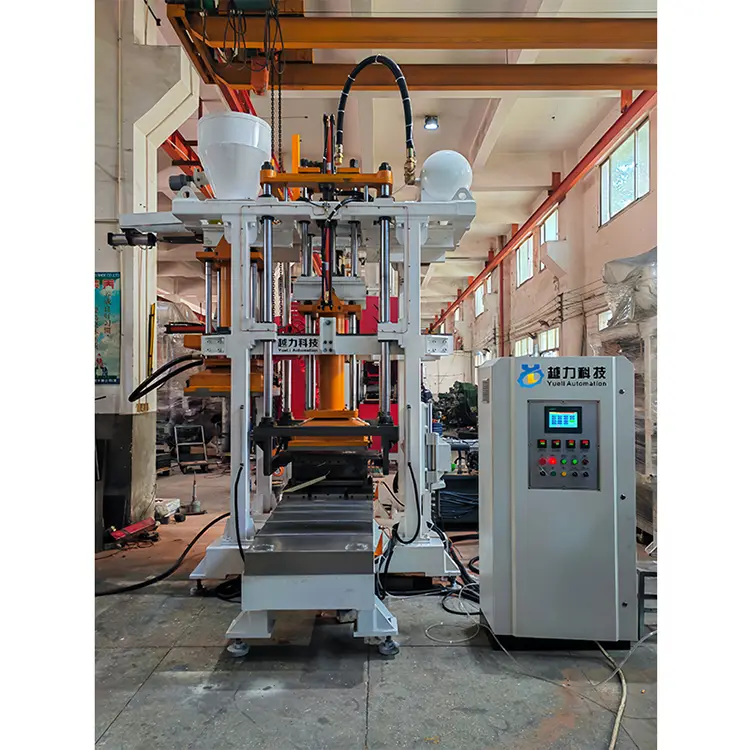

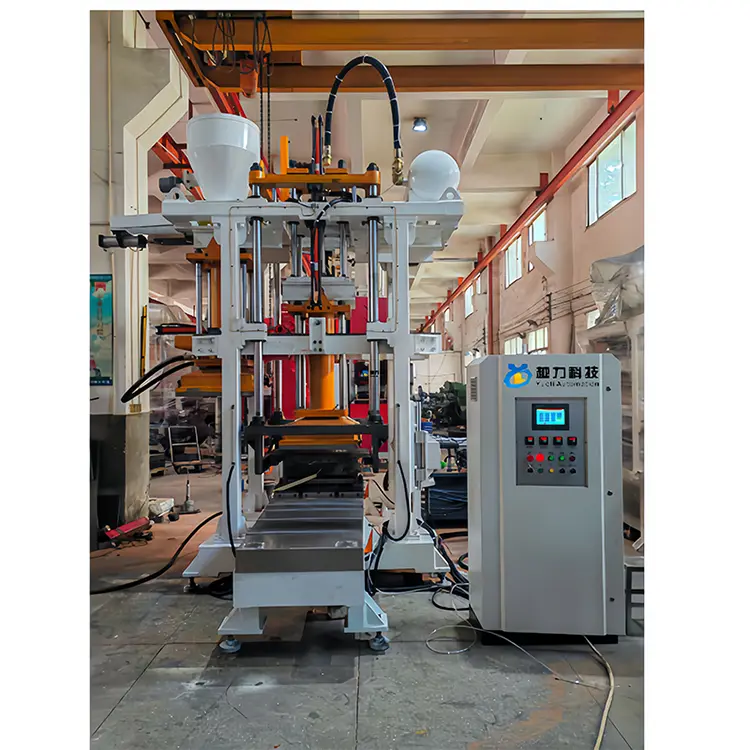

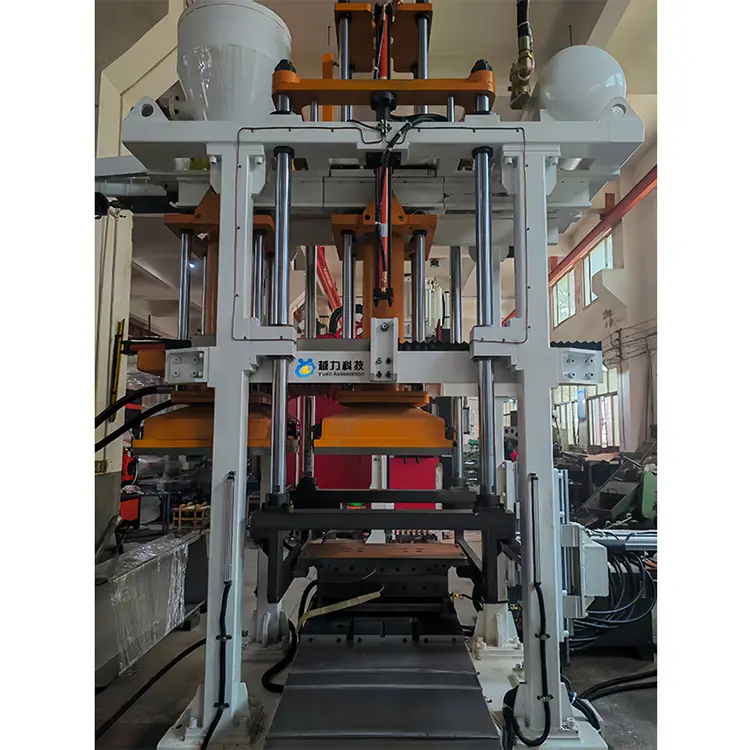

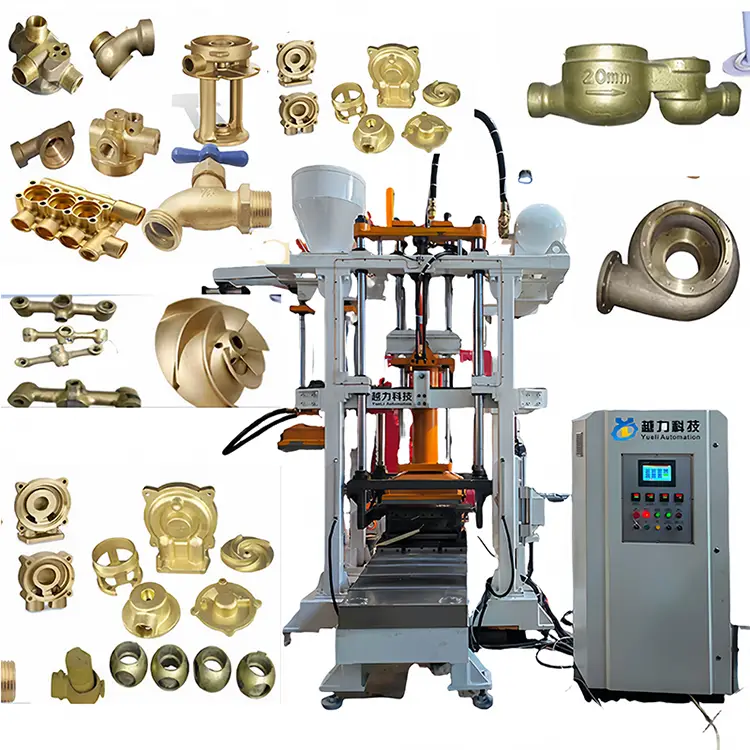

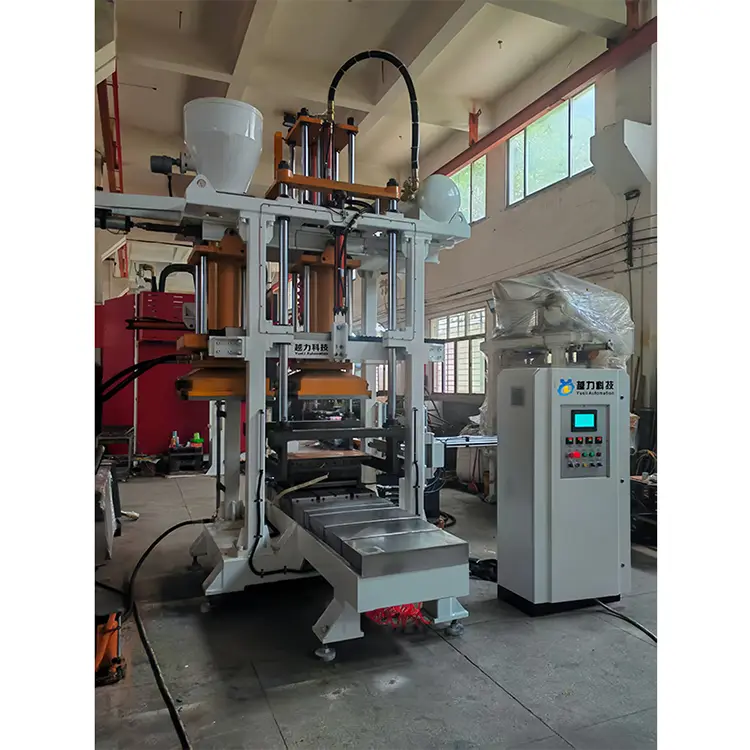

YL1080H-40A w pełni automatyczna maszyna do strzelania do rdzenia zimnego rdzenia [doskonałe pionowe strzelanie piasku. „Poziome rozstanie pleśni.

Programowalny system kontroli programu PLC. Serwo precyzyjne układ hydrauliczny. Usuwanie rdzenia z zewnętrznej linii przesuwnej maszyny do przesuwnej. Dodatek piasku indukcyjnego windy

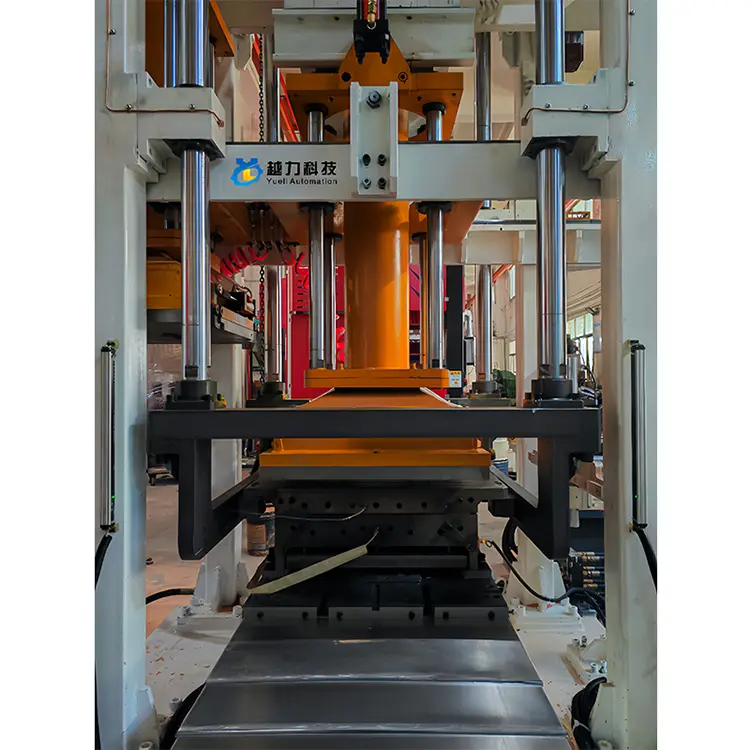

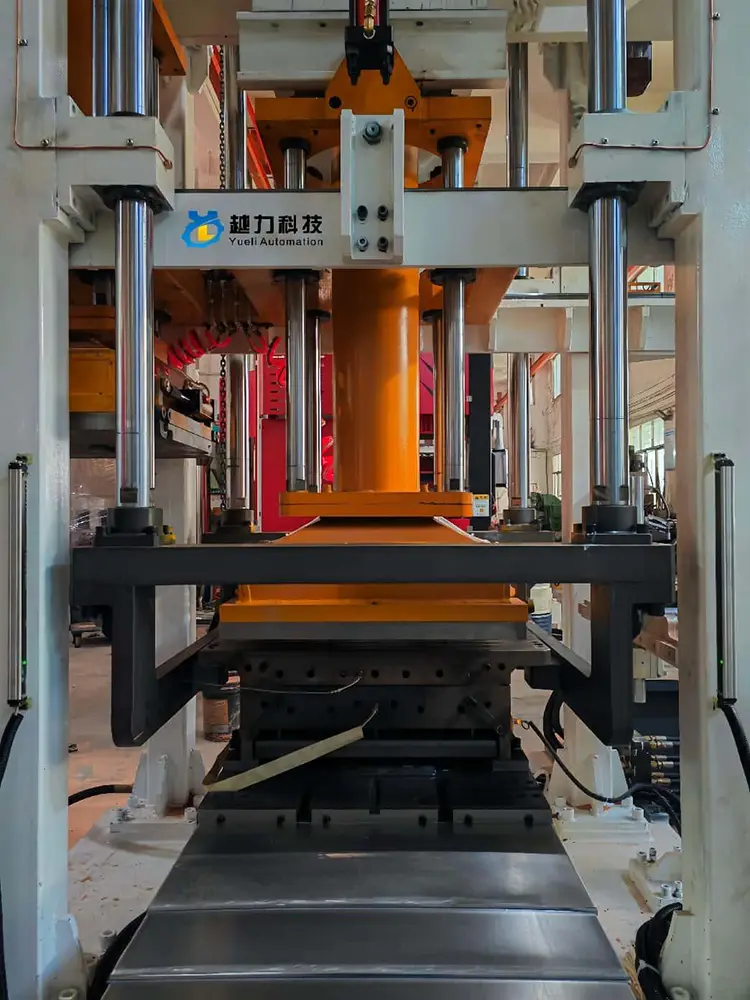

W pełni automatyczna maszyna do strzelania do zimnego rdzenia (poziome rozstranie formy) ma również doskonałe pionowe strzelanie do piasku. Poziome rozstanie formy. Precyzyjny przewodnik liniowy dolnej formy jest usuwany do przyjmowania rdzenia. Inteligentna maszyna do dodawania piasku wykrywająca, w pełni automatyczna/ręczna operacja zimnego rdzenia urządzenia do tworzenia rdzenia, działa na zasadzie wstrzyknięcia mieszanego surowego piasku do pudełka rdzenia, dmuchania gazu, a następnie szybkiego stwardnienia, osiągając w ten sposób ciasną i gładką powierzchnię. Wysokiej jakości produkty rdzeń rdzenia piasku o precyzyjnych wymiarach są szeroko stosowane w branżach takich jak ochrona przeciwpożarowa, odlew do stosu powłok żeliwa i precyzyjne odlewanie nowych stopów aluminium energii.

◆ Główne specyfikacje i modele sprzętu

①YL660H-25A ②YL870H-25A ③YL1080H-40A ④YL1210H-50A ⑤YL1512H-50A

◆ Główne funkcje sprzętu [YL1080H-40A Zimny ​​rdzeń. „Pobieranie próbek rdzenia poza poślizgiem.

1. Doskonałe piaski piaskowe. Poziome rozstanie pleśni. Niemiecki system sterowania Siemens

2. INOVANCE SERWO Precision Hydraulic, Tajwan Airtac Precision Pneumatic System

3. Rdzeń pochodzi z zewnątrz precyzyjnej liniowej maszyny przesuwnej dolnej matrycy i używana jest inteligentna maszyna do dodawania piasku

4. Wysokiej klasy przyjazna dla środowiska maszyna odlewnicza, ze zintegrowanym projektem usuwania dymu i pyłu dla ogólnego panelu sprzętu

◆ Główny sprzęt parametry techniczne [YL1080H-40A Cold Core] „Próbkowanie rdzenia poza poślizgiem.

◆ Procedura robocza sprzętu [YL1080H-40A Zimny ​​rdzeń. „Pobieranie próbek rdzenia poza poślizgiem.

Wprowadzanie dolnej formy → Zamknięcie formy [Ciśnienie w dół] → Wprowadzanie modułu kombinacji [Moduł rdzeniowy] → Wtryska piasku Wejście głowicy → Wtryskowe Piasek Nacisk w dół ciśnienia w dół → Wtrysk wtrysku piasku Wydech → Wtrysk piasku Podniesienie → Wtrysk wtrysku piasku (Reset)/Wstrzyknięcie powietrza Wejście głowicy → Piaskowe Wtryskowe Ładowanie/pleśń.

Skrobanie piasku (piasek czyszczący) → Ciśnienie w dół głowicy wtrysku powietrza → Wtrysk powietrza → Solidifikowanie rdzenia piasku → Wycofanie połączonego modułu (usuwanie rdzenia i resetowanie) → U góry pleśni (resztka piasku pozostała w formie) → Pierwsza forma otwierająca 20–50 mm (rdzeń rdzenia piasku) → Drugi otwór w powietrzu/powietrze. DEMOLDING rdzenia) → Zdejmowanie rdzenia poza maszyną → ⒆ Bezpieczne usuwanie rdzenia czasu → ⒇ Dolna forma Resetuj górny rdzeń

◆ Konfiguracja sprzętu [zimny rdzeń YL1080H-40A. „Pobieranie próbek rdzenia poza poślizgiem.

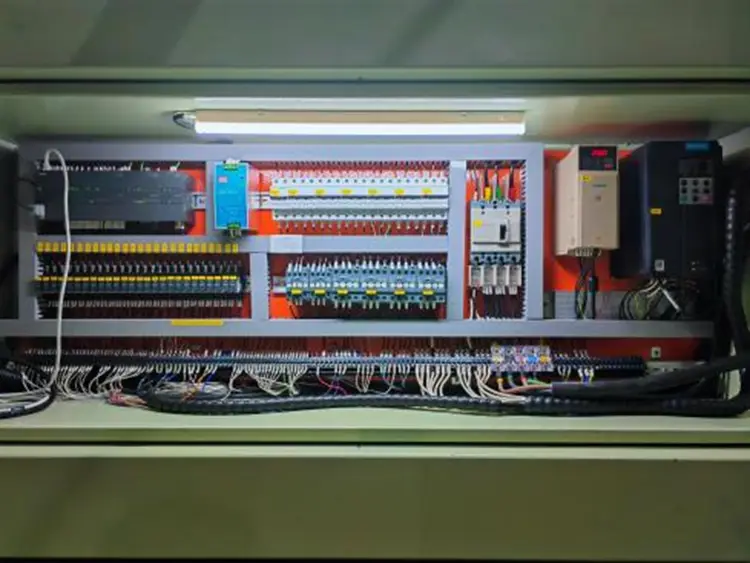

1. System sterowania elektrycznego: Wysokiej klasy system kontroli elektrycznej z Siemens of Niemiec (ekran dotykowy i typ podziału programu)

Wysokiej klasy przyciski przełączników Siemens Series [przycisk Start, Rotary Gear Switch]

2. System hydrauliczny: Huichuan serwo precyzyjne System hydrauliczny, Tajwańska marka Hydrauliczne składniki marki

3. System pneumatyczny: Precyzyjny układ pneumatyczny Tajwan Airtac [Cylinders. Zawór elektromagnetyczny. Procesor źródła powietrza

4. System atomizacji: Czysty importowany japoński system leczenia precyzyjnego rozstrzygania SMC. SMC rdzeń pneumatycznych

5. Urządzenia elektryczne o niskim napięciu: Snyder niskie napięcie urządzeń elektrycznych. Omron przełącznik bliskości. Tajwan Mingwei Power Switch

5. Kontrola bezpieczeństwa: ruchome części formy otwierającej i zamykającej są wyposażone w indukcyjne zasłony bezpieczeństwa

6. System smarowania: Główne ruchome części formy otwierającej i zamykające są wyposażone w automatyczny system smarowania oleju

7. Wyświetlanie ciśnienia: ciśnienie akcji sprzętu i ciśnienie strzelania piasku są wyświetlane niezależnie

8. Wygląd sprzętu: powłoka proszkowa i lakier do pieczenia. Wysokiej klasy obróbka powierzchni farby

◇ Inne szczegółowe konfiguracje:

[1] Plc Touch Screen: Siemens, Niemcy

[2] Procesor Centrum programu: Siemens, Niemcy

[3] Przełącznik przycisku: Siemens, Niemcy

[4] Stactor AC: Schneider

[5] Przekaźnik: Schneider

[6] Przełącznik zbliżeniowy Omron

[7] Przełączanie zasilania: Mingwei, Tajwan

◆ Główne cechy i zalety sprzętu [zimny rdzeń YL1080H-40A. „Pobieranie próbek rdzenia poza poślizgiem.

◇ Precyzja i stabilność: Ogólna struktura YL1080H-40A Cold Core Shooting Machine przyjmuje wysoką standardową zasadę projektowania struktury mechanicznej precyzji i stabilności, z doskonałymi i ścisłymi procesami produkcyjnymi. Wykorzystuje precyzyjne precyzyjne urządzenia do przetwarzania, a struktura ruchomych części jest bardzo precyzyjna. Cała struktura maszyny jest stabilna i trwała przez długi czas.

◇ Doskonałe piaskowate: Maszyna z piaskiem z piaskiem YL1080H-40A ma doskonałą metodę piaskową, polegając na strzelaniu sprzętu do utrzymywania ciśnienia

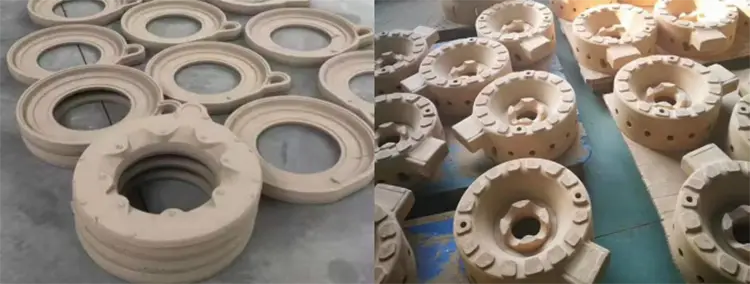

Zasada piasku i naturalny efekt grawitacyjny piasku żywicy; Forma jest wyposażona w szybkie i gładkie metodę wydechu z trzech stron jednocześnie. Proces tworzenia rdzenia może wypełnić wnękę formy w najkrótszym czasie. Rdzeń piasku jest ciasny, pełny i gładki, a wydajność rdzenia jest wysoka.

◇ Inteligentna i wydajna: Maszyna strzelecka do zimnego rdzenia YL1080H-40A ma wysoki stopień automatyzacji. Jest wyposażony w precyzyjne przewodniki liniowe do usuwania rdzeni z dolnej formy, dzięki czemu usuwanie rdzenia jest łatwe i wysoce zautomatyzowane. Umożliwia jedną osobę obsługę wielu maszyn, zapewniając stabilność, gładkość, wydajność i bezpieczeństwo.

Wysoka wskaźnik wydajności: Maszyna strzelecka do rdzenia zimnego rdzenia YL1080H-40A ma doskonałą pionową metodę strzelania z piasku, wysokiej klasy precyzyjną strukturę mechaniczną, wysoką wydajność uszczelnienia, mocną siłę strzelania piasku, ciasne i gładkie rdzenie piasku, precyzyjne wymiary i wysokiej jakości rdzenie piasku o wysokiej wydajności. Może skutecznie kontrolować zasiłek obróbki odlewów.

◇ Wysokiej klasy ochrona środowiska: YL1080H-40A Cold Core Core Machine Maszyna do wtrysku rdzenia przyjmuje wysokie standardy ochrony środowiska dla maszyn odlewniczych. Podczas procesu projektowania sprzętu wysokie wymagania dotyczące ochrony środowiska dymu i pyłu podczas procesu produkcyjnego były kompleksowo i starannie rozważane. Dym i kurz zostały jednolicie zintegrowane do zabiegu, a zaprojektowana maszyna odlewnicza o wysokiej ochronie środowiska skutecznie poprawiła środowisko warsztatów odlewów.

◇ Znakomite i trwałe: Proces projektowania maszyny strzeleckiej YL1080H-40A w pełni uwzględniono żywotność urządzenia. Różne komponenty są wytwarzane o wysokich standardach i rozsądnych materiałach opartych na różnych wymaganiach dotyczących użytkowania. Wymagania dotyczące obróbki cieplnej i szczegóły wyglądu są dobrze obsługiwane, zapewniając, że sprzęt może utrzymać swoją precyzję przez długi czas, pozostać stabilny i gładki oraz mieć wykwintne szczegóły.

◇ Obowiązujące materiały: suchy piasek [suchy piasek żywicy fenolowej]

◆ Operacja i użytkowanie sprzętu:

(1) Sprawdź, czy rura wlotu powietrza i zasilacz (trójfazowy 380 V, 50 Hz) zostały odpowiednio podłączone.

(2) Po instalacji wyjmij kurz na sprzęcie. Narzędzia i inne rozładowujące.

⑶ Niezależnie od tego, czy sprzęt znajduje się w początkowej pozycji, gdy pleśń jest otwarta, aby zapewnić bezpieczeństwo operatorom.

⑷ Zainstaluj formę (skrzynkę rdzeniową) na maszynie; W żadnych okolicznościach, przed otwarciem zaworu powietrza (dostarczania powietrza do sprzętu), pręt instalacyjny powinien zostać wepchnięta w przestrzeń między maszyną do pracy a głową wtrysku piasku, aby uniknąć uszkodzenia i zapewnić bezpieczeństwo personelu.

⑸ Zamknij główny przełącznik zasilania i wszystkie przełączniki obwodów sterowania i sprawdź światła do oświetlenia. Sprawdź, czy światło sygnału mocy na panelu sterowania jest normalne.

(6) Otwórz główny zawór wlotowy i sprawdź, czy ciśnienie powietrza w rurze powietrznej mieści się w normalnym zakresie od 6 do 7 kPa.

Przełącz tryb pracy maszyny na tryb ręczny i ręcznie debuguj, czy każda ruchomą część maszyny działa płynnie i normalnie.

Niezależnie od tego, czy działania otwierające i zamykające formę są gładkie, czy nie, ustaw rozsądny czas otwierania i zamykania formy zgodnie z charakterystyką formy

② Sprawdź, czy akcje zaliczki i rekolekcji połączonego modułu są płynne. Ustaw rozsądne czasy zaliczki i rekolekcji na podstawie podróży modułu

③ Niezależnie od tego, czy akcje zaliczki i odosobnienia głowicy strzelania z piasku są gładkie, czy nie, ustaw rozsądny postęp i wycofanie się zgodnie z uderzeniem głowicy strzelania z piasku

④ Niezależnie od tego, czy operacja piaskowania jest normalna, czy nie, ustaw rozsądny czas piaskowania zgodnie z charakterystyką formy do pracy z piaskowaniem

⑤ To, czy spalin głowicy wtrysku piasku działa prawidłowo, jest zazwyczaj ustawiony na od 8 do 10 sekund na czas wydechu pudełka piasku

⑥ Niezależnie od tego, czy akcje zaliczki i odosobnienia dolnej formy są gładkie, czy nie, ustaw rozsądny postęp i wycofanie się zgodnie ze skokiem dolnej formy

⑦ Sprawdź, czy działanie wyrzutu jest normalne, a rdzeń działa poprawnie. Ustaw rozsądny czas wyrzutu rdzenia zgodnie z charakterystyką formy

⑧ Przełącz tryb pracy na pojedynczą operację, a maszyna automatycznie jeździ i uruchomi się kilka razy bez ładowania. Sprawdź, czy wszystkie działania maszyny są skoordynowane, uporządkowane, stabilne i gładkie.

◆ Środki ostrożności podczas procesu eksploatacji:

Przed uruchomieniem testowym konieczne jest usunięcie pyłu na maszynie i usuwanie pozostawionych na nim narzędzi lub innych zanieczyszczeń, aby zapobiec awarii podczas pracy.

Przed rozpoczęciem operacji konieczne jest ostrożne sprawdzenie stanu śrub we wszystkich częściach maszyny i upewnienie się, że są one dokręcone.

⑶ Przed rozpoczęciem operacji sprawdź, czy wszystkie ruchome części znajdują się w początkowej normalnej pozycji.

⑷ W przypadku awarii maszyny należy go natychmiast zatrzymać, przycisk zatrzymania naciśnięty, zasilanie i zasilanie gazu odcięte oraz przeprowadzanie konserwacji. ⑸ Konieczne jest często sprawdzenie, czy połączenia obwodu elektrycznego są luźne i czy komponenty maszyny są uszkodzone.

(6) Nieprofesjonaliści nie mogą otwierać elektrycznej szafki sterowniczej w woli ani nie umieszczać w środku różnych elementów.

Trzeba przejść szkolenie i zapoznać się ze strukturą maszyny, zasadą pracy i zasadami pracy, zanim pozwoli mu na jej obsługę. Nikt inny nie może obsługiwać maszyny do woli.

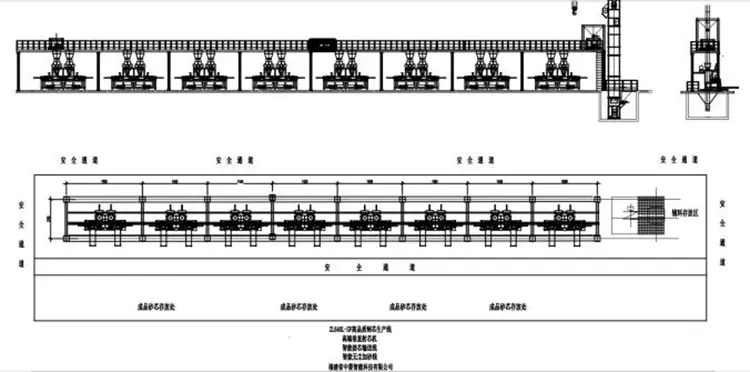

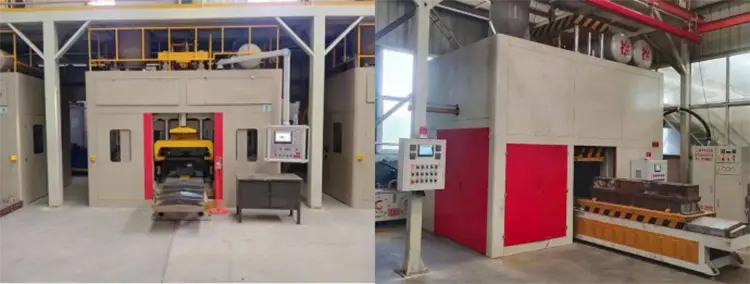

◆ Wysokiej jakości w pełni automatyczna pionowa linia produkcyjna maszyny do strzelania rdzenia:

Funkcje obudowy:

① Wysokiej jakości, wysokiej inteligencji i maszyny odlewniczej o wysokim środowisku. Cały panel integruje funkcje palenia i usuwania pyłu.

② Inteligentne ciągłe podstawowe połączenie dla przenośników. Sprzęt ma wysoki stopień automatyzacji. Oszczędzaj pracę

③ Winda + Precision Track Inteligentne dodanie piasku wykryającego. Warsztaty są wydajne, wygodne i czyste

④ Ogólny system ochrony środowiska warsztatów rodowych. Wysokie efektywność palenia i usuwania pyłu. Warsztaty standardy ochrony środowiska

⑤ Przechowywanie danych i wyjście danych w obszarze rdzeniowym. Uświadom sobie cyfryzację produkcji układów. Zarządzanie oparte na informacjach.
