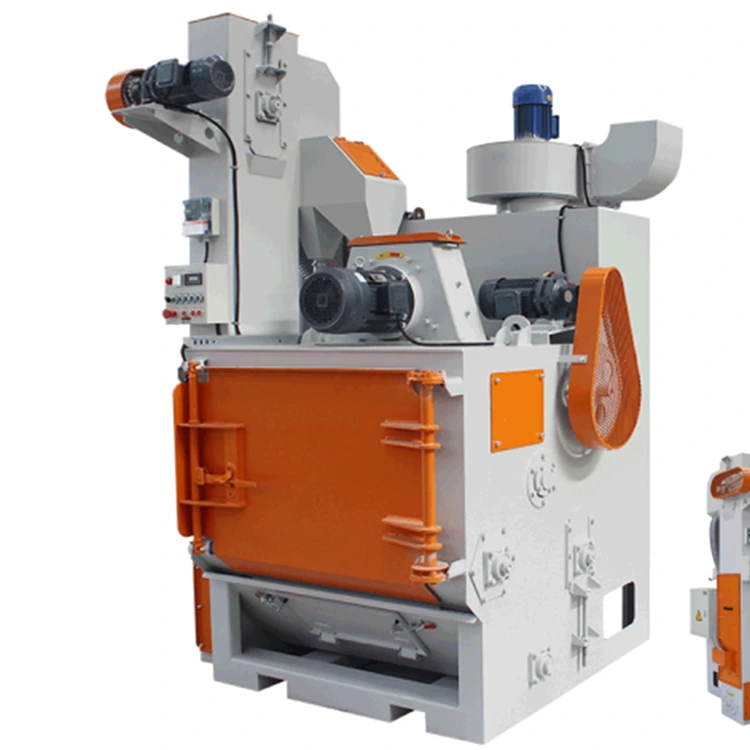

Maszyna do śrutowania typu gąsienicowego

Maszyna do śrutowania gąsienicowego firmy Quanzhou Yueli to zintegrowana maszyna do śrutowania gąsienicowego. Charakteryzuje się zintegrowaną konstrukcją z trójfazowym, czteroprzewodowym połączeniem zapewniającym natychmiastowe działanie. Wyposażony w silnik strzałowy o mocy 7,5 kW, odpylacz z filtrem pulsacyjnym, stal manganową Mn13 lub odporne na zużycie żeliwne osłony. Wymiary maszyny: 1800 × 1850 × 2850 mm. Model: ST650 Pro Max)

Wyślij zapytanie

Opis produktu

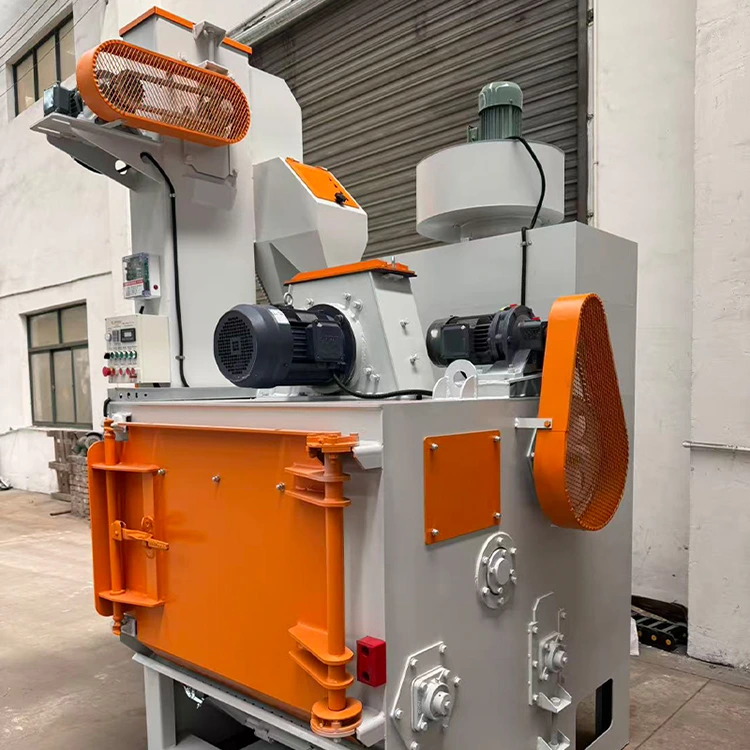

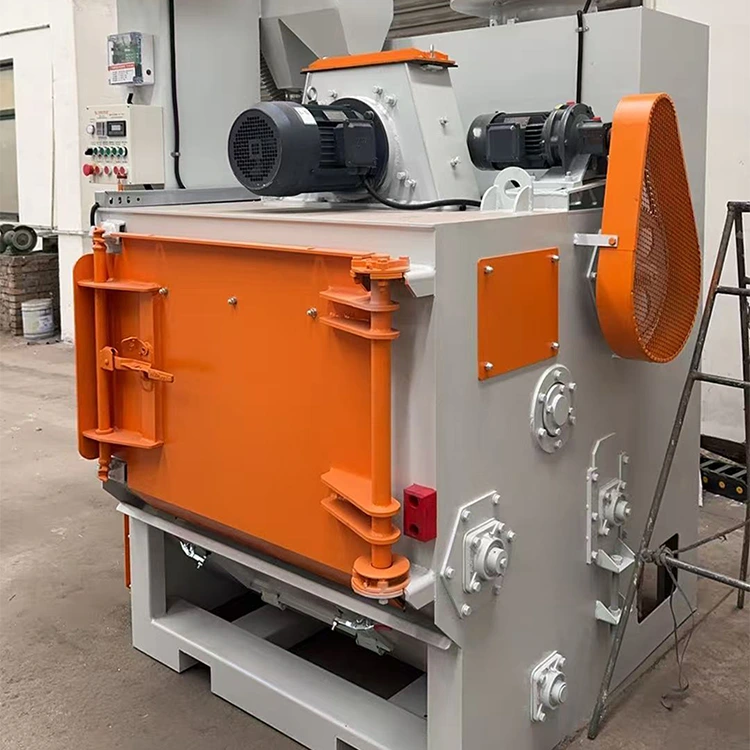

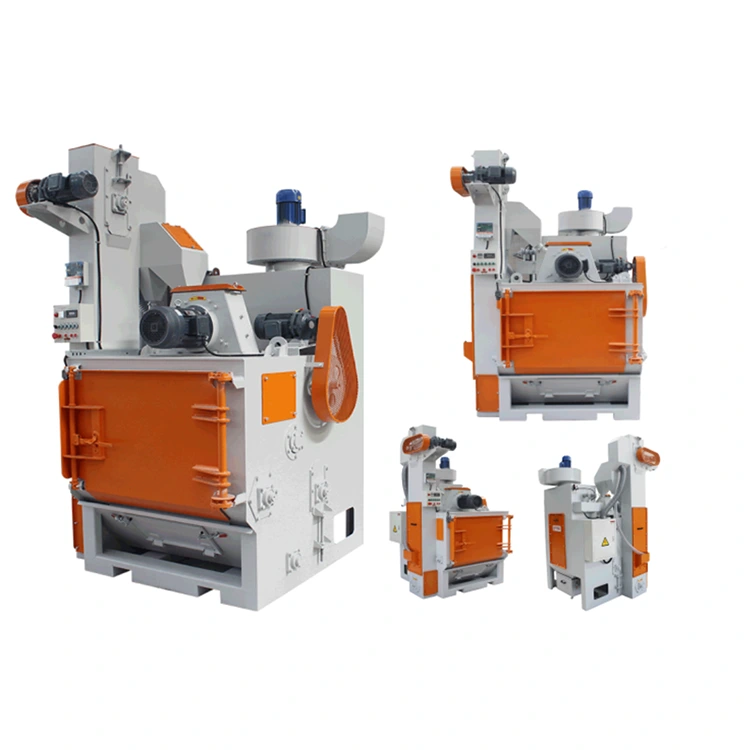

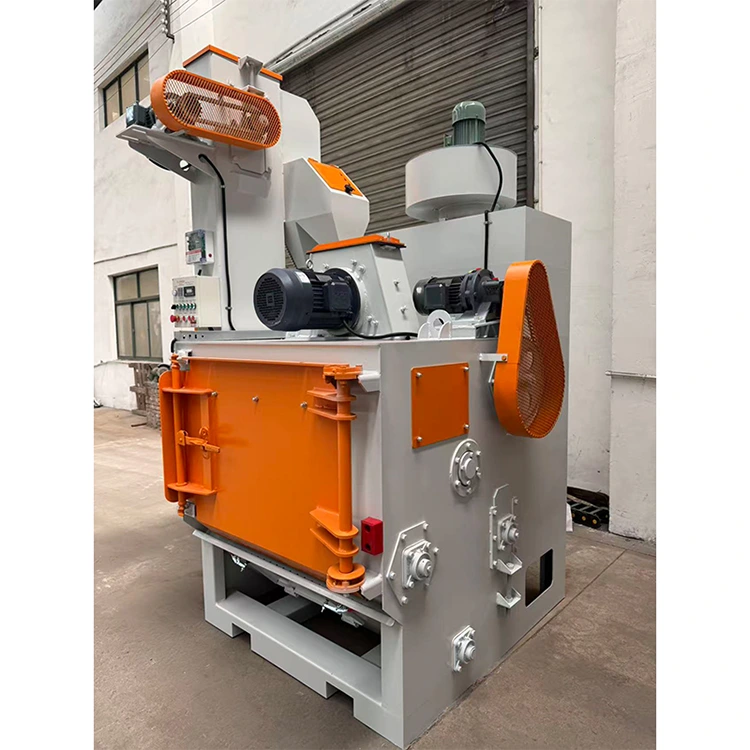

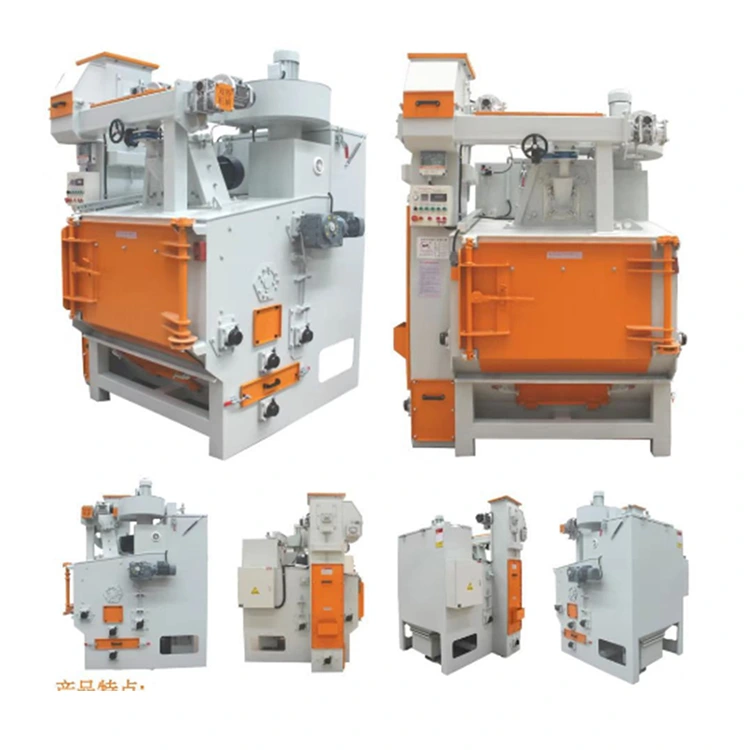

Maszyna do śrutowania typu gąsienicowego jest produkowana przez firmę Quanzhou Yueli Automation Equipment Co., Ltd. Maszyna ma zintegrowaną konstrukcję, która może pracować natychmiast po podłączeniu do trójfazowego czteroprzewodowego zasilania bez konieczności dodatkowej instalacji na miejscu. Wysokość załadunku i rozładunku jest niewielka (pas gąsienicowy 780 mm od podłoża), co zapewnia wygodę obsługi i zmniejsza pracochłonność. Maszyna wyposażona jest w odpylacz z filtrem pulsacyjnym zapewniającym niską emisję pyłu oraz separator kurtynowy zapewniający skuteczną separację śrutu i pyłu.

Cechy produktu

Maszyna do śrutowania typu gąsienicowego oferuje następujące funkcje.

· Zintegrowany projekt. Działa natychmiast po podłączeniu do zasilania trójfazowego czteroprzewodowego. Nie jest wymagana dodatkowa instalacja na miejscu.

· Niska wysokość załadunku i rozładunku (pas gąsienicowy 780 mm od podłoża). Wygodna obsługa. Zmniejsza intensywność pracy.

· W płytach ochronnych komory można zastosować walcowane płyty ze stali manganowej Mn13 lub odporne na zużycie płyty ochronne z żeliwa. Płyty manganowe mają małą szczelinę obrotową i długą żywotność. Płyty odporne na zużycie zapewniają wysoką ekonomiczność. Elastyczny wybór.

· Separator kurtynowy zapewniający skuteczną separację śrutu i pyłu.

· Odpylacz z filtrem pulsacyjnym zapewniającym niską emisję pyłu.

· Grubość drzwi 7,5 mm z dobrą uszczelką, bez ucieczki strzału.

· Koło do śrutowania wykorzystuje materiał o wysokiej zawartości chromu (Cr20) w procesie odlewania na zimno, co zapewnia długą żywotność.

· Wszystkie komponenty elektryczne firmy CHINT zapewniają wysoką stabilność.

· Wymiary maszyny: 1850×1800×2850mm dla wygodnego transportu.

Dane techniczne i konfiguracja

W poniższej tabeli wymieniono pełną konfigurację maszyny do śrutowania typu gąsienicowego
● = W zestawie ○ = Opcjonalnie / Nieuwzględnione

Część	Funkcja/konfiguracja	Specyfikacja	ST650 Pro	ST650 Maks	Uwagi
Koło śrutownicze	Moc silnika wybuchowego	7,5 kW	●	●
	Model koła do piaskowania	STQ036	●	●	Napęd bezpośredni
	Natężenie przepływu strzału	200kg/min	●	●
	Sterowanie prędkością niezależną od zmiennej częstotliwości		○	○	Fakultatywny
	Odporna na zużycie płyta ochronna	Cr20	●	●
System cyrkulacji strzału	Moc silnika windy	1,5 kW	●	●	Konfigurowalna, dzielona konstrukcja ułatwiająca demontaż
	Metoda separacji strzałów	Kurtynowa separacja powietrza	●	●
	Udźwig strzału	30t/godz	●	●
	Fotoelektryczny system detekcji windy		○	○	Fakultatywny
Izba	Szerokość gąsienicy gumowej	1130 mm	●	●	Otwory opcjonalne 3-8mm

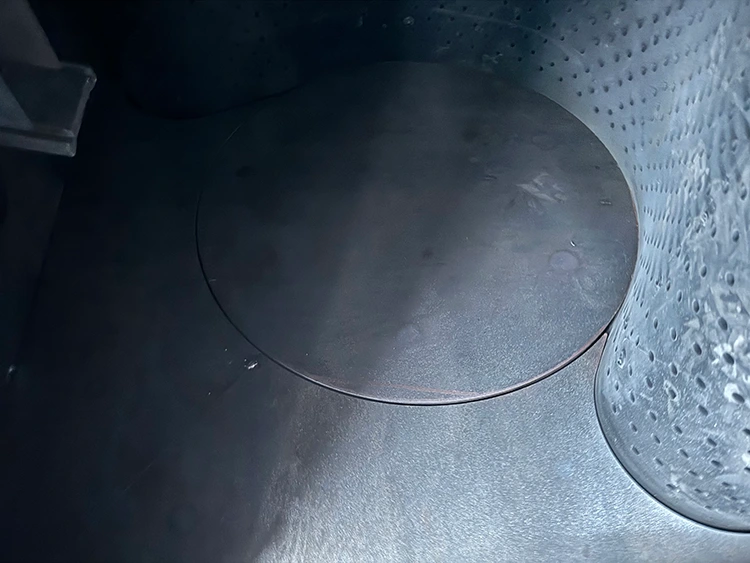

	Końcowa średnica tarczy	600 mm	●	●
	Żeliwna płyta ochronna	Rzucać	●	○	Odporne na zużycie żeliwo
	Płyta ochronna ze stali manganowej	Walcowane	○	●	Niemagnetyczny Mn13
	Moc silnika gąsienicy	1,5 kW	●	●	Przetwornica częstotliwości opcjonalna
	Grubość drzwi	7,5 mm	●	●	Klamka do drzwi kontenera
	Wtórna ochrona stali manganowej	10mm	●	●	Wewnątrz prawego otworu inspekcyjnego
	Pojemność przedmiotu obrabianego	260 KG	●	●	Do produktów łatwo zwijanych
System zbierania kurzu	Port prowadzący redukcji hałasu wentylatora		○	●
	Odpylacz z filtrem pulsacyjnym	2 wkłady	●	●	320×900mm
	Płyta odpowietrzająca wybuch	250×250mm	○	○	Opcjonalnie dla części aluminiowych
	Mobilny wózek do odsysania pyłu		●	●	Poniżej zbieracz kurzu
	Moc wentylatora	2,2 kW	●	●

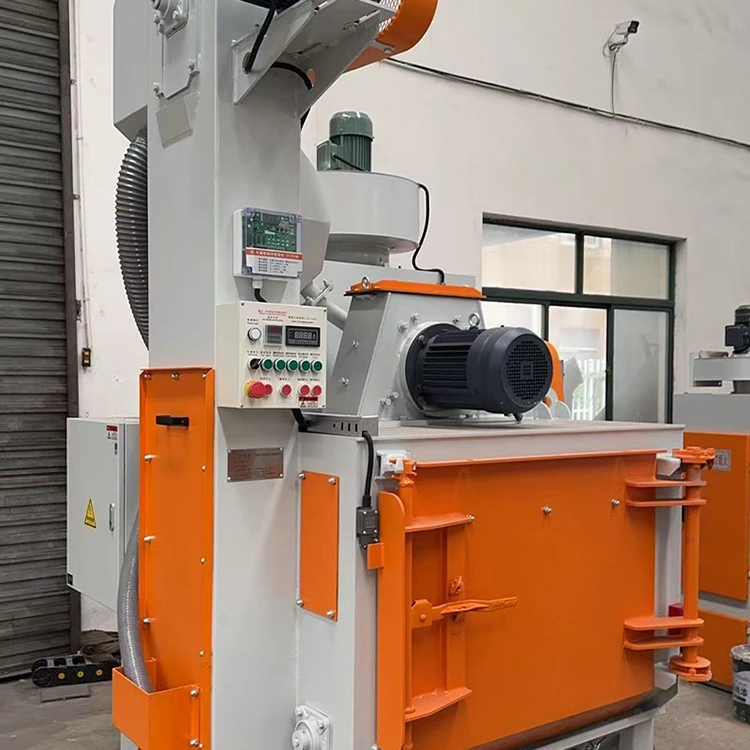

Elektryczny układ sterowania	Panel dotykowy	Niezależny	●	●	Interfejs HMI sterownika PLC opcjonalny. Kabel wejściowy ≥8mm²
	Bieżący wyświetlacz	Cyfrowy wyświetlacz	●	●
	Podłączenie zasilania	380 V 50 Hz	●	●	Trójfazowy czteroprzewodowy
	Całkowita moc	13KW	●	●
Źródło powietrza	Rura wlotowa powietrza	8mm	●	●	Ciśnienie 5-8 KG
Wymiary	Długość×Szerokość×Wysokość	1,80×1,85×2,85 m	●	●

Najważniejsze cechy projektu

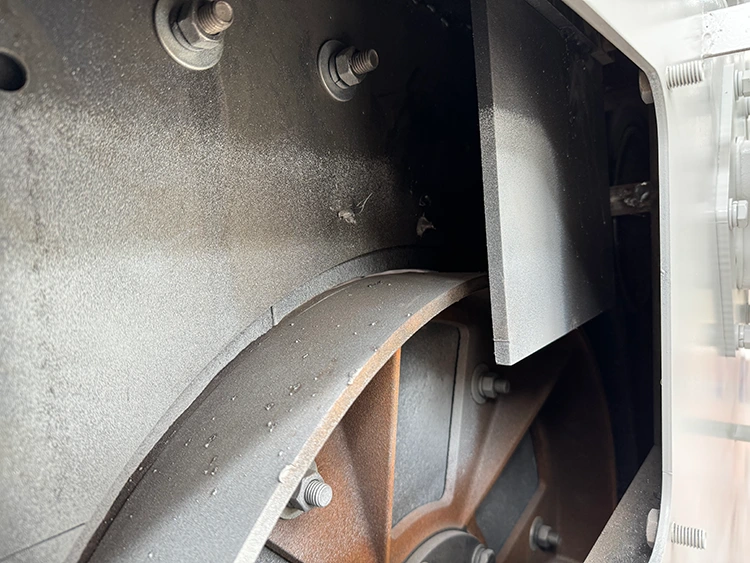

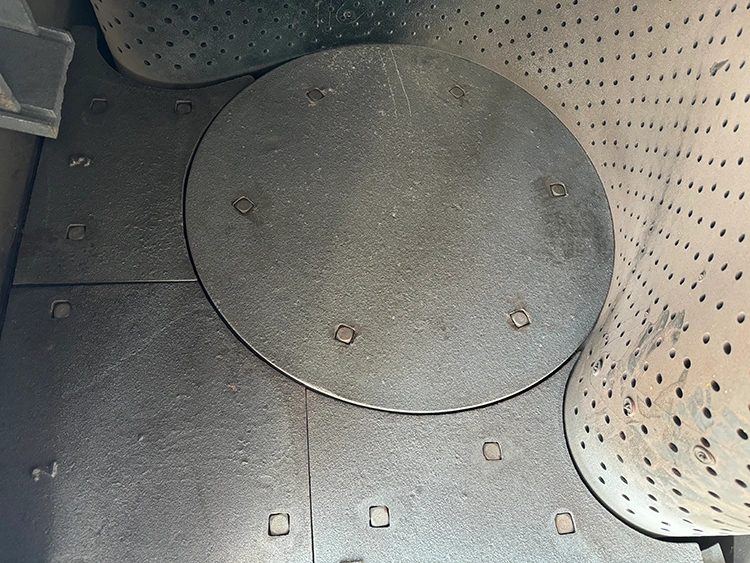

Wtórna ochrona stali manganowej

Skutecznie chroni korpus komory.
Standard we wszystkich wersjach

Mobilny wózek do odsysania pyłu

Sprawia, że odkurzanie staje się wygodniejsze.

Płyta odpowietrzająca wybuch

Zwiększa bezpieczeństwo podczas pracy.
Opcjonalnie (dla części aluminiowych)

• ST650 Pro: Odporna na zużycie żeliwna płyta ochronna

Często zadawane pytania

Jakie jest zapotrzebowanie mocy tej oczyszczarki strumieniowej?

Maszyna wykorzystuje trójfazowy czteroprzewodowy zasilacz 380V 50HZ. Całkowita moc wynosi 13 kW. Kabel wejściowy powinien mieć przekrój 8 mm² lub większy.

Jaka jest pojemność przedmiotu obrabianego?

W przypadku produktów łatwo toczących się obciążenie przedmiotu obrabianego wynosi 260 kg.

Jakie są wymiary maszyny?

Wymiary maszyny to 1800×1850×2850mm.

Jaka jest różnica pomiędzy wersjami Pro i Max?

Wersja Pro wykorzystuje odporne na zużycie żeliwne płyty ochronne. Wersja Max wykorzystuje osłony ze stali manganowej Mn13. Wersja Max zawiera również port prowadzący redukujący hałas wentylatora.

Z jakiego odpylacza korzysta maszyna?

W maszynie zastosowano odpylacz z filtrem pulsacyjnym i 2 wkładami filtrującymi (320×900mm). Moc wentylatora wynosi 2,2 kW.

Jaka jest wysokość załadunku?

Pas gąsienicowy znajduje się 780 mm od podłoża, co zapewnia niską wysokość załadunku i rozładunku oraz wygodną obsługę.

Z jakiego materiału wykonane są elementy koła do śrutowania?

Koło do śrutowania wykorzystuje materiał o wysokiej zawartości chromu (Cr20) w procesie odlewania na zimno, co zapewnia długą żywotność.

Specyfikacje produktu

Model	ST650B
Średnica rolki	400 mm
Wymiary maszyny (dł. × szer. × wys.)	1850 × 1900 × 2600 mm
Typ	Typ gąsienicy
Pochodzenie	Yancheng, Chiny
Prędkość robocza	1200
Całkowita moc	12,1KW
Objętość powietrza zbierającego kurz	9850
Moc odpylacza	22KW
Akcesoria	20
