Maszyna do ustawiania narzędzia płaskiego łóżka

Numer seryjny

Nazwa

Parametry

Inne wyjaśnienia

1

System sterowania

System Huaxing

2

Główny wał

Prędkość obrotowa wynosi 0-300 na minutę, a średnica głównego wału przez rury połączenia otworu wynosi φ48

3

Śruba ołowiowa

Oś X: 6 mm

Maksymalny skok osi x ma średnicę 600 mm

Oś Z: 8 mm

Maksymalne pociągnięcie osi Z wynosi 350 mm

Uruchom śrubę ołowiową

4

Silnik wrzeciona

Wrzeciono serwomechanizmu 4 kW

5

Servo Motors and Sterowni

Jeden zestaw silnika serwomechanizmu osi x i jeden zestaw silnika serwosko-osi Z

Maksymalna prędkość położenia osi x i osi Z wynosi 18–24 m/min

System Huaxing

Fabryczny standardowy ruch maksymalny jest w kierunku Z: 14 m/min

X Kierunek: 12 m/min

6

Metoda zacisku

Cylinder obrotowy

Spring Chuck (wykonany na zamówienie)

7

Kolej prowadząca

Tajwan Shenghe

Wałek

8

Rotacja łóżka

Φ360 mm

9

Długość warsztatu

400 mm

10

Średnica obrotowa stołu warunkowego

Φ80

11

Powtarzanie pozycjonowania

0,005 mm

12

Forma spoczynku noża

Nóż rzędowy

13

Specyfikacja narzędzia maszynowego (MM)

1650 długości *1200 szerokości *1600 wysokości

14

Waga maszyny (kg)

1000 kg

15

Struktura łóżka

Rama z łóżka

16

Blachy ochronne

Pełna ochrona

17

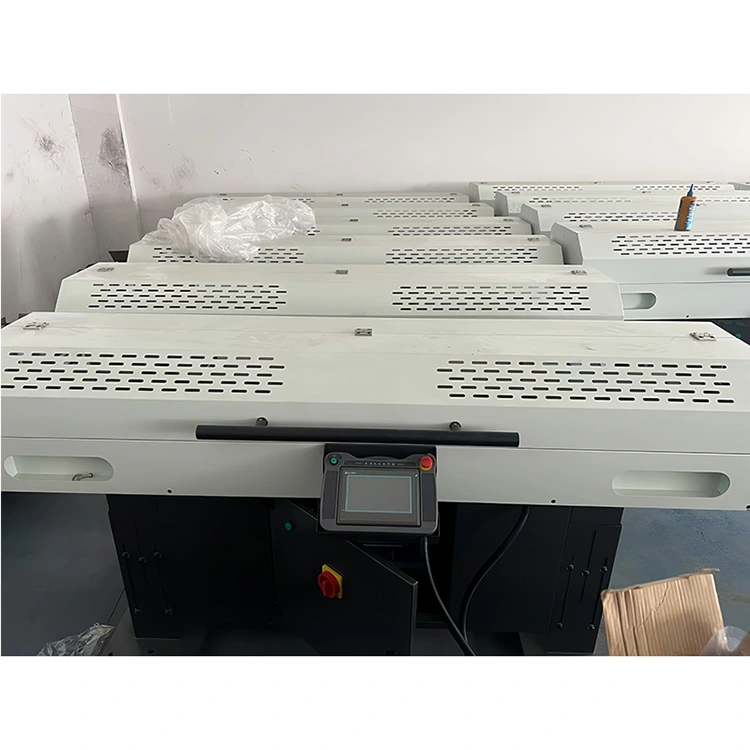

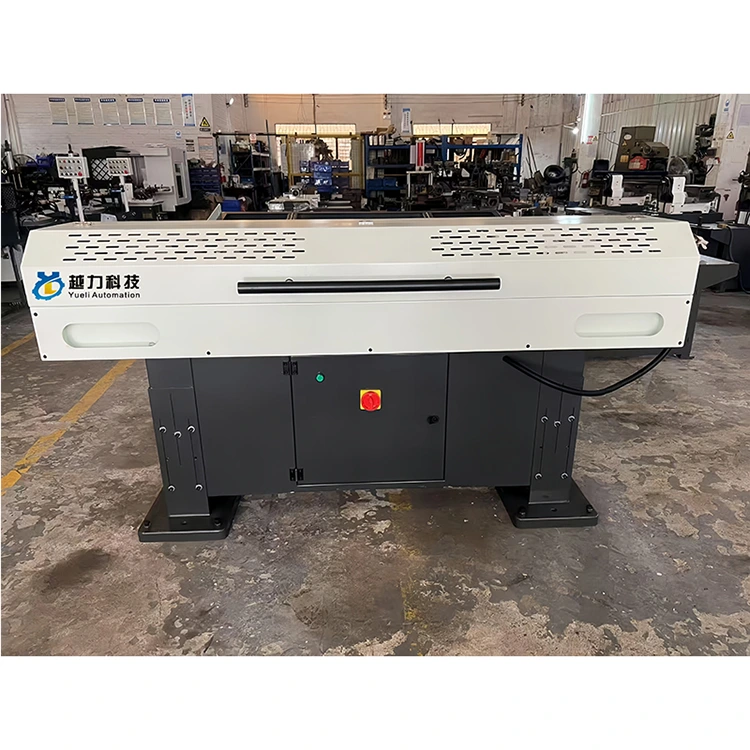

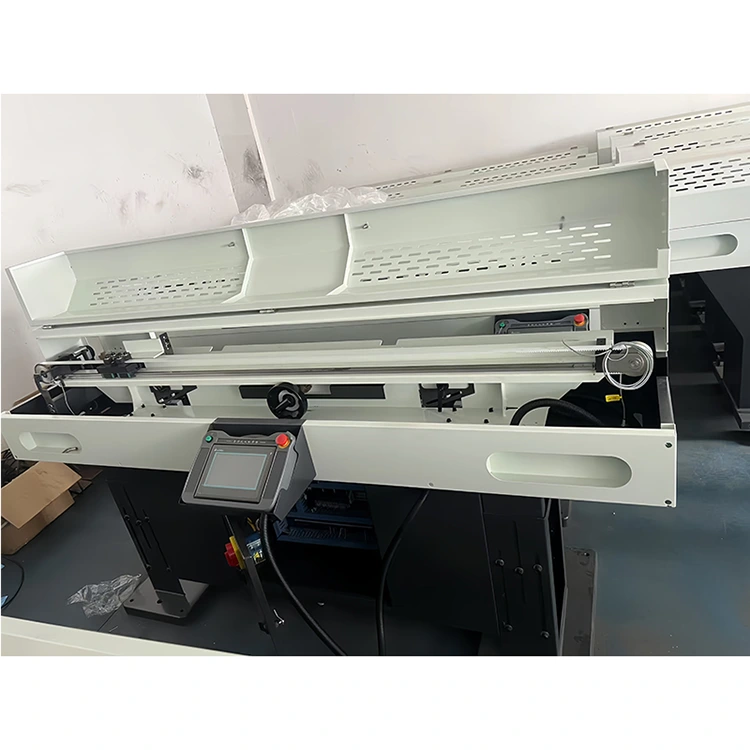

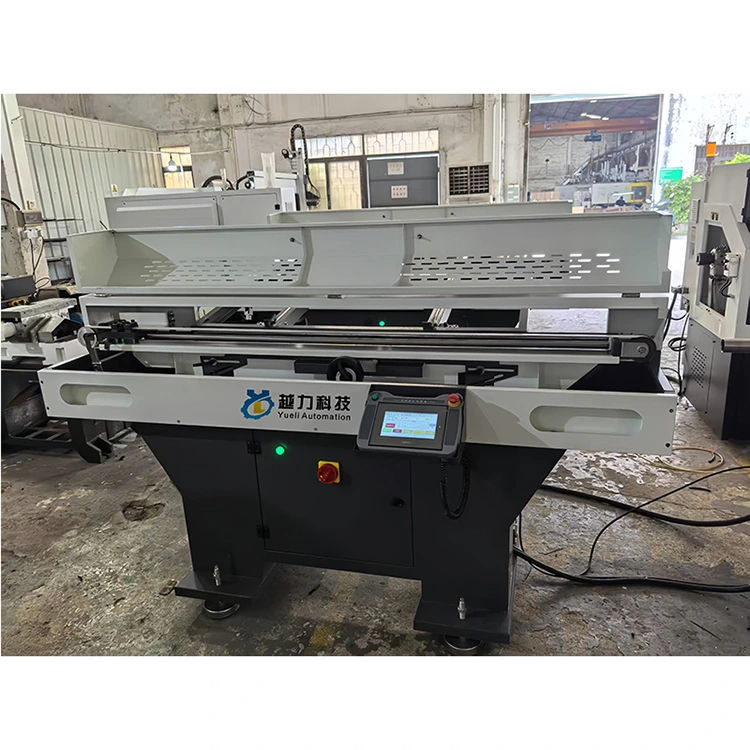

Maszyna do karmienia

Długość materiału wynosi 1500 mm, a średnica zewnętrzna φ15-φ40 mm

Wymiary zewnętrzne to 2100*600*1300 mm

Materiały procesowe, takie jak φ20/ φ24/ sześciokątna przekątna 27/ sześciokątna przekąska 35 itp.

18

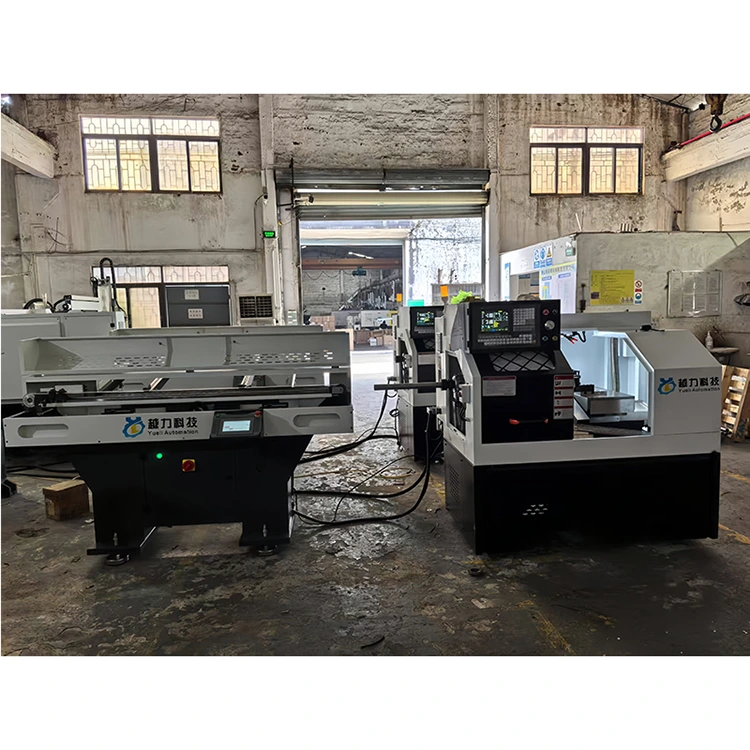

Połączone wymiary narzędzi maszynowych

3800*1200 mm

Numer seryjny

Nazwa

Ilość

Inne wyjaśnienia

1

Narzędzia

Dwa zestawy

2

Instrukcja obsługi systemowej

Dwie książki

Nazwa produktu

Numer typu

Ilość

Cena jednostkowa: (juan) za jednostkę

Kwota (juan)

Uwagi

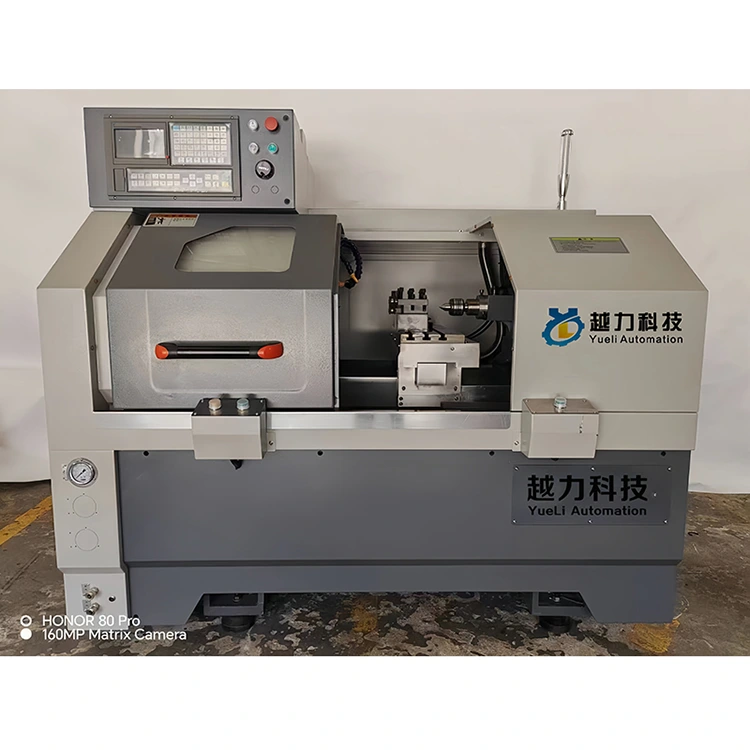

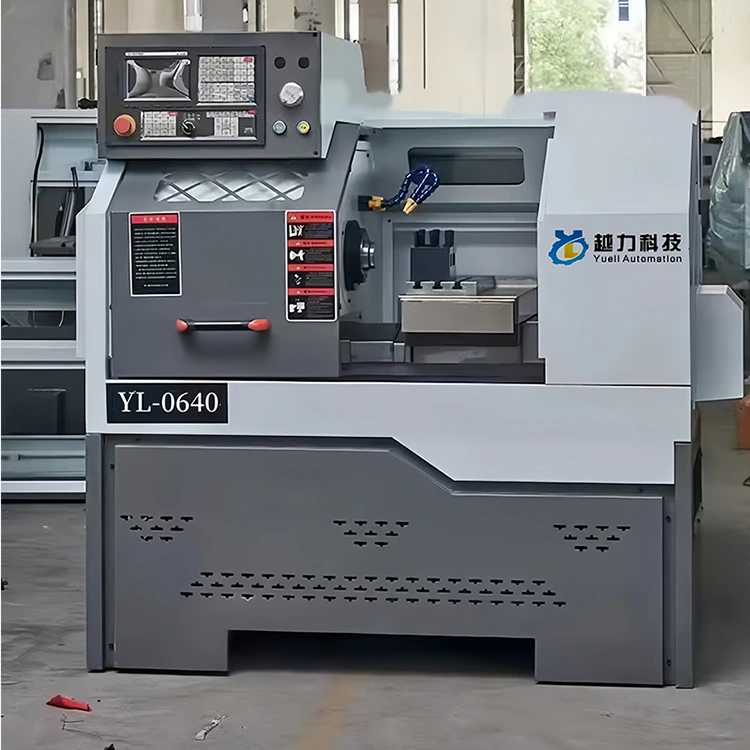

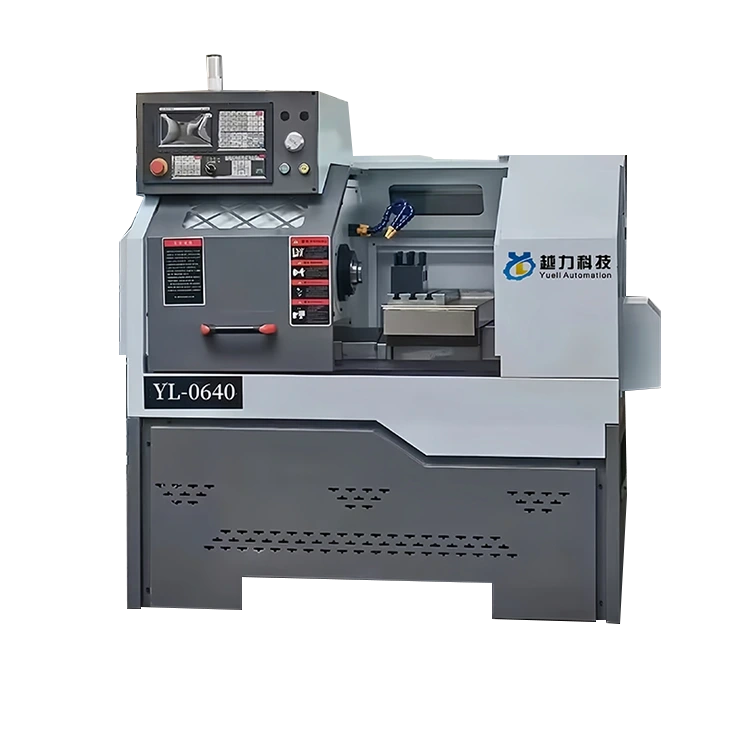

Tokarka CNC

CK-0640

1

43000.00

48000.00

W tym podatki

Maszyna do karmienia

1

18000.00

21000.00

Całkowita cena i podatek (w literach kapitałowych): ￥: 69000,00 元
