Obrotowa, trójosiowa, pięciostanowiskowa wiertarka do kompozytów

Główne parametry techniczne

Budowa i działanie obrabiarki

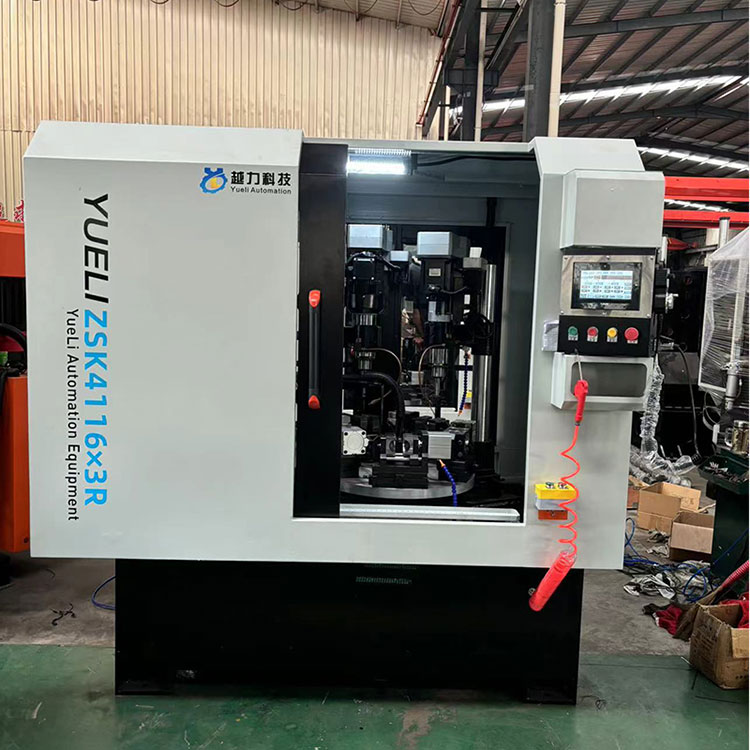

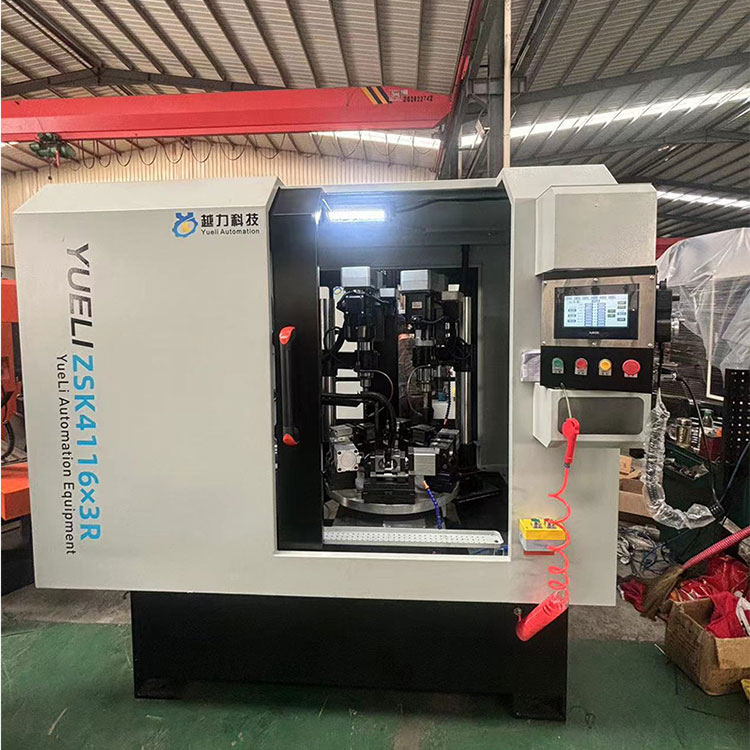

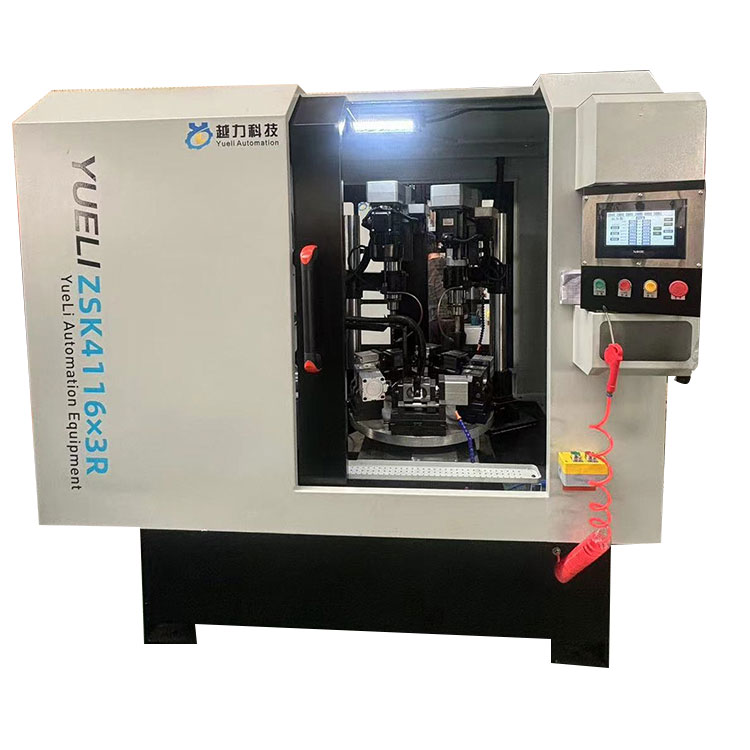

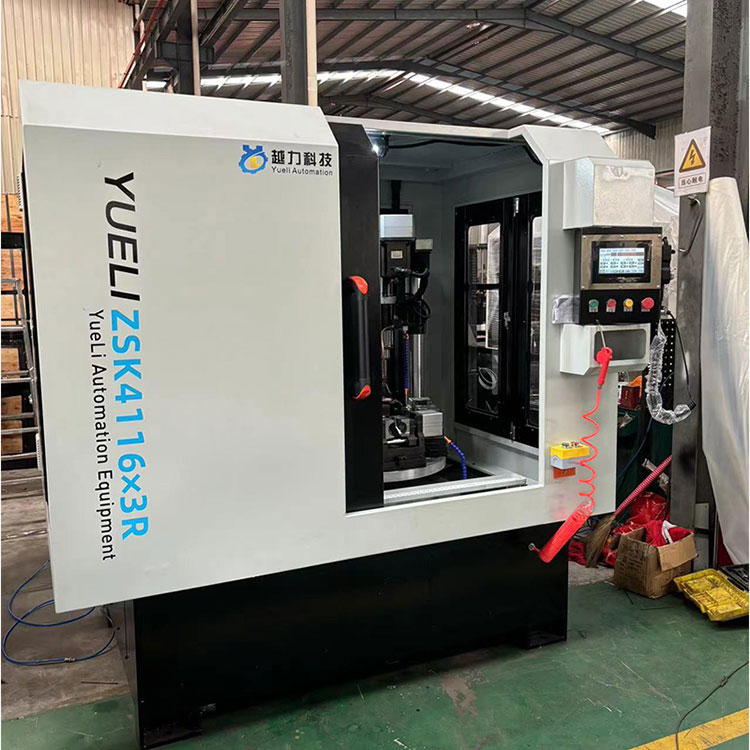

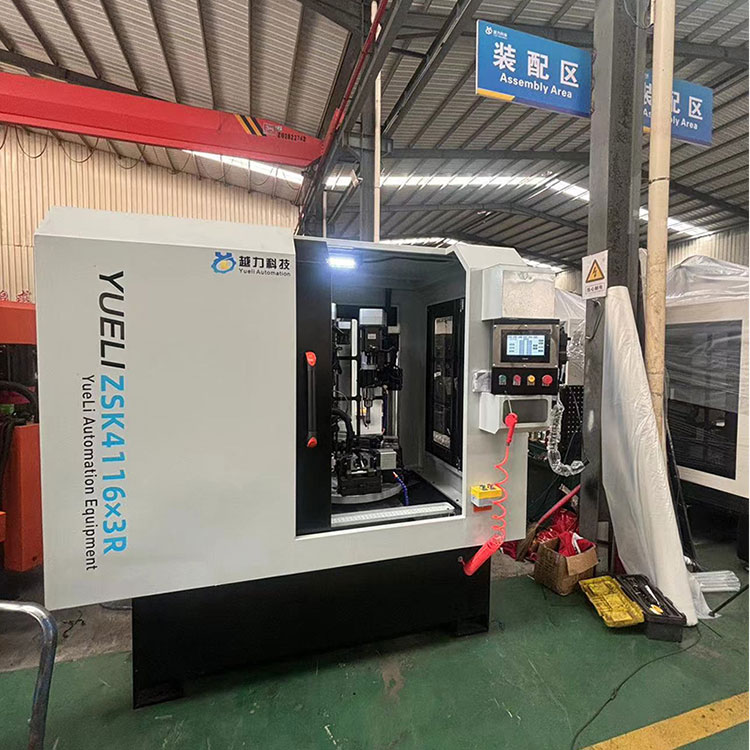

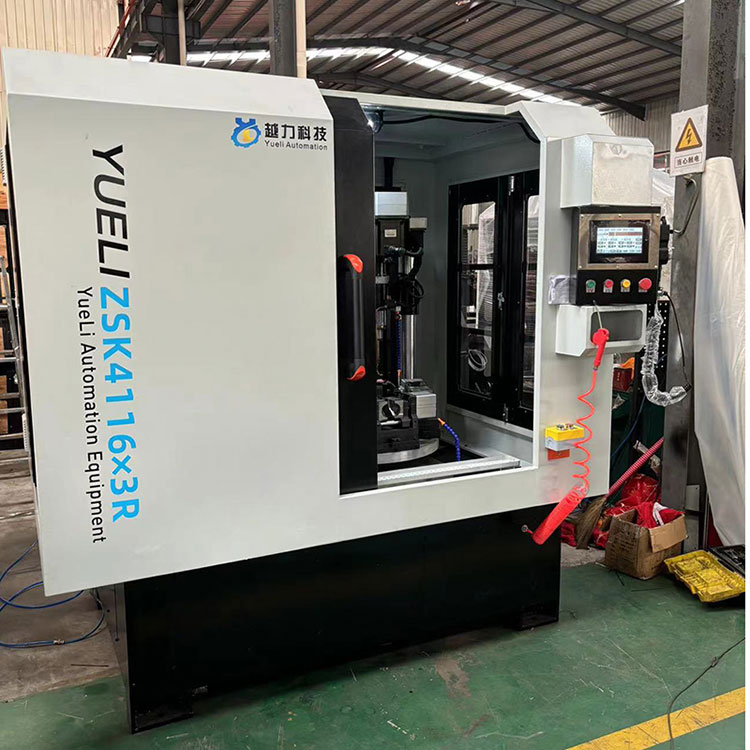

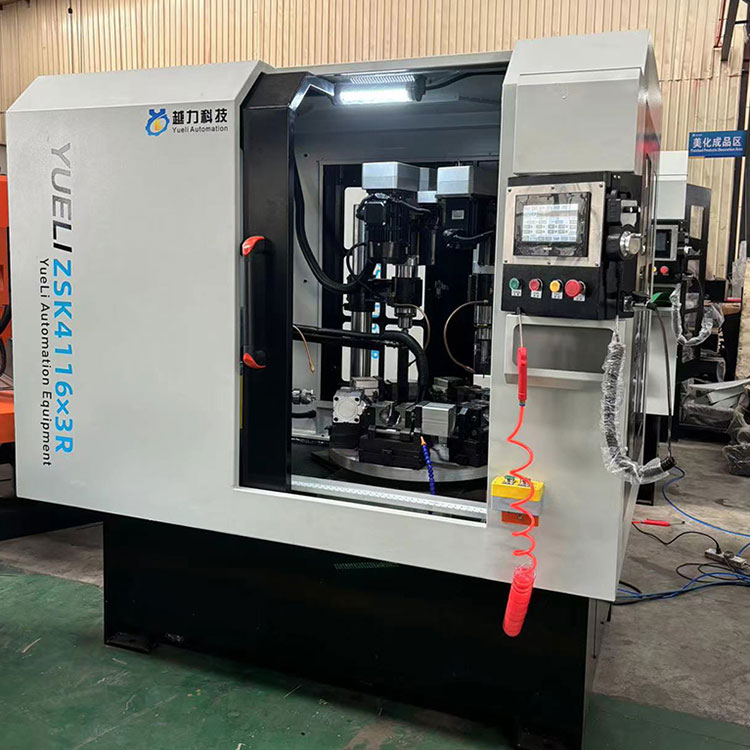

Obrotowa, trójosiowa, pięciostanowiskowa maszyna do wiercenia i gwintowania jest spawana z częściami stalowymi i poddawana sztucznemu starzeniu. Ma dobrą precyzję i stabilność. Cała maszyna jest konstrukcją połączoną, wyposażoną w system PLC i ma dużą mobilność.

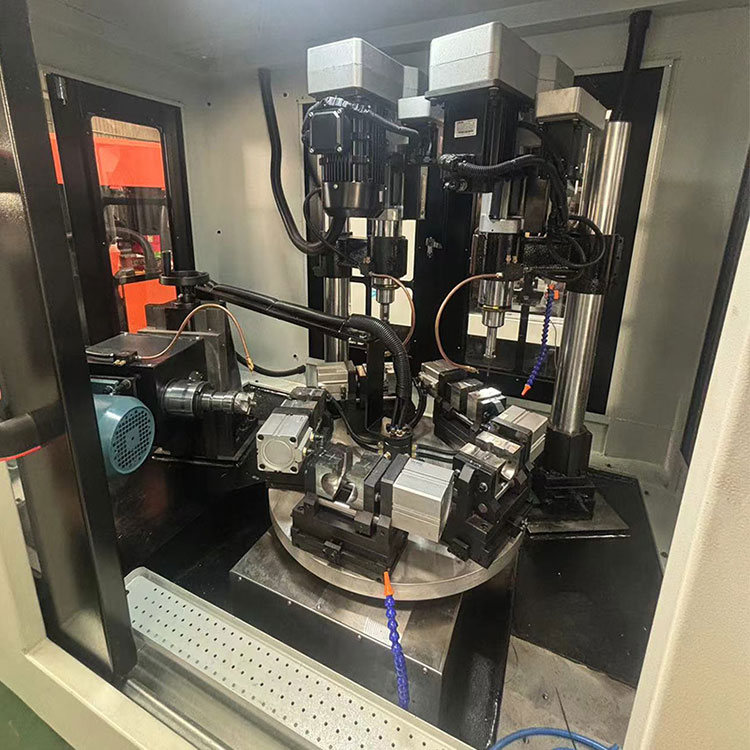

1 głowica do wiercenia i gwintowania, wydajność wiercenia: 16 mm dla części stalowych, 20 mm dla części aluminiowych, skok wiercenia 100 specyfikacji, tryb posuwu: posuw serwo, jeden silnik główny: 3 kW, głowicę napędową i otwór do obróbki części można regulować ręcznie i w dół, przed regulacją poluzuj dwie śruby na górnej i dolnej powierzchni suwaka, obróć pokrętło, aby podnieść i opuścić głowicę napędową, a następnie dokręć dwie śruby po umieszczeniu głowicy napędowej, aby zapobiec jej przesuwaniu samoczynnie się zsuwając; 2 głowice wiertnicze: wydajność wiercenia: 13 mm dla części stalowych, 16 mm dla części aluminiowych, skok wiercenia 80, tryb posuwu: posuw serwo, jeden silnik główny: 2,3 kW, głowice wiercące i gwintujące (JT16) są instalowane pionowo, a Wysokość środka części można ręcznie regulować w górę i w dół. Wyposażony w pięciopozycyjny, automatyczny, dzielony stół obrotowy umożliwiający ustawienie pięciu stacji, a każde narzędzie można regulować do przodu, do tyłu, w lewo i w prawo. Łatwy załadunek i rozładunek. Każde wrzeciono posiada niezależne funkcje sterowania i ręcznej regulacji. Wszystkie łożyska wrzeciona to łożyska Harbina; przerywany automatyczny układ smarowania olejarka, głowica wiertnicza i głowica gwintująca mają funkcje szybkiego przewijania do przodu, wolnego do przodu, pracy do przodu i szybkiego cofania.

Przebieg procesu: uruchom maszynę → ręcznie załaduj materiał do pozycji załadunku → obróć stół obrotowy do pierwszej stacji → trzy stacje przetwarzają wiercenie i gwintowanie jednocześnie → ręczny rozładunek → przejdź do drugiego cyklu.
