Obrabiarki CNC do wiercenia i gwintowania
  • Obrabiarki CNC do wiercenia i gwintowaniaObrabiarki CNC do wiercenia i gwintowania

Obrabiarki CNC do wiercenia i gwintowania

Znajdź ogromny wybór obrabiarek CNC do wiercenia i gwintowania z Chin w YueLi. Zapewnij profesjonalną obsługę posprzedażną i odpowiednią cenę, nie możemy się doczekać współpracy.

Wyślij zapytanie

Opis produktu

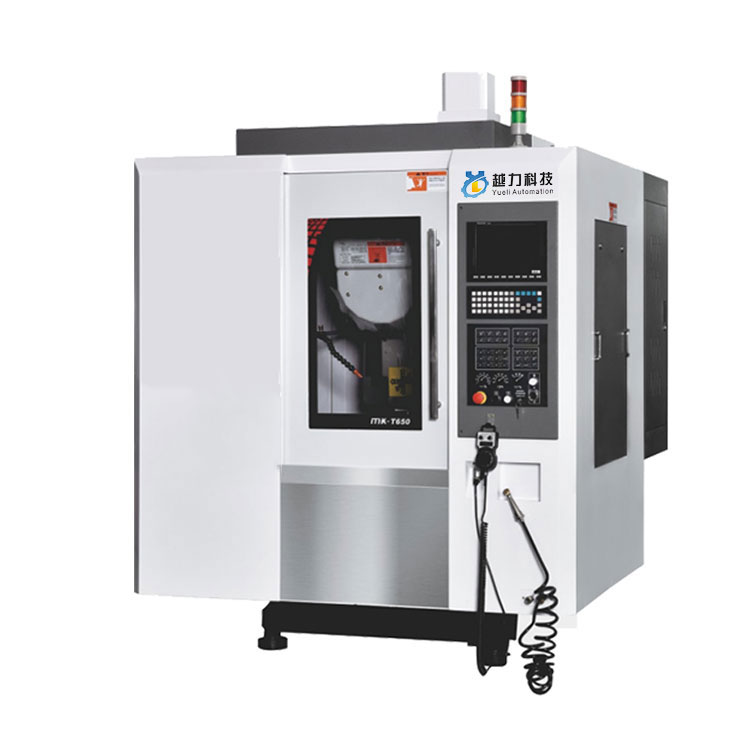

Pięciogłowicowa maszyna do rzeźbienia i frezowania

YueLi to producenci i dostawcy obrabiarek z centrami wiercenia i gwintowania CNC w Chinach, którzy mogą sprzedawać hurtowo obrabiarki z centrami wiercenia i gwintowania CNC. Możemy zapewnić profesjonalną obsługę i lepszą cenę dla Ciebie. Jeżeli są Państwo zainteresowani produktami do centrum wiercenia i gwintowania CNC, prosimy o kontakt. Kierujemy się jakością, mając pewność, że cena sumienia i oddanej służby.


Przegląd funkcji:


1. Specjalizujemy się w przetwarzaniu małych porowatych części i produktów. Nadaje się do przetwarzania części do telefonów komórkowych, sprzętu komunikacyjnego, lotnictwa, lokomotyw samochodowych, przyrządów i liczników, przemysłu lekkiego i tekstylnego, urządzeń elektronicznych i produkcji maszyn, a także elektrod miedzianych, aluminiowych i innych gałęzi przemysłu przetwórczego;

2. Główna konstrukcja wykonana jest z żeliwa o wysokiej wytrzymałości, a po wyżarzaniu odprężającym i naturalnym procesie starzenia dokładność łoża jest trwała i stabilna oraz nie ulega deformacjom przez długi czas;

3. Zastosuj wysoce precyzyjne wrzeciono z prostym połączeniem, aby zrealizować szybką obróbkę przedmiotu obrabianego; Zastosowanie układu chłodzenia temperatury oleju może zmniejszyć wzrost temperatury spowodowany szybkim obrotem wrzeciona, skutecznie poprawić wydłużenie termiczne wrzeciona i poprawić dokładność obróbki;

4. Zastosuj bibliotekę narzędzi z ramieniem mocującym, aby poprawić szybkość zmiany narzędzia i dokładność obrabiarki. Pojemność biblioteki narzędzi wynosi 16 lub 21 zestawów; Podstawa kadłuba przyjmuje konstrukcję nachyloną do tyłu, co ułatwia czyszczenie odpadów wewnątrz obrabiarki;

5. Konstrukcja wysokiej kolumny zwiększa odległość między przednim końcem wału głównego a stołem roboczym, co jest bardziej odpowiednie do montażu i stosowania elementów czwartego wału oraz zwiększa obszar obróbki;

6. Automatyczna olejarka do smarowania gąsienic, przerywana kontrola ilościowa wtrysku oleju, trwałe smarowanie części ruchomych;


Parametry mechaniczne:


Parametr mechaniczny

Jednostka

T650

T850

T1000

T1200

Podróż trójosiowa

mm

600x480x360

800x500x360

1000×500x450

1200x550x500

Rozmiar tabeli

mm

650×475

900x475

1100×500

1300x550

Rowek T

mm

4-16x100

4-16x100

5-18x80

5-18x100

Maksymalna nośność stołu

KG

800

1000

1200

1200

Odległość od czoła wrzeciona do powierzchni roboczej

mm

90 ~ 640

150 ~ 510

150 ~ 600

150 ~ 650

Odległość od środka wrzeciona do szyny prowadzącej kolumnę

mm

541

541

580

605

Specyfikacje szyny osi X

mm

30

30

35

35

Specyfikacje szyn osi Y

mm

30

30

35

35

Specyfikacje szyny osi Z

mm

35

35

35

35

Specyfikacje śrub X/Y/Z

mm

32x16

32x16

32x16

32x16

Specyfikacja wrzeciona


BT30/φ100

BT30/φ100

BT30/φ100

BT30/φ100

Maksymalna prędkość wrzeciona

obr./min

20000

20000

20000

20000

Moc wrzeciona

kw

5,7-11

5,7-11

5,7-11

5,7-11

Moc silnika trójosiowego X/Y/Z

kw

2,4/2,4/3,9

5,9/5,9/5,9

3,9/3,9/3,9

3,9/3,9/3,9

X/Y/Z Szybka prędkość maksymalna

m/min

48

48

48

48

X/Y/Z Maksymalna prędkość skrawania

m/min

10000

10000

10000

10000

Dokładność pozycjonowania w trzech osiach

mm

±0,003/300

±0,003/300

±0,003/300

±0,003/300

Powtarzalna dokładność pozycjonowania w trzech osiach

mm

±0,002/300

±0,002/300

±0,002/300

±0,002/300

Specyfikacja ciśnienia powietrza

kg/cm2

6-7

6-7

6-7

6-7

Rozmiar maszyny

mm

1770x2300x2100

2350x2300x2100

2600x2500x2800

3000x2800x3000

Masa maszyny (w przybliżeniu)

kg

3200

3600

5300

6500


Wyświetlacz produktu 5G:



Produkcja procesowa:



1. Żeliwo jest ponownie podgrzewane w wysokiej temperaturze i starzone przez ponad sześć miesięcy.

2. Rygorystyczny proces montażu (montaż szyn, montaż śruby pociągowej, montaż łożyska itp.).



3. Znakomita technologia skrobania (skrobanie podstawy silnika, skrobak końca wrzeciona, skrobanie powierzchni instalacji kolumny).



4. Produkcja naukowa, identyfikowalność całego procesu kontroli jakości.



Zapewnienie jakości


1 Po wykryciu błędu podziałki można jednocześnie wykryć prostoliniowość prowadnicy liniowej w kierunkach xx i yy, aby zapewnić dokładność obróbki i montażu części maszyny. Mierzona jest formalna dokładność pozycjonowania i powtarzalna dokładność pozycjonowania obrabiarki.

2 Maszyna wykrywa pionowość wrzeciona i dokładność płaszczyzny roboczej, która jest wymagana, aby mieć pewność, że mieści się ona w granicach 0,01 mm.

3 Cała maszyna wykrywa prostopadłość między szyną prowadzącą osi Z a roboczą, która jest wymagana, aby zapewnić, że mieści się ona w granicach 0,01 mm.

4 Maszyna wykrywa pionowość szyny prowadzącej w osi xy, a dokładność musi mieścić się w granicach 0,005 mm.


Pole aplikacji


Nadaje się do małych i średnich klas skrzynek, klas płyt, klas płyt, klas zaworów, klas powłoki, form i innych złożonych części różnorodnych małych i średnich procesów wsadowych, szeroko stosowanych w częściach precyzyjnych, precyzyjnych formach, produktach 5G , sprzęt, części samochodowe, przemysł sprzętu medycznego.



profil firmy


Yue Li Technology to dział badań i rozwoju, sprzedaży i produkcji jako jedno z przedsiębiorstw naukowo-technologicznych. Po latach ciężkiej pracy i rozwoju produkty obejmują centrum przetwarzania terminali 5G, wiertarkę i gwintownicę, pięciogłowicową maszynę do rzeźbienia i frezowania, pięć połączeń Polerka do kopiowania 3D, pięcioosiowa maszyna do rzeźbienia i frezowania biżuterii w kamieniu, maszyna do obierania, centrum obróbcze bramowe, szybkie rzeźbienie i frezowanie. Maszyna do formowania, maszyna do odlewania niskociśnieniowego, maszyna do odlewania ciśnieniowego grawitacyjnego, piec elektryczny, (automatyczna) maszyna do strzelania rdzeniem, maszyna do mieszania piasku, maszyna do wiercenia i gwintowania (CNC), centrum obróbcze, maszyna do grawerowania, automatyczna maszyna do polerowania, maszyna do obierania, szlifierka i inne produkty.
