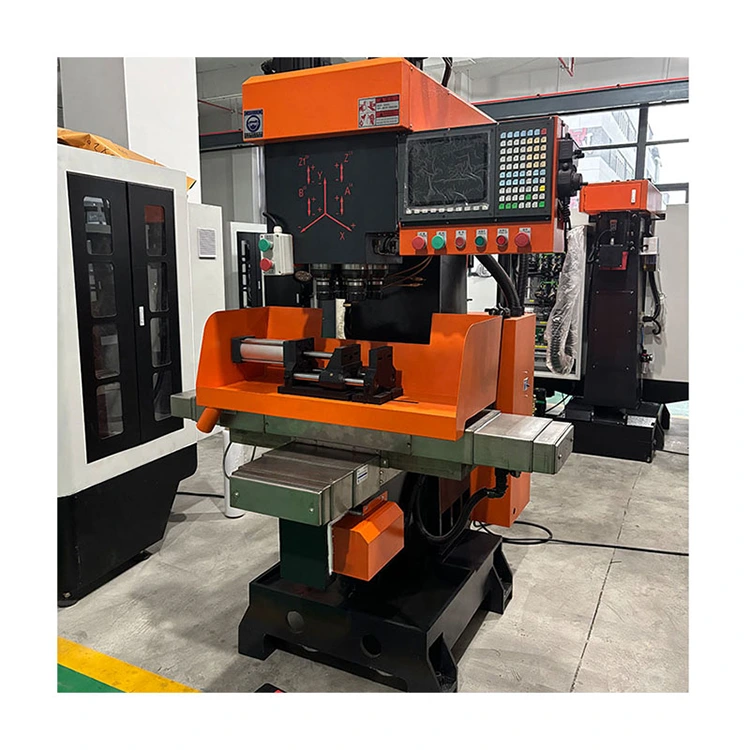

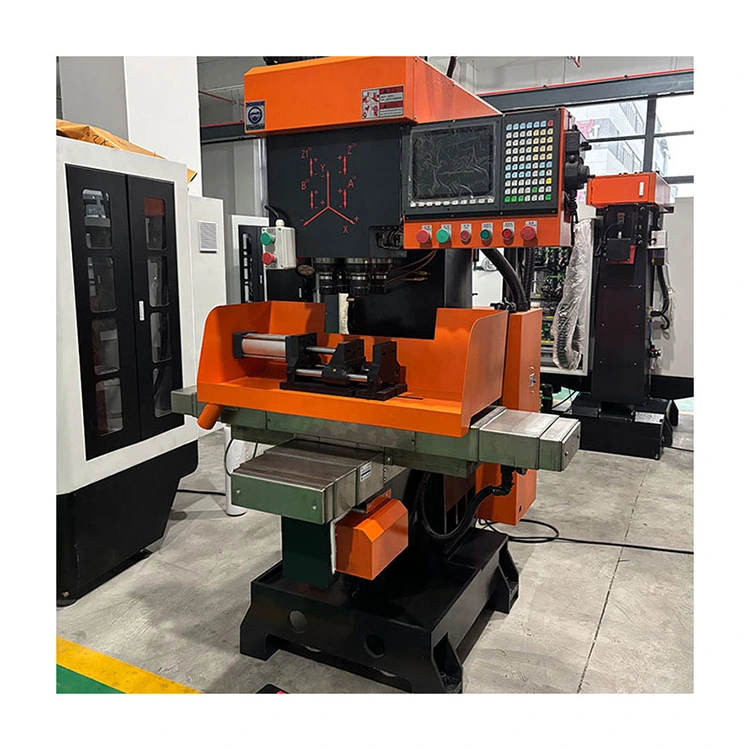

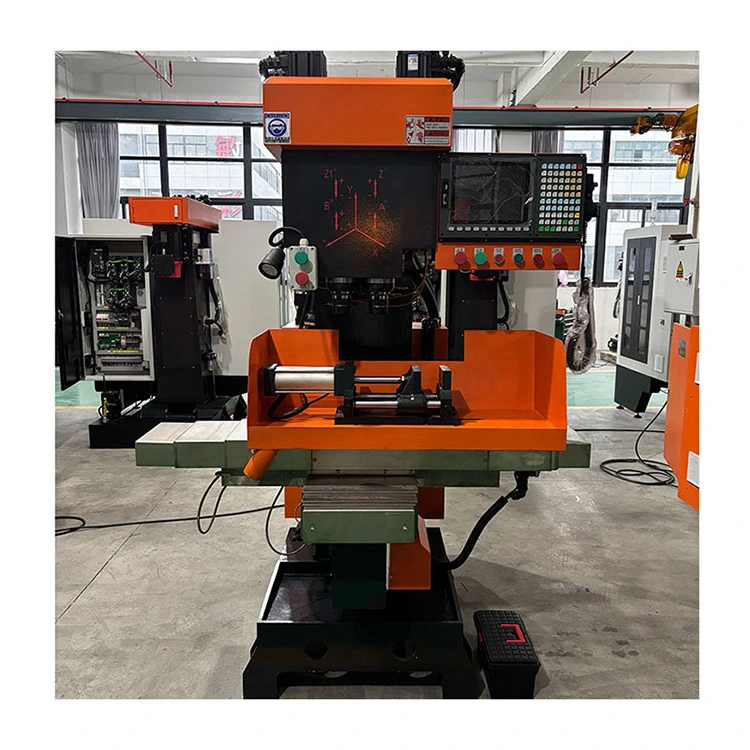

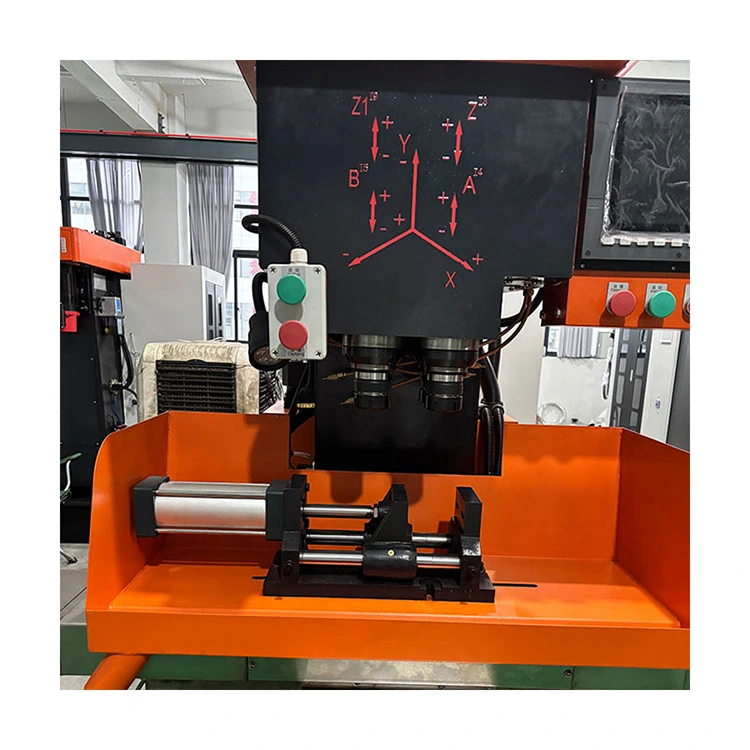

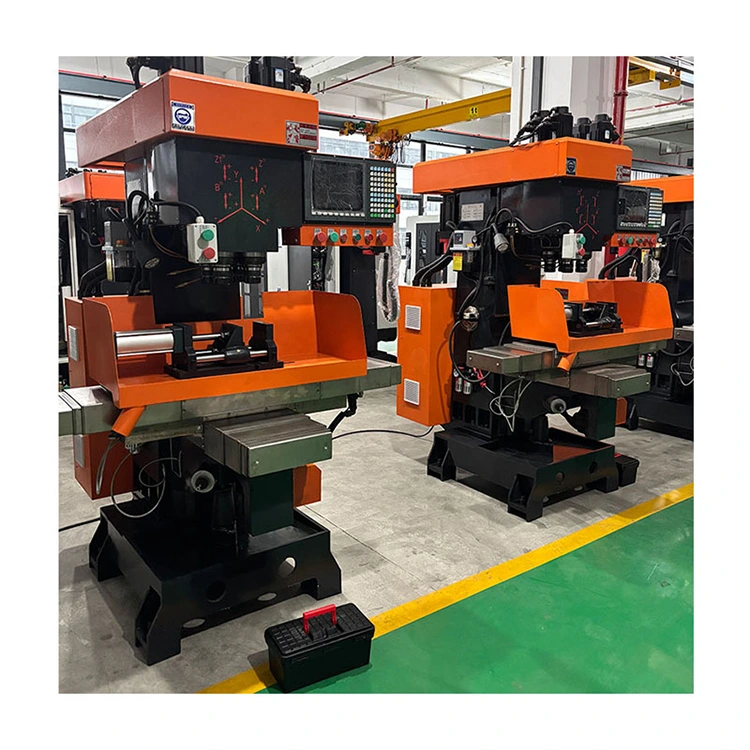

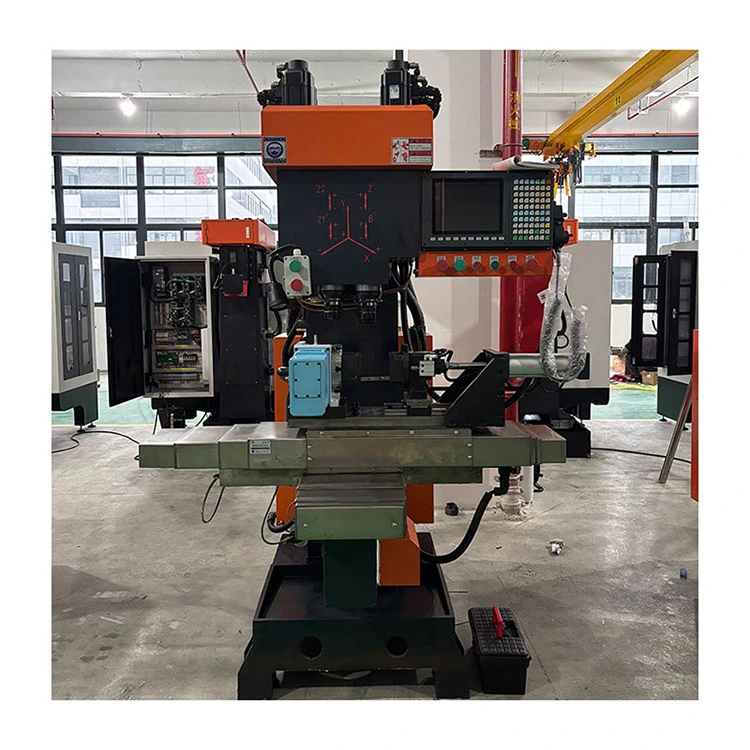

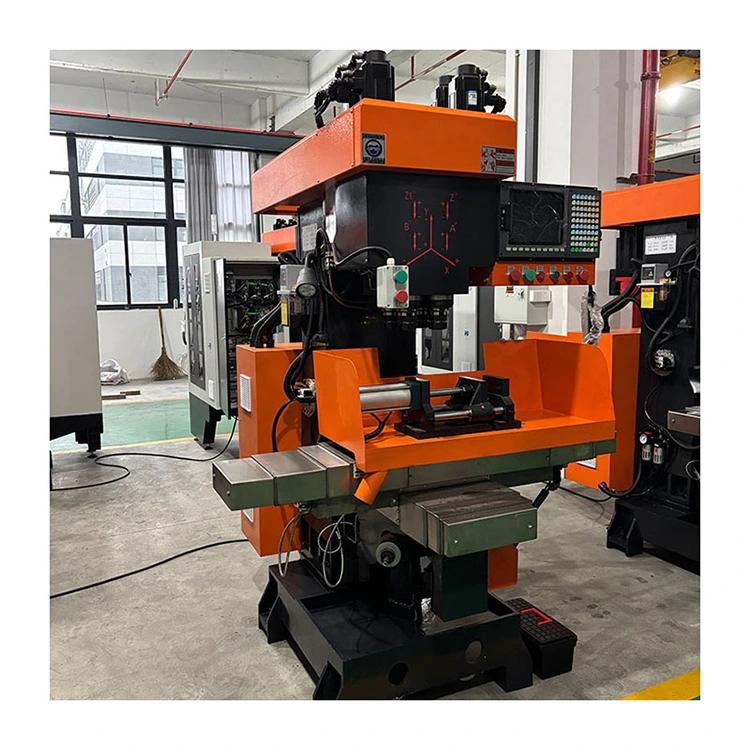

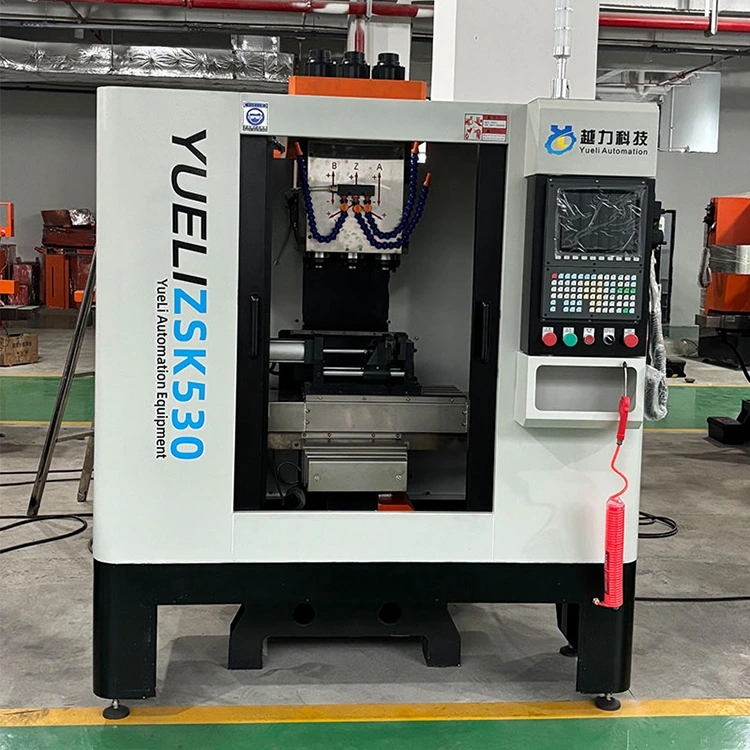

Pionowa 4-wrzecionowa maszyna złożona CNC

Budowa i działanie obrabiarki

3.  Instalacja pionowej 4-wrzecionowej maszyny złożonej CNC powinna być uziemiona zgodnie z wymaganiami, rezystancja maszyny względem uziemienia powinna być mniejsza niż 4 omy, a średnica drutu uziemiającego powinna być większa niż 2,5 mm².

2. Pionowa 4-wrzecionowa maszyna zespolona CNC nadaje się do obróbki części od średnich do dużych partii, może zakończyć proces w jednej operacji mocowania, oferując wysoką wydajność i dobrą dokładność.

3. Mechanizm gwintujący nie wymaga wymiany przekładni śrubowej; skok jest standardowy, a główny serwomotor Alpha posiada wbudowaną funkcję konwersji częstotliwości, poprawiającą chropowatość powierzchni gwintów obrabianych części i zapewniającą dokładność obróbki.

4. Niezależnie opracowane komponenty głowicy napędowej, precyzyjnie szlifowane, o dobrej odporności na zużycie i długiej żywotności.

5. System Hust CNC umożliwia ustawienie odpowiedniej prędkości posuwu w zależności od potrzeb. Po dłuższym użytkowaniu śruba pociągowa może się zużyć, a sam system posiada funkcję kompensacji narzędzia.

6. Wszystkie ruchome powierzchnie ślizgowe wykorzystują scentralizowane automatyczne urządzenie smarujące, aby zapewnić żywotność obrabiarki.

7. Ruch stołu przesuwnego napędzany jest serwomotorem, umożliwiającym cyfrowe ustawienie wielu współrzędnych, co zapewnia wysoką dokładność pozycjonowania, niski poziom wibracji i szybką reakcję.

8. Podczas obróbki na ekranie dotykowym wyświetlany jest stan obróbki przedmiotu, a w przypadku awarii dostępna jest funkcja alarmu.

9. Całkowicie zamknięta ochrona zapewnia bezpieczeństwo osobiste i poprawia środowisko przetwarzania.

Główna konfiguracja

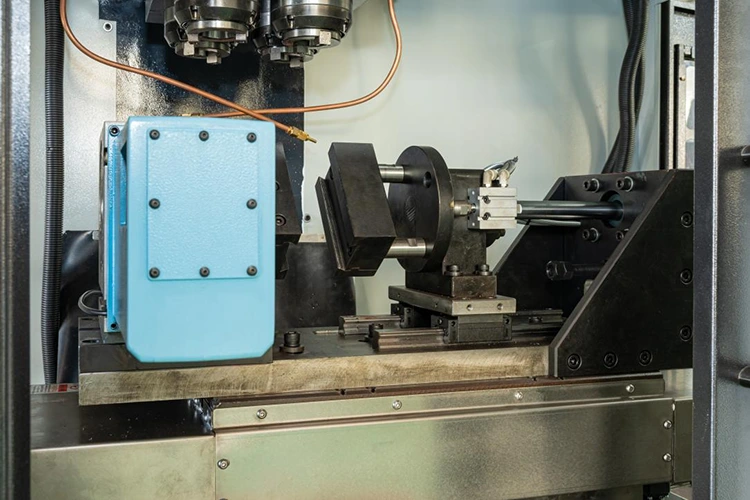

Parametry czwartej osi

Instrukcja instalacji

1.  Instalacja platformy zostanie dostosowana zgodnie z postanowieniami art. 3.1 GB/T17421.1-1998. Umieść stół warsztatowy w środku skoku i umieść poziomicę na środku stołu warsztatowego. Odczyt poziomu zarówno w kierunku pionowym, jak i poziomym nie powinien przekraczać 0,04/1000 mm.

2. Główny przewód zasilający nie może być mniejszy niż 4 mm². Po zakończeniu okablowania sprawdź, czy okablowanie jest prawidłowe i czy zaciski okablowania są dokręcone.

3.  Instalacja pionowej 4-wrzecionowej maszyny złożonej CNC powinna być uziemiona zgodnie z wymaganiami, rezystancja maszyny względem uziemienia powinna być mniejsza niż 4 omy, a średnica drutu uziemiającego powinna być większa niż 2,5 mm².

Pola aplikacji

Wysokiej jakości pionowa 4-wrzecionowa maszyna zespolona CNC YueLi jest w stanie zakończyć cięcie metalu części miedzianych, części aluminiowych, stopów cynku i części stalowych i jest odpowiednia dla takich gałęzi przemysłu, jak instalacje wodno-kanalizacyjne i sanitarne, zawory przeciwpożarowe, osprzęt do sterowania drzwiami, sprzęt AGD, wodomierze i części samochodowe/motocyklowe oraz lotniczy i kosmiczny.
