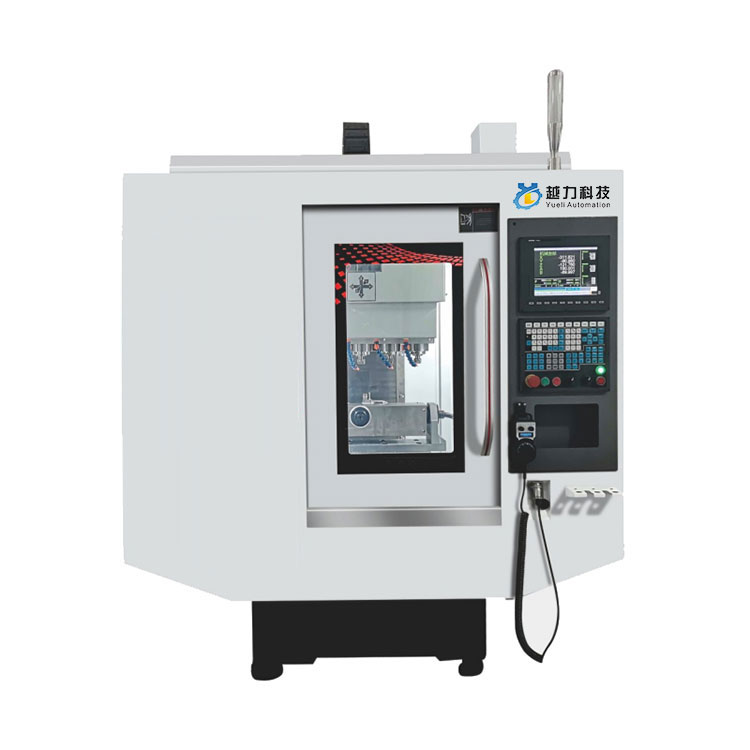

Pięcioosiowa maszyna do grawerowania i frezowania
  • Pięcioosiowa maszyna do grawerowania i frezowaniaPięcioosiowa maszyna do grawerowania i frezowania

Pięcioosiowa maszyna do grawerowania i frezowania

Wysokiej jakości pięcioosiowa maszyna do grawerowania i frezowania wyprodukowana w Chinach. YueLi jest producentem i dostawcą pięcioosiowych maszyn do grawerowania i frezowania w Chinach.

Wyślij zapytanie

Opis produktu

Pięcioosiowa grawerko-frezarka

Wysokiej jakości pięcioosiowa grawerka i frezarka wyprodukowana w Chinach. YueLi jest producentem i dostawcą pięcioosiowych maszyn do grawerowania i frezowania w Chinach.

Przegląd funkcjonalny:


1. Specjalizujemy się w przetwarzaniu małych porowatych części i produktów. Nadaje się do obróbki części telefonów komórkowych, sprzętu komunikacyjnego, przemysłu lotniczego, samochodów i motocykli, oprzyrządowania, przemysłu lekkiego i tekstylnego, urządzeń elektronicznych i przemysłu produkującego maszyny, a także obróbki elektrod miedzianych i aluminiowych.

2. Konstrukcja wykonana jest z żeliwa o wysokiej wytrzymałości i została poddana wyżarzaniu odprężającemu oraz naturalnemu procesowi starzenia. Dokładność łóżka jest trwała i stabilna, nie odkształca się przez długi czas;

3. Użyj precyzyjnego wrzeciona elektrycznego, aby uzyskać szybką obróbkę przedmiotów; użyj układu chłodzenia temperatury oleju, aby zmniejszyć problem wzrostu temperatury spowodowany szybkim obrotem wrzeciona, skutecznie poprawić wydłużenie termiczne wrzeciona i poprawić dokładność przetwarzania.

4. Podstawa korpusu maszyny ma konstrukcję odchylaną do tyłu, aby ułatwić czyszczenie odpadów wewnątrz obrabiarki.

5. Konstrukcja wysokiej kolumny zwiększa odległość od czubka wrzeciona do stołu warsztatowego, co jest bardziej odpowiednie do montażu i stosowania elementów czwartej osi oraz zwiększa obszar przetwarzania;

6. Przyjmuje automatyczny wtryskiwacz oleju do smarowania orbitalnego i kontroluje ilość wtryskiwanego oleju w sposób przerywany i ilościowy, co może smarować ruchome części przez długi czas.


Parametry mechaniczne:


Parametry mechaniczne

Jednostka

MK-640D

Przesuw stołu warsztatowego (X/Y/Z)

mm

600x380x350

Obszar stołu roboczego

mm

550x400

Rowek T

mm

4-14x80

udźwig

kg

300

Odległość od środka wrzeciona do kolumny

mm

380

Odległość od końcówki wrzeciona do stołu roboczego

mm

80-430

Moc silnika trójosiowego

KW

1,7x1,7x3,1

Szybki posuw X.Y.Z

m/min

25/25/25

kontroler


Opcje klienta

Specyfikacje końcówki wrzeciona


φ100

Prędkość wrzeciona

obr./min

24000

Moc silnika wrzeciona

KM (KW)

3.2/2.2

dokładność pozycjonowania

mm

±0,003/300

Powtarzalność

mm

±0,002/300

Specyfikacje ciśnienia powietrza

kg/cm2

6-7 barów

wymiar fizyczny

mm

1900x2200x2000

Masa mechaniczna (w przybliżeniu)

KG

2700


Wyświetlanie produktu przetwarzania:



Produkcja rzemieślnicza:


1. Żeliwo jest ponownie podgrzewane w wysokiej temperaturze i starzone przez ponad sześć miesięcy

2. Rygorystyczny proces montażu (montaż szyn, montaż śruby pociągowej, montaż łożyska itp.)



3. Doskonała technologia skrobania (skrobanie gniazda silnika, skrobanie powierzchni czołowej wrzeciona, skrobanie powierzchni montażowej kolumny)



4. Produkcja naukowa, identyfikowalność całego procesu systemu kontroli jakości



Zapewnienie jakości


1、Po wykryciu błędu podziałki można jednocześnie wykryć prostoliniowość prowadnicy liniowej w kierunkach xx i yy, aby zapewnić dokładność obróbki i montażu części maszyny. Mierzona jest formalna dokładność pozycjonowania i powtarzalna dokładność pozycjonowania obrabiarki

2. Pionowość wału głównego i dokładność płaszczyzny roboczej całej maszyny muszą być gwarantowane w granicach 0,01 mm

3、Pionowość pomiędzy szyną prowadzącą osi Z a miejscem pracy musi być gwarantowana w granicach 0,01 mm.

4、Maszyna wykrywa pionowość szyny prowadzącej w osi xy, a dokładność musi mieścić się w granicach 0,005 mm.



Pole aplikacji


Nadaje się do małych i średnich klas skrzynek, klas płyt, klas płyt, klas zaworów, klas powłoki, form i innych złożonych części różnorodnych małych i średnich procesów wsadowych, szeroko stosowanych w częściach precyzyjnych, precyzyjnych formach, produktach 5G , sprzęt, części samochodowe, przemysł sprzętu medycznego.



Yueli Technology to przedsiębiorstwo technologiczne integrujące badania i rozwój, sprzedaż i produkcję. Po latach ciężkiej pracy i rozwoju produkty obejmują centra przetwarzania terminali 5G, wiertarki i gwintowniki, pięciogłowicowe maszyny do grawerowania i frezowania, pięcioprzegubowe maszyny do polerowania profilowania 3D, pięcioosiowe maszyny do grawerowania i frezowania biżuterii z inkrustacją, maszyny do obierania, centra obróbcze bramowe, szybkie grawerowanie i frezowanie, maszyna do formowania, maszyna do odlewania niskociśnieniowego, maszyna do odlewania ciśnieniowego grawitacyjnego, piec elektryczny, (automatyczna) strzelanka rdzeniowa, piasek mikser, wiertarka i gwintownica (CNC), centrum obróbcze, maszyna do grawerowania, automatyczna maszyna do polerowania, maszyna do obierania, szlifierka itp. seria produktów.
