Fabrycznie bezpośrednio pięcioosiowa grawerka CNC Jade Crafts wyprodukowana w Chinach. YueLi jest producentem i dostawcą pięcioosiowych maszyn do grawerowania CNC Jade Crafts w Chinach.
Hurtownia pięcioosiowej grawerki CNC Jade Crafts wyprodukowanej w Chinach. YueLi jest producentem i dostawcą pięcioosiowych maszyn do grawerowania CNC Jade Crafts w Chinach.

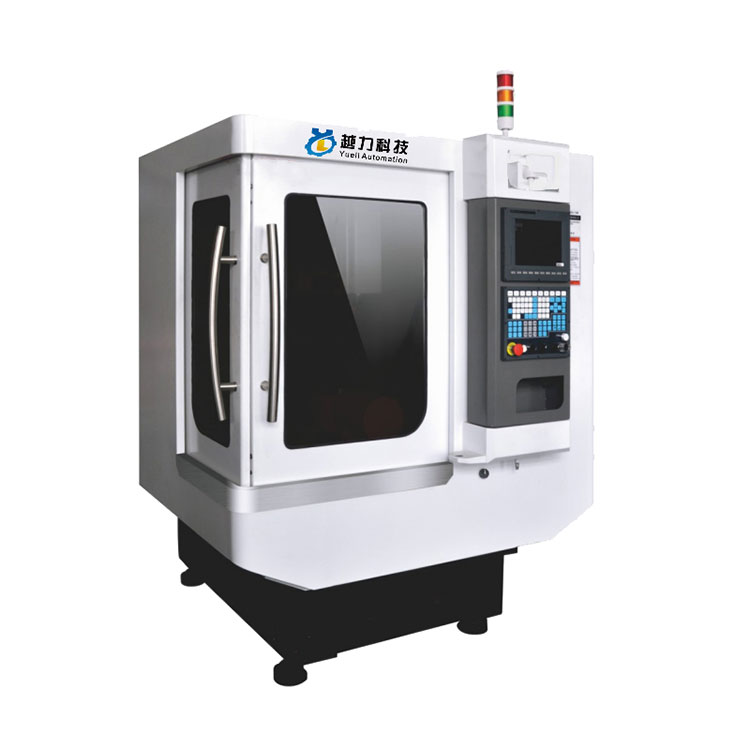

YL5-640 pięcioosiowa maszyna do grawerowania jadeitu to rękodzielnicza maszyna do grawerowania specjalnie zaprojektowana do grawerowania złożonych trójwymiarowych ozdób: podstawa łóżka i kolumny są odlane w jednym kawałku, o dobrej sztywności i stabilności. Wyposażony w importowane systemy serwo i precyzyjne elementy przekładni, ma wysoką dokładność przetwarzania i stabilną pracę. System jest zintegrowany w konstrukcji, łatwy w obsłudze i wydajny pod względem funkcjonalnym. Cała maszyna wykorzystuje precyzyjne części z blachy, aby zapewnić pełną ochronę, co sprawia, że wygląd jest piękniejszy i skuteczniej utrzymuje higienę środowiska i bezpieczeństwo personelu w miejscu pracy. Nadaje się do obróbki trójwymiarowych modeli portretów, zwierząt, krajobrazów itp.
Można go używać do rzeźbienia rzeźb korzeniowych i skomplikowanych modeli różnych jadeitów i kamieni. Nadaje się do przetwarzania trójwymiarowych modeli rękodzieła, takich jak portrety, zwierzęta i krajobrazy.
Parametry mechaniczne |
jednostka |
MK5-640D |
Harmonogram pracy XYZ |
mm |
600*380*350 |
Kąt obrotu A/B |
mm |
0~360°/0~-120° |
Średnica zewnętrzna stołu obrotowego |
mm |
160 |
Obrotowy stół nośny |
KG |
20 |
Ustawiacz narzędzi |
precyzja |
0,002 mm |
Powtarzalność |
mm |
±0,003 |
dokładność pozycjonowania |
mm |
±0,005 |
Szybki posuw osi XYZAB |
m/min |
20/20/20/15/15 |
Prędkość wrzeciona |
obr./min |
3,2KW/24000 |
Moc silnika osi XYZAB |
kw |
0,75/0,75/2,0/0,4/0,75 |
System smarowania |
1,5 l |
W pełni automatyczny system smarowania |
System sterowania |
|
SYNTEC 210MA-E5 |
zasilacz |
V |
trójfazowe 380V |
wymiar fizyczny |
mm |
1500*1800*2000 |
Waga (w przybliżeniu) |
KG |
2200 |
1.Żeliwo jest ponownie podgrzewane w wysokiej temperaturze i dojrzewane przez ponad sześć miesięcy
2. Rygorystyczny proces montażu (montaż szyn, montaż śruby pociągowej, montaż łożyska itp.)
3. Doskonała technologia skrobania (skrobanie gniazda silnika, skrobanie powierzchni czołowej wrzeciona, skrobanie powierzchni montażowej kolumny)
4. Produkcja naukowa, identyfikowalność całego procesu systemu kontroli jakości
1、Po wykryciu błędu podziałki można jednocześnie wykryć prostoliniowość prowadnicy liniowej w kierunkach xx i yy, aby zapewnić dokładność obróbki i montażu części maszyny. Mierzona jest formalna dokładność pozycjonowania i powtarzalna dokładność pozycjonowania obrabiarki
2. Pionowość wału głównego i dokładność płaszczyzny roboczej całej maszyny muszą być gwarantowane w granicach 0,01 mm
3、Pionowość pomiędzy szyną prowadzącą osi Z a miejscem pracy musi być gwarantowana w granicach 0,01 mm.
4、Maszyna wykrywa pionowość szyny prowadzącej w osi xy, a dokładność musi mieścić się w granicach 0,005 mm.
Nadaje się do małych i średnich klas skrzynek, klas płyt, klas płyt, klas zaworów, klas powłoki, form i innych złożonych części różnorodnych małych i średnich procesów wsadowych, szeroko stosowanych w częściach precyzyjnych, precyzyjnych formach, produktach 5G , sprzęt, części samochodowe, przemysł sprzętu medycznego.
Yueli Technology to przedsiębiorstwo technologiczne integrujące badania i rozwój, sprzedaż i produkcję. Po latach ciężkiej pracy i rozwoju produkty obejmują centra przetwarzania terminali 5G, wiertarki i gwintowniki, pięciogłowicowe maszyny do grawerowania i frezowania, pięcioprzegubowe maszyny do polerowania profilowania 3D, pięcioosiowe maszyny do grawerowania i frezowania biżuterii z inkrustacją, maszyny do obierania, centra obróbcze bramowe, szybkie grawerowanie i frezowanie, maszyna do formowania, maszyna do odlewania niskociśnieniowego, maszyna do odlewania ciśnieniowego grawitacyjnego, piec elektryczny, (automatyczna) strzelanka rdzeniowa, piasek mikser, wiertarka i gwintownica (CNC), centrum obróbcze, maszyna do grawerowania, automatyczna maszyna do polerowania, maszyna do obierania, szlifierka itp. seria produktów.
