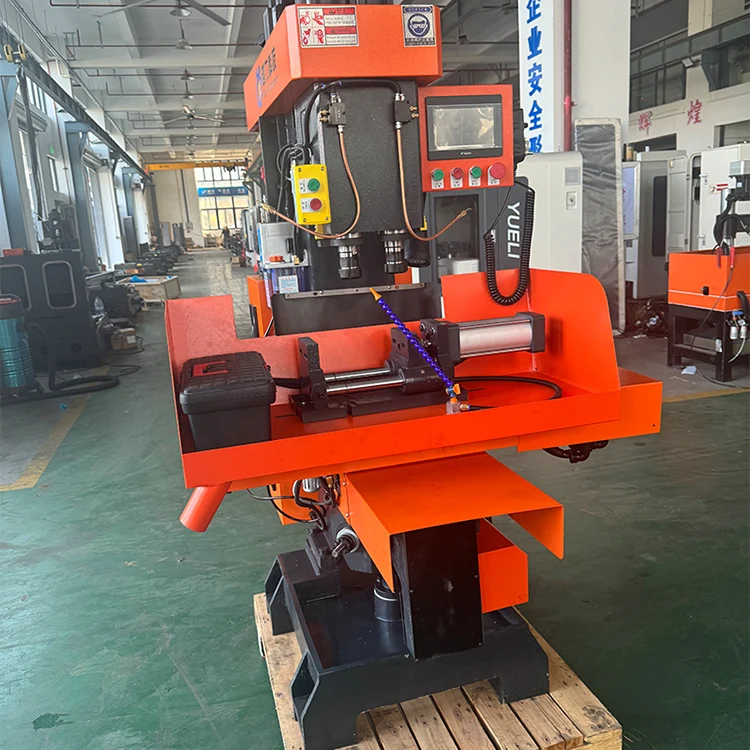

W jaki sposób pionowa dwuosiowa maszyna złożona na nowo definiuje wysokowydajne przetwarzanie wsadowe?

1. Architektura dwuwrzecionowa

W sercuPionowa dwuosiowa maszyna złożonakryje się konfiguracja z dwoma wrzecionami, która zasadniczo zmienia sposób podejścia do przetwarzania wsadowego. W przeciwieństwie do maszyn jednowrzecionowych, które wymagają wielu przejść i częstych wymian narzędzi, ta konstrukcja zawiera dwa niezależne wrzeciona pracujące w skoordynowanym układzie osi pionowej. Osie Z1 i Z2 są oddalone od siebie o 120 mm, co pozwala na jednoczesną obróbkę dwóch elementów na tym samym przedmiocie lub równoległą obróbkę dwóch oddzielnych części.

Każde wrzeciono obsługuje narzędzia stożkowe NT30 i zapewnia regulowane prędkości od 10 do 3000 obr./min, zapewniając elastyczność operacji wiercenia, rozwiercania i gwintowania. Podejście dwuosiowe skutecznie podwaja wydajność w odpowiednich zastosowaniach, zachowując jednocześnie precyzję wymaganą w przypadku elementów okuć do drzwi i podobnych elementów produkcyjnych średnioseryjnych.

2. Podstawowe specyfikacje techniczne

Zrozumienie możliwości maszyny zaczyna się od jej kluczowych parametrów. Poniższa tabela podsumowuje podstawowe specyfikacje określające zakres operacyjny:

Skok w osi X wynoszący 320 mm i skok w osi Y 120 mm zapewniają odpowiedni obszar roboczy dla produktów do montażu drzwi i podobnych komponentów. Platforma podnosząca oferuje regulowaną odległość w zakresie 160 mm, dzięki czemu można dostosować wysokość obrabianego przedmiotu. Dzięki maksymalnej prędkości ruchu wynoszącej 30 m/min w osi X maszyna zapewnia szybkie pozycjonowanie, które przyczynia się do całkowitego skrócenia czasu cyklu.

3. Integralność strukturalna

ThePionowa dwuosiowa maszyna złożonazostał zaprojektowany z naciskiem na sztywność i trwałość. Struktura korpusu jest szczególnie zwarta, a jednocześnie utrzymuje doskonałą sztywność – czynnik krytyczny dla utrzymania dokładności podczas jednoczesnych operacji z dwoma wrzecionami. Do tej wytrzymałości konstrukcyjnej przyczynia się kilka wyborów projektowych:

• Wrzeciona ze stali stopowej wysokiej jakości:Każde wrzeciono wykonane jest z najwyższej jakości stali stopowej, poddawanej procesom hartowania i obróbki cieplnej, a następnie precyzyjnemu szlifowaniu w celu uzyskania wysokiej odporności na zużycie.
• Powierzchnie ślizgowe hartowane ultradźwiękowo:Powierzchnie ślizgowe poddawane są obróbce hartowania ultradźwiękowego, co znacznie zwiększa twardość powierzchni i odporność na zużycie. Zintegrowane urządzenie smarujące zapewnia stałą wydajność przez dłuższy okres użytkowania.
• System pozycjonowania buforowego:Stół roboczy zawiera urządzenie rozruchowe z pozycjonowaniem bufora, które minimalizuje wibracje podczas szybkich ruchów bocznych.
• Uchwyt typu pull-rod:Bezpieczeństwo zapewnia konstrukcja uchwytu z drążkiem, który jest odporny na przypadkowe rozłączenie.

Te elementy konstrukcyjne wspólnie zapewniają, że maszyna utrzymuje dokładność pozycjonowania nawet w przypadku wymagań ciągłej produkcji seryjnej.

4. Operacyjny przepływ pracy

Filozofia operacyjnaPionowa dwuosiowa maszyna złożonakoncentruje się na ograniczeniu ręcznej interwencji przy jednoczesnej maksymalizacji wydajności. Sterowanie PLC zapewnia wyższy poziom automatyzacji w porównaniu z konwencjonalnymi systemami opartymi na przekaźnikach, zapewniając doskonałą niezawodność, która bezpośrednio zmniejsza zmęczenie operatora.

Kluczowe cechy przepływu pracy obejmują:

• Przetwarzanie w pojedynczej konfiguracji:Operacje wiercenia, rozwiercania i gwintowania dużej liczby części można wykonać za jednym razem.
• Zarządzanie wieloma maszynami:Intuicyjna obsługa i zautomatyzowane sterowanie umożliwiają jednemu operatorowi jednoczesne zarządzanie wieloma maszynami.
• Wygodna regulacja:Maszyna posiada proste i intuicyjne mechanizmy regulacji, redukujące czas konfiguracji pomiędzy partiami.
• Projekt zapobiegający zanieczyszczeniom:Sprzęt posiada funkcje minimalizujące ryzyko skażenia, dzięki czemu nadaje się do stosowania w środowiskach, w których czystość ma duże znaczenie.

Taki projekt przepływu pracy przekłada się bezpośrednio na wyższą wydajność w środowiskach produkcyjnych produkujących małe i średnie partie, gdzie czas konfiguracji i dostępność operatora często decydują o ogólnej produktywności.

5. Zakres zastosowania

Pionowa dwuosiowa maszyna złożona jest specjalnie dostosowana do produkcji i przetwarzania małych i średnich partii produktów do montażu drzwi. To zastosowanie wykorzystuje dwuwrzecionową zdolność maszyny do wiercenia, rozwiercania i gwintowania wielu elementów elementów okuć drzwiowych w jednej operacji mocowania.

Oprócz okuć do drzwi, specyfikacje maszyny — w szczególności maksymalna średnica wiercenia wynosząca 32 mm i zdolność gwintowania M32 — sprawiają, że nadaje się ona do szerszego zakresu elementów z miedzi i metali nieżelaznych. Masa maszyny 900 kg i wymiary 1100 × 1230 × 1980 mm (łącznie z osłoną z blachy) wskazują, że maszyna jest wystarczająco solidna dla środowisk produkcyjnych, a jednocześnie wystarczająco kompaktowa dla warsztatów o ograniczonej powierzchni.

Wybór komponentów dodatkowo określa profil niezawodności maszyny: serwomotory Sunicon i system CNC, styczniki Schneider AC, przekaźniki Omron oraz domowe śruby kulowe i prowadnice liniowe. To połączenie uznanych marek i wysokiej jakości komponentów przyczynia się do reputacji maszyny w zakresie stałej wydajności.
