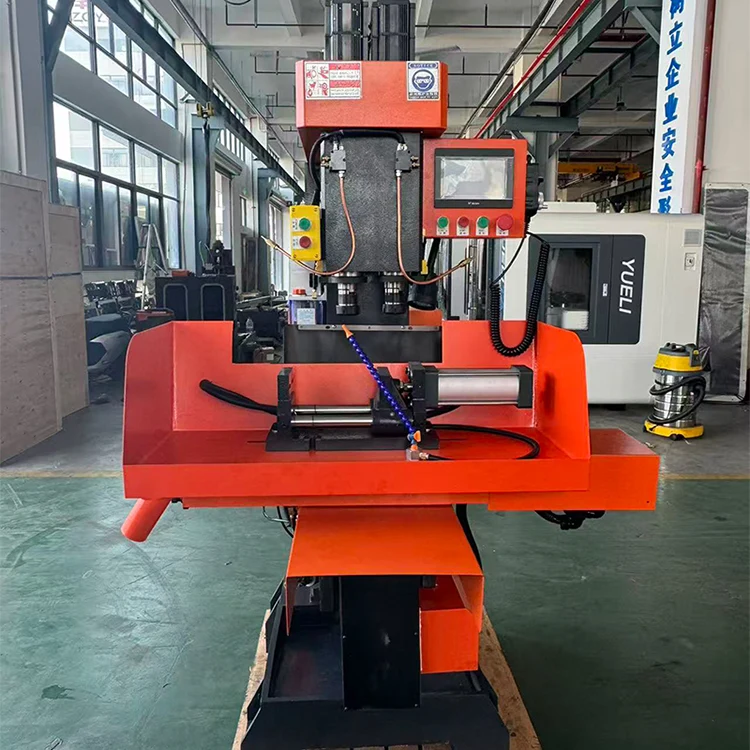

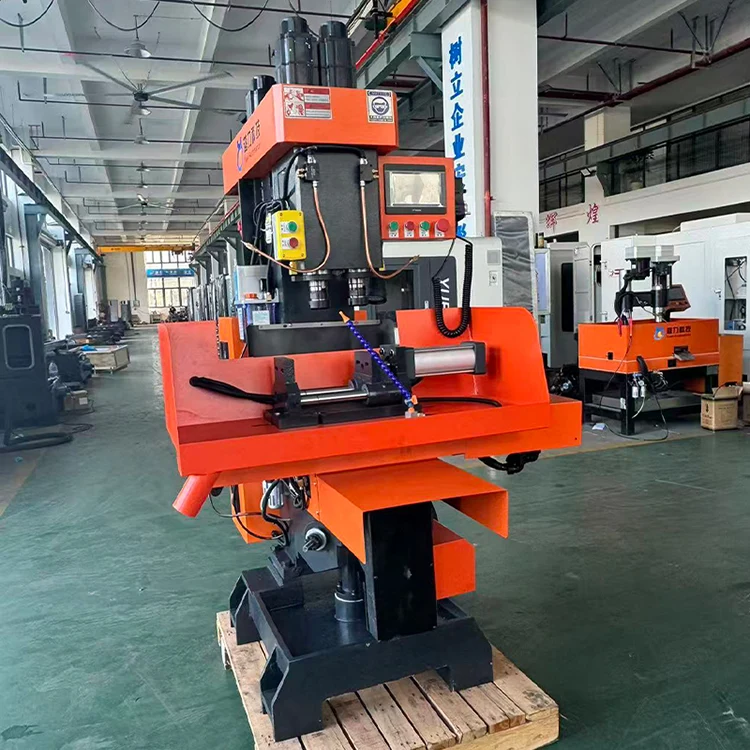

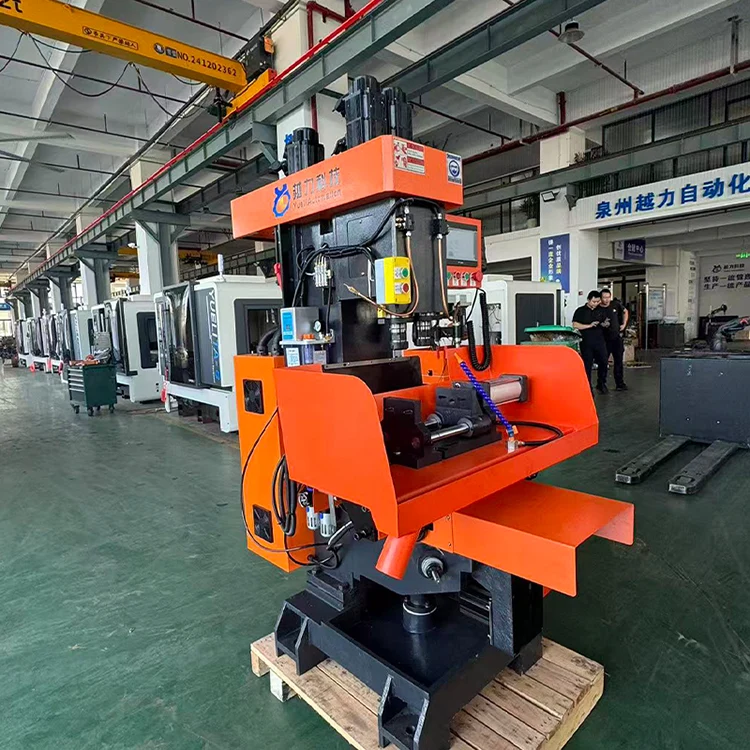

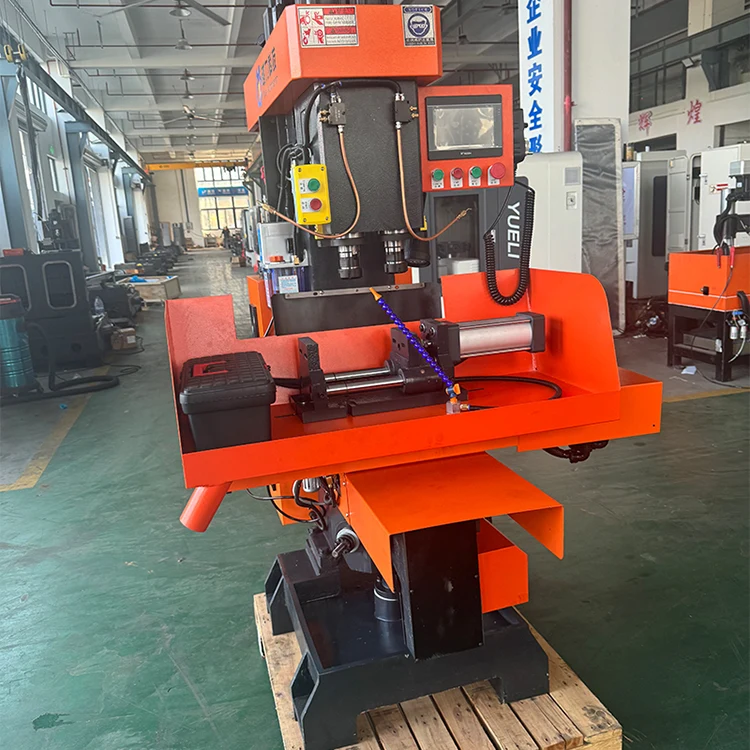

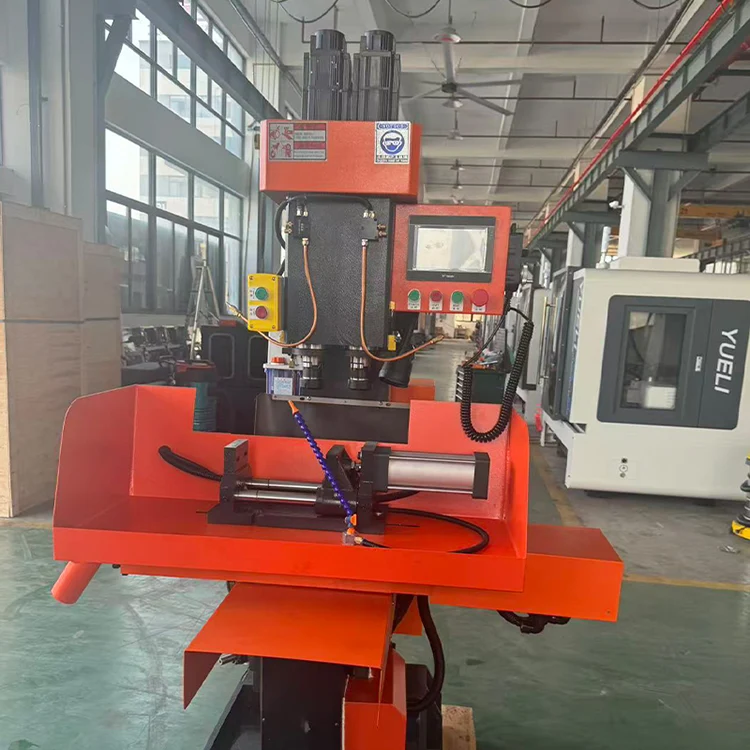

Pionowa dwuosiowa maszyna złożona

Pionowa dwuosiowa maszyna złożona (model wewnętrzny ZSK4132X2B) jest produkowana przez firmę Quanzhou Yueli Automation Equipment Co., Ltd. Nadaje się do produkcji i przetwarzania małych i średnich partii produktów do montażu drzwi. Obrabiarka charakteryzuje się gładkim i eleganckim wyglądem, prostą i intuicyjną obsługą oraz wygodną regulacją. Przyjmując sterowanie PLC, oferuje wyższy poziom automatyzacji i doskonałą niezawodność, co zmniejsza pracochłonność operatorów. Umożliwia jednemu operatorowi zarządzanie wieloma maszynami i służy jako idealny sprzęt do przetwarzania o wysokiej wydajności i przeciwdziałający zanieczyszczeniom.

Wprowadzenie produktu

Pionowa dwuosiowa maszyna złożona nadaje się do produkcji i przetwarzania małych i średnich partii produktów do montażu drzwi. Obrabiarka charakteryzuje się gładkim i eleganckim wyglądem, prostą i intuicyjną obsługą oraz wygodną regulacją. Przyjmując sterowanie PLC, oferuje wyższy poziom automatyzacji i doskonałą niezawodność, co zmniejsza pracochłonność operatorów. Umożliwia jednemu operatorowi zarządzanie wieloma maszynami i służy jako idealny sprzęt do przetwarzania o wysokiej wydajności i przeciwdziałający zanieczyszczeniom.

· Gładki i elegancki wygląd oraz prosta i intuicyjna obsługa.

· Wygodna regulacja i wyższy poziom automatyzacji dzięki sterowaniu PLC.

· Doskonała niezawodność przy zmniejszonej pracochłonności.

· Jeden operator może zarządzać wieloma maszynami.

Główne parametry techniczne

Poniższe parametry techniczne dotyczą pionowej dwuosiowej maszyny złożonej.

Struktura i charakterystyka maszyny

Pionowa dwuosiowa maszyna złożona ma następujące cechy konstrukcyjne i wydajnościowe.

· Przetwarzanie, wiercenie, rozwiercanie i gwintowanie dużej liczby części można wykonać za jednym razem z dużą wydajnością.

· Konstrukcja nadwozia jest zwarta i ma dobrą sztywność.

· Wał główny wykonany jest z wysokiej jakości stali stopowej, hartowanej i poddanej obróbce cieplnej, precyzyjnie szlifowanej i ma wysoką odporność na zużycie.

· Powierzchnia ślizgowa jest hartowana ultradźwiękowo i posiada urządzenie smarujące zapewniające żywotność powierzchni ślizgowej.

· Stół warsztatowy porusza się w lewo i prawo za pomocą urządzenia rozruchowego i urządzenia pozycjonującego bufor, które charakteryzuje się niewielkimi wibracjami i szybkim ruchem.

· Uchwyt przyjmuje typ drążka, który nie jest łatwy do odpadnięcia i zapewnia wysokie bezpieczeństwo.

Struktura i wydajność

Konstrukcja pionowej dwuosiowej maszyny złożonej przyjmuje cechy konstrukcyjne frezarki i pomocniczego urządzenia rozruchowego, z zaletami wysokiej wydajności przetwarzania, stabilnej precyzji i prostej procedury obsługi.

· Konstrukcja wymiany i napinania paska, łatwa zmiana prędkości i napięcia paska.

· Wał główny napędzany jest silnikiem 4KW/4P poprzez pasek synchroniczny, charakteryzujący się wysoką wydajnością przekładni i niskim poziomem hałasu.

· Mechanizm automatycznego przywracania lewego i prawego wrzeciona może zawsze utrzymać wrzeciono w stanie gotowym do obróbki, oszczędzając czas i poprawiając wydajność pracy.

· Uchwyt do podnoszenia można łatwo obrócić, aby unieść platformę podnoszącą.

· Stół warsztatowy jest wyposażony w bufor pozycjonujący, który zapewnia niezawodne pozycjonowanie i stabilną dokładność.

· Środkowy wózek i platforma podnosząca zostały zaprojektowane z mechanizmami blokującymi, aby zapewnić stabilne ustawienie przedmiotu obrabianego, co sprzyja zapewnieniu dokładności obróbki.

· Urządzenie pneumatyczne służy do realizacji automatycznego sterowania, dobrej niezawodności oraz zapewnienia wysokiej wydajności i wysokiej precyzji przetwarzania.

Układ smarowania

 Pionowa dwuosiowa maszyna złożona wykorzystuje automatyczny układ smarowania wyporowy. Obowiązuje następujący harmonogram smarowania.

Układ elektryczny

 Pionowa dwuosiowa maszyna złożona wykorzystuje następującą konfigurację układu elektrycznego.

· System CNC: Sunicon.

· Silnik serwo: Sunicon.

· Serwo wrzeciona: Technologia Zhima.

· Stycznik AC: Schneider.

· Przekaźnik: Omron.

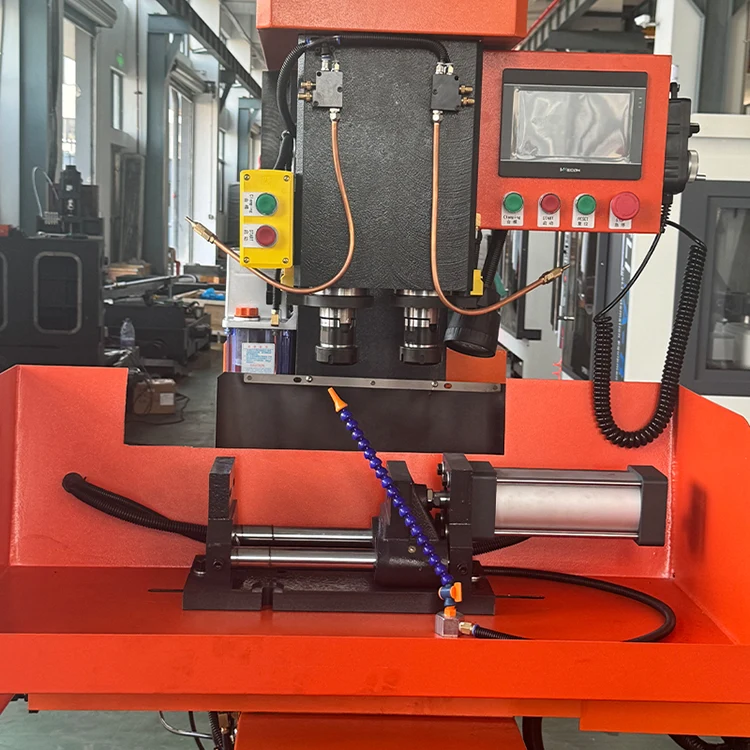

· Imadło pneumatyczne: YUELI.

Ochrona bezpieczeństwa

Pionowa dwuosiowa maszyna złożona jest zgodna z ogólnymi wymaganiami technicznymi GB 15760-2004 dotyczącymi ochrony bezpieczeństwa obrabiarek do cięcia metalu i jest wyposażona w niezbędne urządzenia zabezpieczające i znaki ostrzegawcze.

· Oś X wykorzystuje całkowicie zamkniętą osłonę z blachy ze stali nierdzewnej, aby skutecznie blokować płyny obróbkowe i wióry.

· Oś Z wykorzystuje zabezpieczenie z blachy i osłonę teleskopową, aby skutecznie przedłużyć żywotność.

· Osie X i Z są wyposażone w twarde i miękkie limity, aby zapobiec awariom spowodowanym błędami operacyjnymi, błędami programowania, awariami napędów itp.

· Konstrukcja elektryczna jest zgodna z normą elektryczną GB5226.1 z zabezpieczeniem nadprądowym i zwarciowym.

· Szafa elektryczna ma całkowicie zamkniętą konstrukcję z wentylatorami osiowymi do rozpraszania ciepła.

· System NC posiada wbudowaną baterię; jeśli system straci zasilanie, zapisane programy obróbki nie zostaną utracone.

· Funkcja alarmu i przycisk zatrzymania awaryjnego zapobiegające uszkodzeniom spowodowanym różnymi nagłymi awariami.

Standardowe akcesoria i dokumenty

 Pionowa dwuosiowa maszyna złożona jest dostarczana z następującymi akcesoriami i dokumentami.

Narzędzia w zestawie:

· Klucz dwustronny 17-19, 12-14, 8-10, 22-24 (po 1 szt.)

· Wyłącznik zbliżeniowy (2 sztuki)

· Tuleja zaciskowa Φ20 (2 sztuki)

· Klucz sześciokątny 1,5-10 (1 zestaw)

Często zadawane pytania

Jaki system CNC jest stosowany w tej pionowej dwuosiowej maszynie złożonej?

W maszynie zastosowano system CNC Sunicon.

Jaki jest stożek wrzeciona i maksymalna wydajność wiercenia?

Stożek wrzeciona to NT30. Maksymalna średnica wiercenia wynosi 32 mm dla części miedzianych, a maksymalna średnica gwintowania to M32.

Jakie są przemieszczenia osi X, Y i Z1/Z2?

Skok w osi X wynosi 320 mm, skok w osi Y wynosi 120 mm, a skok w osi Z1/Z2 wynosi 110 mm.

Jaka jest prędkość wrzeciona i masa maszyny?

Zakres prędkości obrotowej wrzeciona od 10 do 3000 obr/min z możliwością regulacji prędkości. Masa maszyny wynosi 900kg.

Jakie jest całkowite zapotrzebowanie na moc?

Całkowita moc zasilacza wynosi 7 kW.
