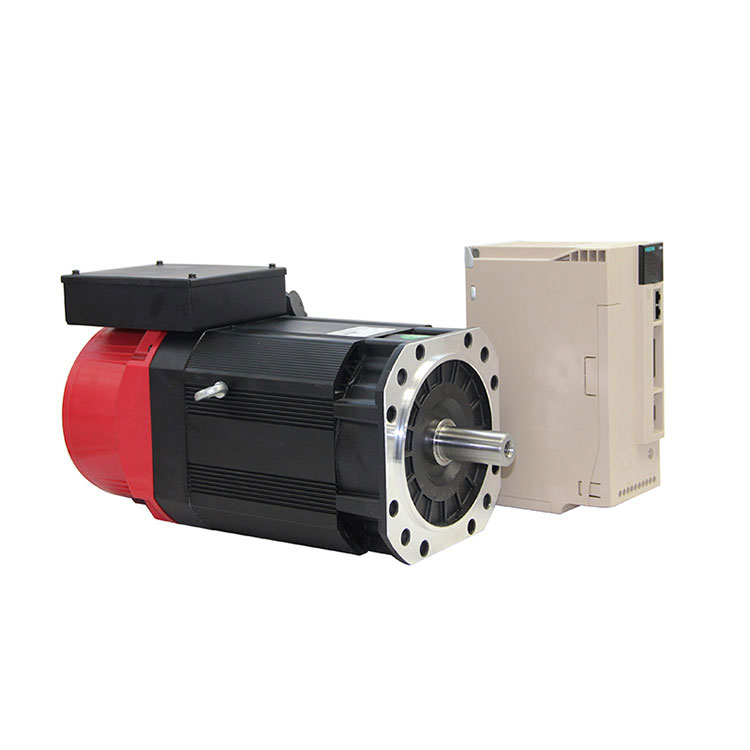

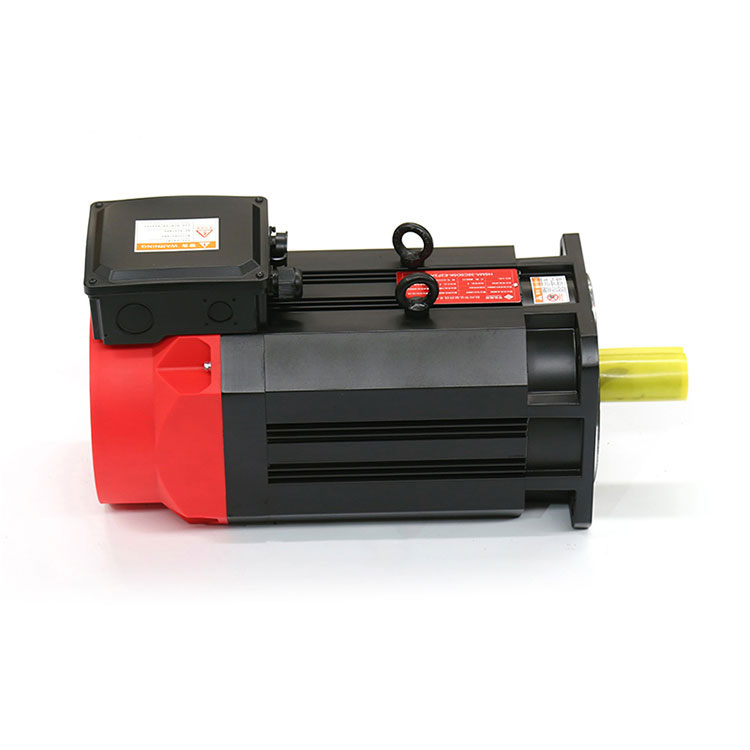

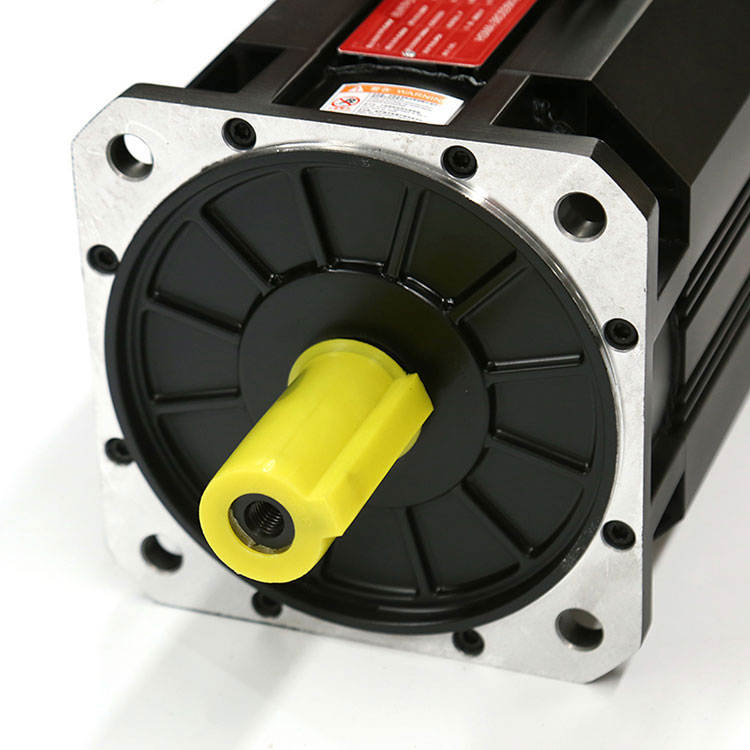

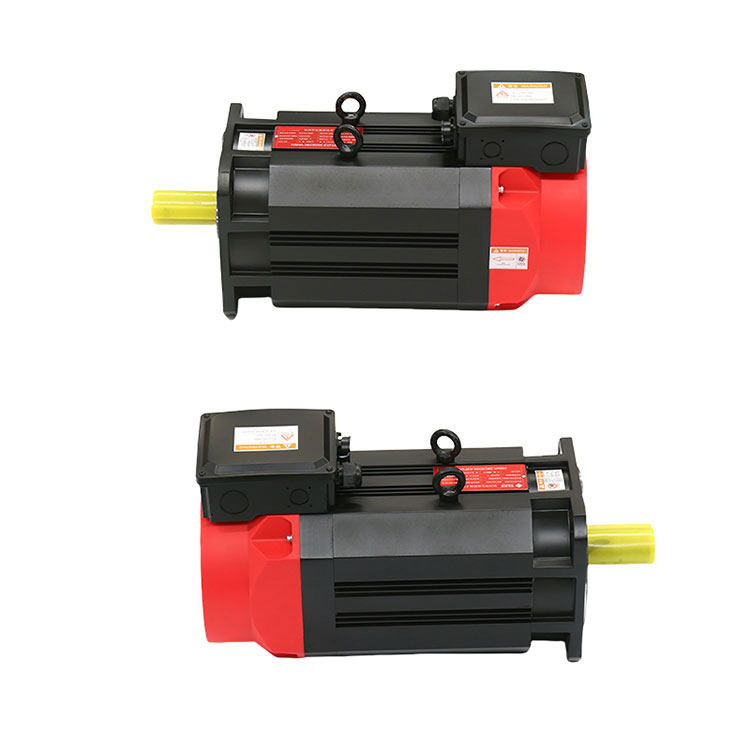

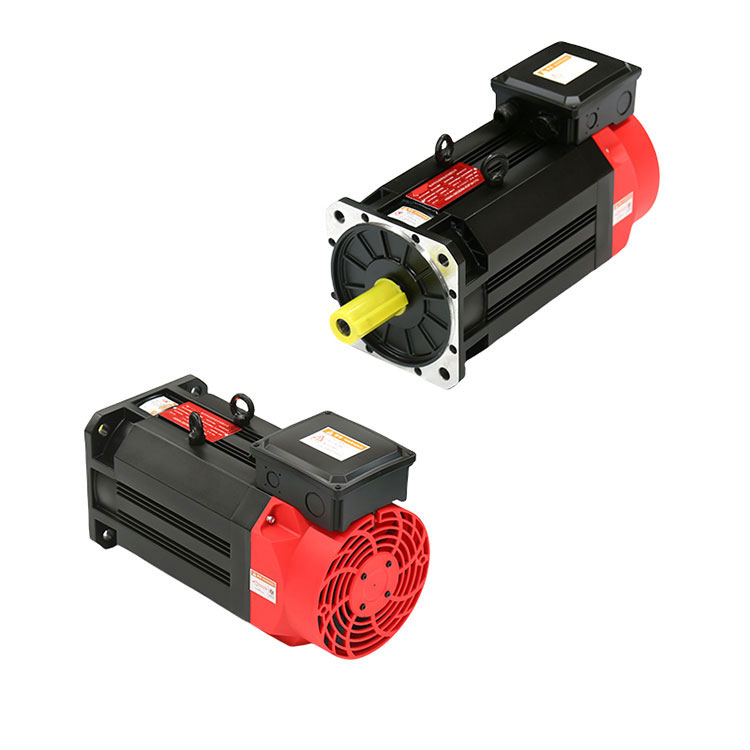

Serwosilnik indukcyjny wrzeciona
  • Serwosilnik indukcyjny wrzecionaSerwosilnik indukcyjny wrzeciona
  • Serwosilnik indukcyjny wrzecionaSerwosilnik indukcyjny wrzeciona
  • Serwosilnik indukcyjny wrzecionaSerwosilnik indukcyjny wrzeciona
  • Serwosilnik indukcyjny wrzecionaSerwosilnik indukcyjny wrzeciona
  • Serwosilnik indukcyjny wrzecionaSerwosilnik indukcyjny wrzeciona
  • Serwosilnik indukcyjny wrzecionaSerwosilnik indukcyjny wrzeciona
  • Serwosilnik indukcyjny wrzecionaSerwosilnik indukcyjny wrzeciona
  • Serwosilnik indukcyjny wrzecionaSerwosilnik indukcyjny wrzeciona
  • Serwosilnik indukcyjny wrzecionaSerwosilnik indukcyjny wrzeciona

Serwosilnik indukcyjny wrzeciona

Silnik serwo nazywany jest również silnikiem wykonawczym lub silnikiem sterującym. W układzie automatycznego sterowania serwomotor jest elementem wykonawczym, jego funkcją jest przetwarzanie sygnału (napięcia sterującego lub fazy) na przemieszczenie mechaniczne, czyli odebranego sygnału elektrycznego na określoną prędkość lub przemieszczenie kątowe silnika. Serwomotor ma punkty DC i AC.

Wyślij zapytanie

Opis produktu

 Serwomotor indukcyjny wrzeciona


Silnik serwo nazywany jest również silnikiem wykonawczym lub silnikiem sterującym. W układzie automatycznego sterowania serwomotor jest elementem wykonawczym, jego funkcją jest przetwarzanie sygnału (napięcia sterującego lub fazy) na przemieszczenie mechaniczne, czyli odebranego sygnału elektrycznego na określoną prędkość lub przemieszczenie kątowe silnika. Serwomotor ma punkty DC i AC.


 Zasada działania serwomotoru wrzeciona

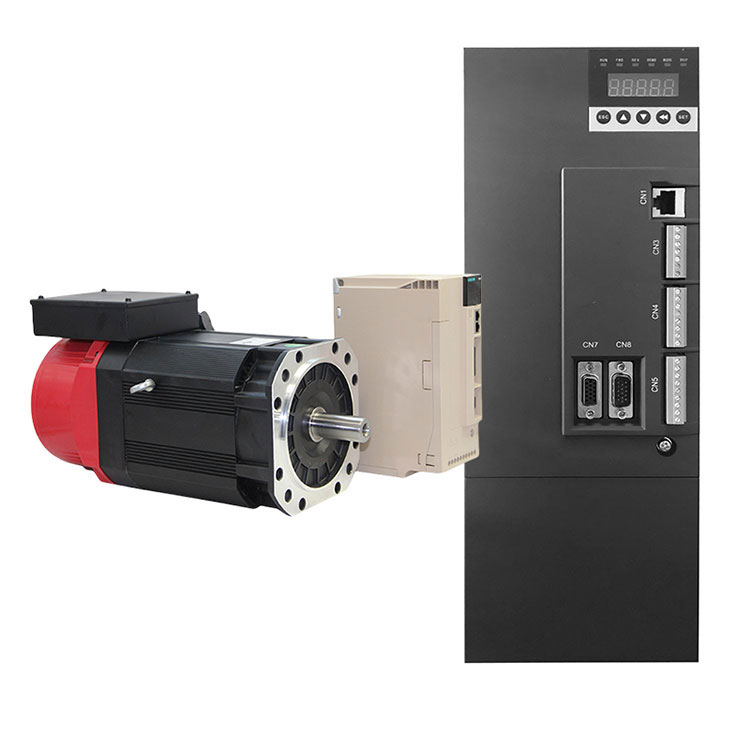

 Serwosilnik wrzeciona to silnik napędowy wrzeciona w obróbce obrabiarki, który służy głównie do kontrolowania prędkości i położenia wrzeciona oraz do poprawy dokładności ruchu i stabilności w procesie przetwarzania. Serwosilnik wrzeciona składa się z trzech części: serwomotoru, enkodera i sterownika. Serwomotor pełni funkcję silnika napędowego obciążenia wrzeciona, odbiera sygnał sterujący ze sterownika, przekazuje informacje o prędkości wrzeciona i położeniu przez enkoder, a następnie przetwarza sygnał sterujący na rzeczywisty ruch silnika za pośrednictwem sterownika.

Istnieją dwa rodzaje trybów sterowania serwomotoru wrzeciona: kontrola położenia i kontrola prędkości. Sterowanie położeniem odbywa się głównie za pomocą enkodera w celu uzyskania informacji zwrotnej o rzeczywistym położeniu wrzeciona w celu uzyskania kontroli dokładności obrotu wrzeciona i dokładności położenia; kontrola prędkości odbywa się głównie poprzez wyjściowy sygnał sterujący sterownika, umożliwiający obrót serwomotoru z określoną prędkością, aby osiągnąć cel kontrolowania prędkości. Jednocześnie serwosilnik wrzeciona ma również pewne funkcje specjalne, takie jak kontrola przyspieszania, zwalniania, kontrola obciążenia, ograniczenie momentu obrotowego i tak dalej.

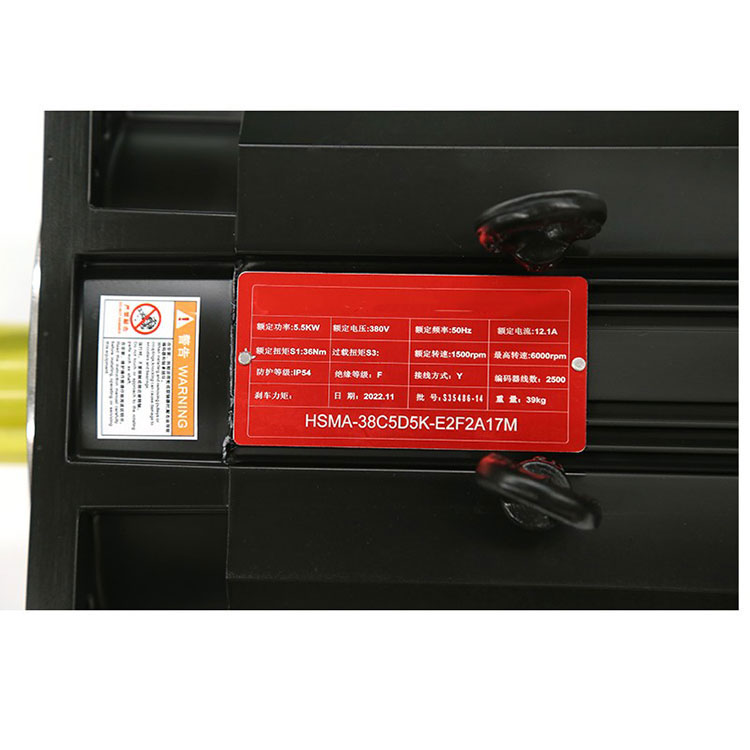

główny parametr


Oceniana praca

MOC ZNAMIONOWA

5,5KW

rezystancja stojana (I)

STATCR RESSWCE



napięcie znamionowe

ZNAMIONOWE VCLTS

380 V

Rezystancja elektryczna stojana (X1)

WYSOKOŚĆ STATCR



tryb połączenia

WODE Z OOWNECTN

Y

Opór wirnika (B2)

OPOR WIRNIKA



Częstotliwość znamionowa

CZĘSTOTLIWOŚĆ ZNAMIONOWA

50 e

Reakcja wirnika (X2)

REAKCJA RTOR



prąd znamionowy

PRĄD ZNAMIONOWY

12 A

reaktancja wzbudzenia (Im)

FUNKCJA EGZOTATCN



znamionowy moment obrotowy

MOMENT ZNAMIONOWY

36 N

Reaktancja ((m)

ENUTN HEKTAN



Prędkość wzorcowa

PRĘDKOŚĆ REFERENCYJNA

1500 obr./min

stopień izolacji

KRADE NSLATON

F

maksymalna prędkość

COŚ

6000 t/mnie

poziomy ochrony

POZIOM OCHRONY

P:54

Bezwładność transmisji

KOBIETA CF NERTA

0,0151kg*m²

Liczba słupów

POLAK

4

charakter służby

RATN

$

waga

WECHT

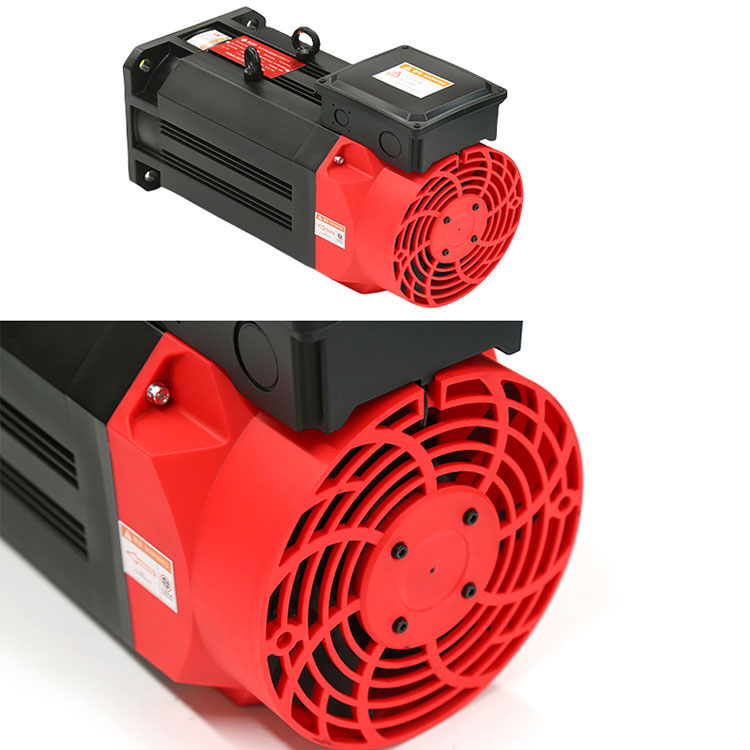

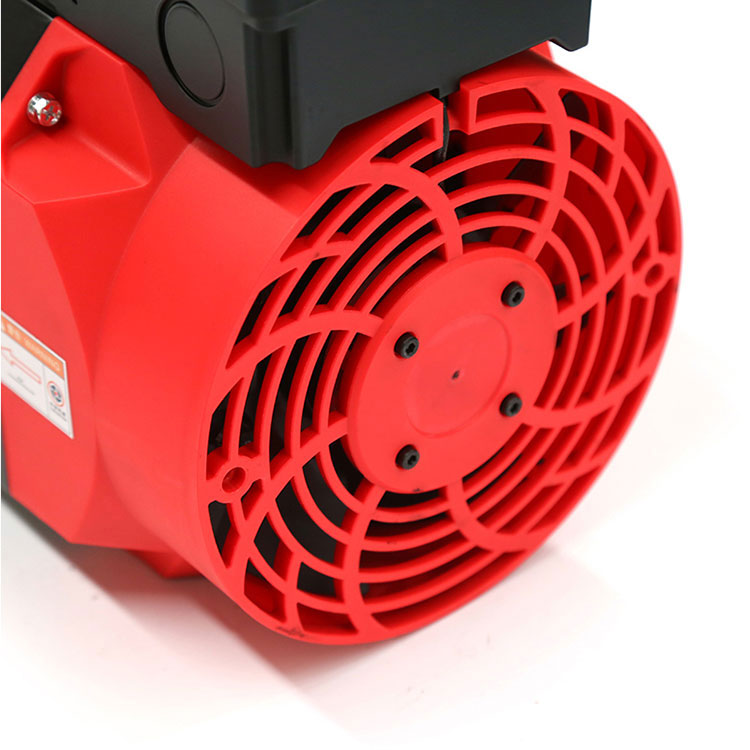

Wentylator chłodzący

WENTYLATOR 000LN3

Oceniany ciąg

MOC ZNAMIONOWA

34 W/0,22 A

Napięcie wyjściowe

NAPIĘCIE ZNAMIONOWE

1 faza 220 V

koder

ENKODER

Liczba impulsów na wykres

KAŻDA LICZBA PLLSE



Metoda wyjściowa

WYJŚCIE MCDE



aparat hamulcowy

HAMULEC HGGNG

nazwa

NAZWA



Parametry danych

PAEAMETER DANYCH




2. Zastosowanie serwosilnika wrzecionowego


 Serwomotor wrzeciona jest szeroko stosowany we wszelkiego rodzaju sprzęcie do obróbki obrabiarek, takim jak tokarka, frezarka, szlifierka, wiertarka i inny sprzęt maszynowy. Jego główną funkcją jest napędzanie wrzeciona, sterowanie prędkością i położeniem ruchu wrzeciona, tak aby proces obróbki obrabiarki osiągnął oczekiwaną precyzję i wydajność. Wśród nich zaletą serwosilnika wrzecionowego jest to, że może szybko reagować na sygnały sterujące ruchem, zapewniać dużą prędkość i wysoką precyzję kontroli prędkości i położenia oraz mieć pewną stabilność pracy i nośność.

Zastosowanie serwomotoru wrzeciona może poprawić precyzję obróbki obrabiarki i zwiększyć wydajność produkcji. W automatycznych obrabiarkach obrabiarki CNC i inne precyzyjne obrabiarki stanowią zasadniczą część, spełniającą wymagania dotyczące szybkiego i precyzyjnego przetwarzania. Jednocześnie serwomotor wrzeciona może być również stosowany w automatyce przemysłowej, lotnictwie, sprzęcie medycznym i innych dziedzinach, aby zapewnić wsparcie napędu automatyki dla różnych gałęzi przemysłu.


3. Różnica między serwosilnikiem wrzecionowym a zwykłym silnikiem



1. konstrukcja fizyczna

Silnik serwo-wrzecionowy to serwomotor z wbudowanym wrzecionem, który integruje wrzeciono, silnik serwo i synchronizator. Podczas gdy zwykły serwomotor jest tylko niezależnym serwomotorem, który musi być skoordynowany z innym sprzętem mechanicznym, aby osiągnąć odpowiednie funkcje.

2. metoda kontroli

Silnik wrzeciona serwo wykorzystuje sterownik wrzeciona do sterowania prędkością wrzeciona, a sterownik serwo do realizacji kontroli momentu obrotowego i prędkości. Sterowanie zwykłym serwomotorem opiera się głównie na trzech aspektach położenia, prędkości i momentu obrotowego, a jego tryb sterowania jest bardziej złożony.

3. wymagania dotyczące wydajności

Silnik wrzeciona serwo nadaje się głównie do zastosowań wymagających dużej prędkości obrotowej i precyzyjnego przetwarzania, wymagających dużej dokładności sterowania, szybkiej reakcji, a także do jednoczesnego sterowania wrzecionem i serwomotorem. Zapotrzebowanie na sterowanie zwykłym serwomotorem dotyczy głównie położenia, prędkości i momentu obrotowego. Te trzy aspekty mają bardzo wysokie wymagania, muszą zapewnić dokładność i wydajność sterowania.



4. Główny schemat ideowy serwosilnika



 Obrót do przodu i do tyłu: błąd prędkości +/-1 obr./min, przyspieszanie i zwalnianie 3000 obr./min przez 1 sekundę.

 Niezależny quasi-stop: pozycjonowanie z dużą precyzją (0,03), wygodne góra i dół robota obrabianego.

 Gwintowanie sztywne: gwintowanie sztywne do 3000 obr/min, ząb M3 o minimalnej mocy.

 Funkcja osi C: dokładność separacji może osiągnąć +/-1 impuls, a dokładność pojazdu i frezowania może wynosić zaledwie 0,01 obr./min.

 Ciężkie cięcie przy niskiej prędkości: natychmiastowe 3-krotne przeciążenie, zapewnia stabilną prędkość cięcia, odpowiednią do obróbki odlewów.

 Precyzyjna obróbka z dużą prędkością: stała moc wyjściowa powyżej 1500 obr./min, stabilna prędkość, gwarantowane wykończenie.

 Silne zastosowanie: można go stosować z wieloma maszynami górnymi krajowymi i zagranicznymi (system CNC, PLC itp.).

Potężny rozwój wtórny: możesz dostosować funkcje specjalne zgodnie z wymaganiami klienta.
