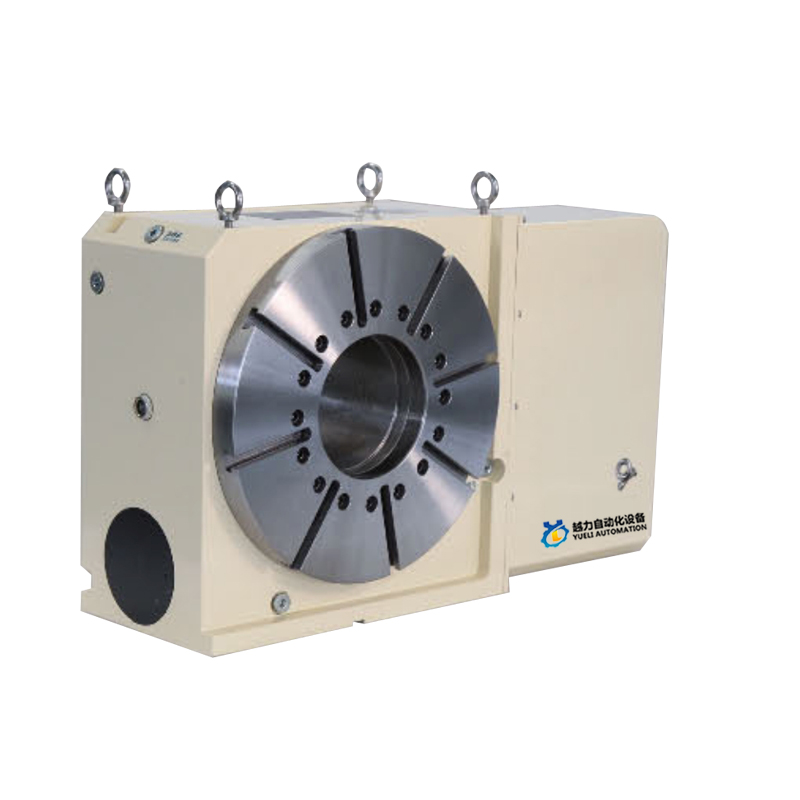

Fabrycznie bezpośrednio 400 czteroosiowy gramofon CAM wyprodukowany w Chinach za niską cenę. YueLi jest producentem i dostawcą 400 czteroosiowych gramofonów CAM w Chinach.
Sprzedaż bezpośrednia w fabryce Jakość 400 czteroosiowych producentów i dostawców gramofonów CAM. YueLi jest producentem i dostawcą 400 czteroosiowych gramofonów CAM w Chinach.
Struktura przekładni rolkowej krzywkowej została przyjęta wewnątrz produktu.
Wstępne ściskanie łożyska igiełkowego wałka CAM bez napędu tocznego bez szczeliny.
Brak tarcia ślizgowego, ciągłe utrzymywanie charakterystyki braku szczeliny.
Wysoka dokładność powtarzania ruchu do przodu i do tyłu.
Wysoka sztywność, wysoka wydajność.
Nie powoduje niskiej dokładności ze względu na wzrost temperatury.
Nie ma potrzeby regularnej kalibracji i regulacji.
Zasada działania i charakterystyka gramofonu CNC typu krzywkowego
Zasada wstępnego ładowania
W porównaniu z tradycyjnym stołem obrotowym NC z przekładnią ślimakową, gramofon kratowy NC typu CAM charakteryzuje się wyższą precyzją
Charakterystyka robocza stopnia, dużej prędkości, zerowego luzu tylnego i dużego obciążenia. Wejściowe krzywki osiowe
Łożysko igiełkowe na wieży wału wyjściowego zakrzywionej powierzchni napędowej o stałej prędkości jest wstępnie skompresowaną przekładnią toczną,
Aby osiągnąć zerowy luz wsteczny i większą prędkość działania, ze względu na toczącą się przekładnię prawie do zera
Ruch cierny, dzięki czemu mechanizm może utrzymać transmisję bez luzu, wysoką precyzję pozycjonowania i nie ma takiej potrzeby
Należy regularnie wykonywać prace kalibracyjne i regulacyjne. Gramofon CNC typu Lattice CAM, Han z wykorzystaniem wału
Duże łożysko jest umieszczone na okrągłej zewnętrznej ścianie wału, a dwa końce wału wejściowego CAM są osadzone w podwójnych łożyskach.
Zwiększa także stabilność i nośność stołu obrotowego oraz może lepiej radzić sobie z obróbką. Wysoka prędkość i duża siła skrawania, poprawiają dokładność obróbki, wydajność i zmniejszają koszty.
NIE. |
Przedmiot |
Rolka CAM Suszarka 1M |
Typ przekładni ślimakowej |
1 |
Typ napędu |
Dw Kąt wyjściowy |
- CCWa Outout 360 |
2 |
Stan napędu |
Kontakt toczący się |
Przesuń kontakt |
3 |
Materiał: Twardość styku |
Wał krzywkowy:Stal do hartowania; HRC60 |
Wał ślimakowy: Stal hartowana; HRC60 |
Popychacze krzywkowe;Stal łożyskowa; HRC60 |
przekładnia ślimakowa; Brąz fosforowy; HB90 |
||
4 |
Wstępnie załaduj |
○TAK |
X N0 |
5 |
Wydajność transmisji |
〇Wyżej |
△Niższy |
|
Pozycja nr 0. |
Konkurent |
|
Zwolnić zacisk wrzeciona |
|||
Przyspieszenie |
|||
Liniowy ruch obrotowy |
Liniowy ruch obrotowy |
||
Zmniejszać prędkość |
Zmniejszać prędkość |
||
Zwolnienie obróbki |
Zwolnienie obróbki |
||
Wrzeciono zaciskowe |
Wrzeciono zaciskowe |
||
Czas cyklu |
Czas cyklu |
Pojemność prędkości |
Sztywność |
|
|
Trwałość |
3 Łożysko wałeczkowe |
|
|
KOD NR |
JEDNOSTKA |
Yueli400 |
|
Średnica stołu |
φmm |
400 |
|
Wysokość środka |
mm |
255 |
|
Otwór na wrzeciono |
φmm |
160 |
|
Szerokość szczeliny T |
mm |
14 |
|
Szerokość klucza prowadzącego |
mm |
18 |
|
Siłownik |
FANUC |
b22 |
|
MITSUBISH |
HF302 |
||
Minimalny przyrost |
|
0,001° |
|
Przekładnia zębata |
|
~1:60 |
|
Maksymalna prędkość obrotowa (3000 obr./min) |
obr./min |
30 |
|
Moment wyjściowy |
kg/m |
220 |
|
Zasoby hydrauliczne pneumatyczne/hydrauliczne |
kg/m² |
35 |
|
Wyjściowy moment obrotowy przy hamulcu |
kg/m |
220 |
|
Dokładność indeksowania |
sek |
15 |
|
Powtarzalność |
sek |
4 |
|
Jakość produktu |
kg |
350 |
|
Dopuszczalne waga ciężka |
pionowy |
kg |
200 |
poziomy |
kg |
500 |
|
konik pionowy |
kg |
500 |
|
Dopuszczalne obciążenie |
F |
kgf-m |
4000 |
|
P*L kgf-m |
280 |
|
|
P*L kgf-m |
250 |
