Silnik przekładniowy

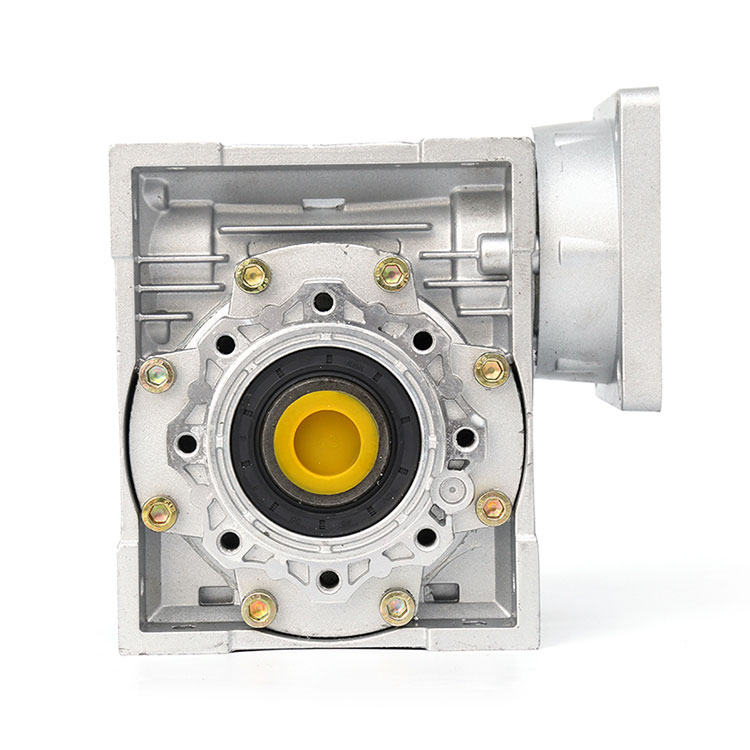

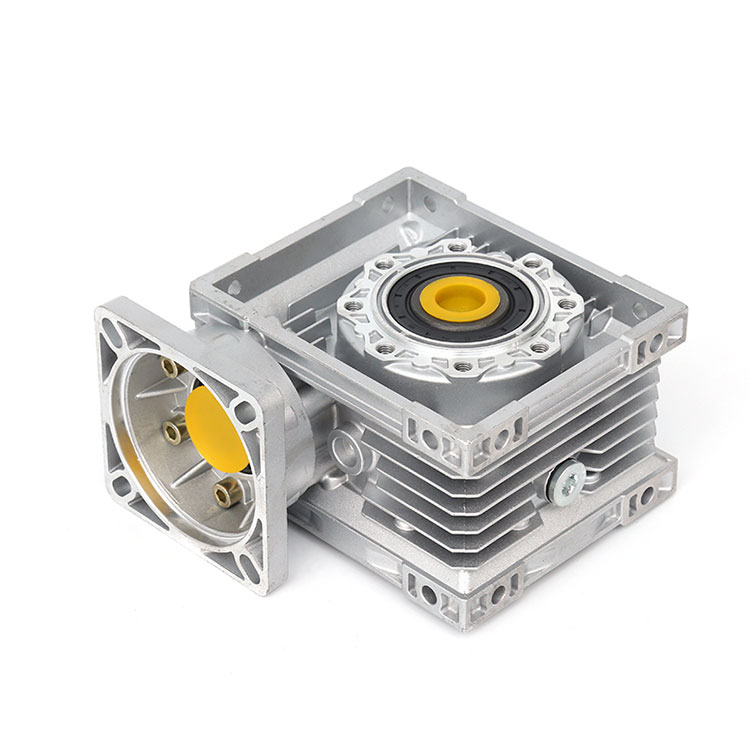

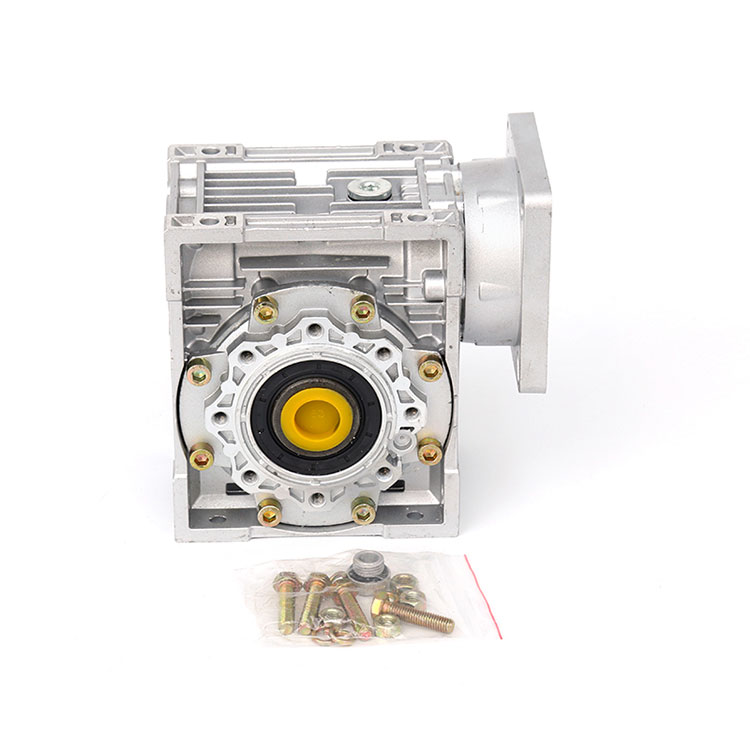

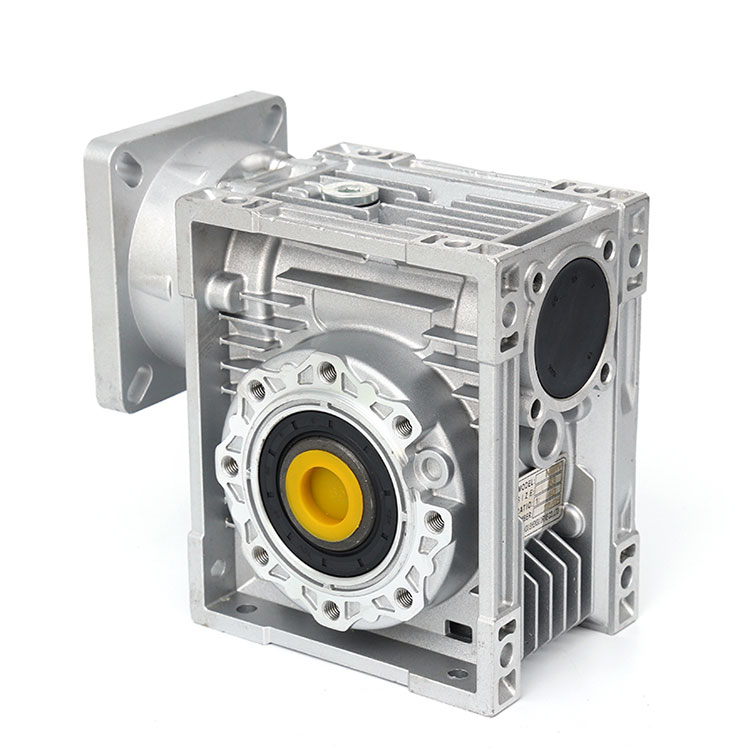

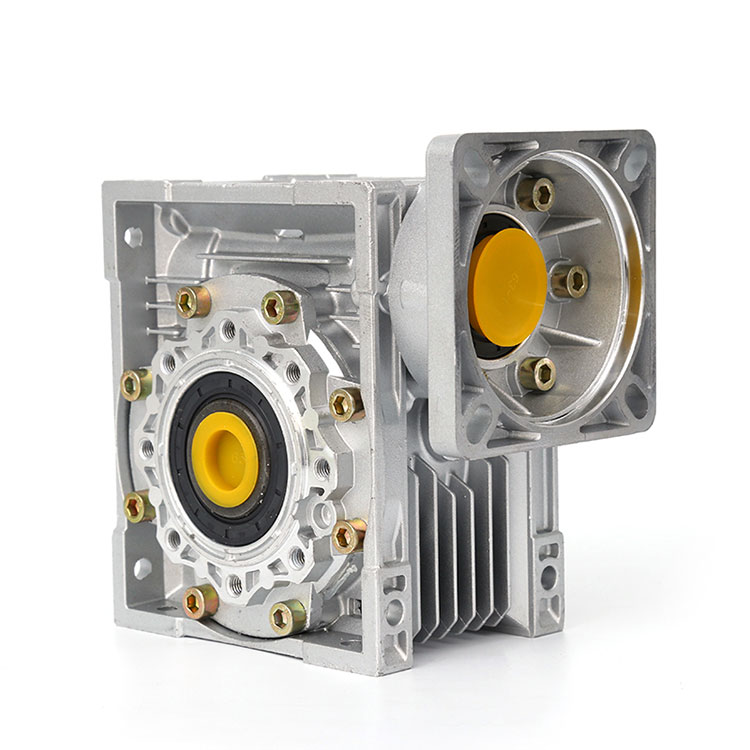

Reduktor RV 63 jest jednym z modeli reduktora ślimakowego serii RV. Składa się z ślimaka i koła ślimakowego, o zwartej konstrukcji, dużym przełożeniu i maszynie przekładniowej z funkcją samoblokowania w określonych warunkach. Jest to jeden z najczęściej stosowanych reduktorów.

Reduktor RV 63 zgodny z normą krajową GBl0085-88 cylindryczne parametry ślimaka, pochłaniające najbardziej zaawansowaną technologię w kraju i za granicą, unikalna i nowatorska konstrukcja w kształcie „kwadratowego pudełka”, kształt pudełka jest piękny, z wysokiej jakości aluminium odlew ciśnieniowy ze stopu, ma następujące zalety:

1, zwarta konstrukcja mechaniczna, lekka objętość i kształt, mały i wydajny;

2, dobra wydajność wymiany ciepła, szybkie odprowadzanie ciepła;

3, łatwa instalacja, elastyczna i lekka, doskonała wydajność, łatwa konserwacja i naprawa;

4, płynna praca, niski poziom hałasu, trwałe;

5, silne zastosowanie, bezpieczeństwo i niezawodność.

Obecnie jest szeroko stosowany w różnych gałęziach przemysłu urządzeń do mechanicznego spowalniania procesów produkcyjnych, co jest dobrze odbierane przez użytkowników. Jest to najlepszy wybór dla nowoczesnych urządzeń przemysłowych, umożliwiający osiągnięcie dużego momentu obrotowego, dużego przełożenia prędkości, niskiego poziomu hałasu i wysokiej stabilności mechanicznego urządzenia sterującego przekładnią zwalniającą.

 Schemat struktury produktu

1, płynna skrzynia biegów, wibracje, uderzenia i hałas są małe, duży współczynnik hamowania, szeroka wszechstronność, może być stosowany z różnorodnym sprzętem mechanicznym.

2, może uzyskać duże przełożenie z przekładnią jednostopniową, zwartą konstrukcją, większość modeli reduktorów ma dobre samoblokowanie, wyposażenie mechaniczne spełniające wymagania dotyczące hamowania może uratować urządzenie hamujące.

3. Strata tarcia sprzęgającego zęba ślimaka i powierzchni zęba ślimaka jest duża, więc wydajność przekładni jest niższa niż w przypadku przekładni, łatwo się nagrzewa i ma wyższą temperaturę.

4. Wyższe wymagania dotyczące smarowania i chłodzenia.

5, dobre wzajemne dopasowanie, koła ślimakowe są produkowane zgodnie z normami krajowymi, łożyska, uszczelnienia olejowe są stosowane w standardowych częściach.

6, typ skrzynki dzieli się na typ podstawowy (korpus skrzyni to konstrukcja pionowa lub pozioma z płytą podłogową) i typ uniwersalny (korpus skrzyni jest prostopadłościenny, z wieloma bokami ze stałymi otworami na śruby, bez płyty podłogowej lub innej płyty podłogowej i innych typów konstrukcyjnych)

7, tryb połączenia wału wejściowego ma typ podstawowy (pojedynczy wał wejściowy i podwójny wał wejściowy), z dwoma rodzajami kołnierza silnika.

8. Kierunek położenia osi wyjściowej i wejściowej oraz oś wejściowa w dół i w górę; oś wyjściowa w górę i w dół; oś wejściowa w górę i w dół.

9, dostępny reduktor RV 63 i inny reduktor serii RV 2 lub 3 reduktor wielostopniowy, w celu uzyskania doskonałego przełożenia.

Zmniejszony wybór silnika

Przegląd produktu Podsumowanie produktu

Jednostopniowy reduktor ślimakowy

Dzięki zastosowaniu wysokiej jakości korpusu odlewanego ciśnieniowo ze stopu aluminium, wygląd jest lekki

● Wysoka nośność, stabilna przekładnia, niski poziom wibracji, niski poziom hałasu.

● Różnorodne struktury połączeń z mocą wejściową i wyjściowym momentem obrotowym, aby sprostać potrzebom różnych połączeń; Konstrukcja w kształcie skrzynki i układ otworów w podstawie dostosowują się do różnych metod instalacji, duża wszechstronność.

● Małe i średnie skrzynie mają całkowicie zamkniętą konstrukcję, mocne uszczelnienie, olej smarujący wewnątrz skrzynki nie jest łatwy do utraty i zniszczenia, nie wymagają wymiany, są łatwe w utrzymaniu.

 Dwustopniowy reduktor ślimakowy

● Składa się z jednostopniowego reduktora ślimakowego, ze wszystkimi zaletami jednostopniowego reduktora ślimakowego i uzyskania dużego przełożenia.

● Typowe modele kombinacji dwustopniowych to: 25 / 30,25 / 40,30 / 40,30 / 50,30 / 63,40 / 75,40 / 90,50 / 110,63 / 130,63 / 150. Jeśli użytkownicy mają specjalne wymagania, mogą wybrać 25,30,40,50,63,75,90,110,130,150 jako połączone jednostki zgodnie z rzeczywistymi potrzebami.

Metoda wyboru Współczynnik usług

Aby prawidłowo wybrać reduktor ślimakowy NMRV, należy najpierw zapoznać się z następującymi punktami:

● warunki obciążenia częstotliwość stosowania M book cong 2 nie umieraj z ziemi, aby zapłacić górę

● sytuacja w działaniu. Określ współczynnik warunków pracy K1 i współczynnik korygujący warunki pracy K2

● Typy obciążeń mechanicznych A, B i C określono zgodnie z tabelą 1.

● Zgodnie z tabelą 2 sprawdzić współczynnik korygujący warunki pracy K2.

Strona-07

Dobór rodzajów obciążeń mechanicznych (tabela 1)

Tabela 1. Wybór klasyfikacji obciążenia maszyny

Wybrano współczynnik korekcji warunków pracy K2 (tabela 2)

Wybierany jest współczynnik warunków pracy K1 (rysunek 1). Wykres 1. Współczynnik warunków pracy K1

 Wybierz reduktor

● Użytkownik musi najpierw wyznaczyć wejściowe obciążenie mechaniczne T (moment obrotowy) maszyny roboczej, T pomnożone przez współczynnik warunków pracy K1, a następnie pomnożone przez współczynnik korygujący warunki pracy K 2, czyli otrzymać wartość wyjściowego momentu obrotowego reduktora i w połączeniu z przełożeniem prędkości lub wartością prędkości wyjściowej wybierz wymagane specyfikacje reduktora.

● Użytkownik może również obliczyć wyjściowy moment obrotowy na podstawie znanej mocy wejściowej, w połączeniu z wartością przełożenia lub wartością wyjściowej prędkości obrotowej i wybrać reduktor.

Wybór próbek

Przykład 1. Uniwersalny przenośnik taśmowy (równomierne obciążenie)

Moment obrotowy: 19 Nm, czas pracy 8 godzin dziennie

Prędkość: około 55 obr/min, częstotliwość początkowa: 10 razy/godz

Reduktor: 1/25, temperatura otoczenia: wewnątrz 25℃

① Zgodnie z tabelą 1 określa się rodzaj obciążenia

Typ obciążenia: brak obciążenia równomiernego, wybierz A;

② Według FIG. 1, weź punkt przecięcia częstotliwości wynoszący 10 razy na godzinę na linii A i znajdź współczynnik K1=1 czasu pracy wynoszącego 8 godzin dziennie;

③ Według tabeli 2 współczynnik K2=1;

④ Wtedy wartość momentu obrotowego wynosi 19 K1 K2=1911=19 N. Oraz m, z opcjonalnym najbliższym 19 N. Reduktor prędkości m.

Wybrany wynik: NMRV30-1/25

Moc wejściowa wynosi 0,18 kW, prędkość wyjściowa wynosi 56 obr./min, a wyjściowy moment obrotowy wynosi 21 Nm

Przykład 2. Przenośnik taśmowy (średnie obciążenie udarowe)

Moment obrotowy: 65N. M., czas trwania: 16 godzin/dzień,

N,00 razy/godz.,

Reduktor: 1/60, Zła temperatura: 35 ℃, bezpośrednie połączenie silnika

① Zgodnie z tabelą 1 określa się rodzaj obciążenia

Typ obciążenia: łagodne obciążenie udarowe, wybierz B;

② Według FIG. 1, weź punkt podparcia częstotliwości 100 razy / godzinę na linii B i znajdź współczynnik czasu pracy 16 godzin / dzień K1 = 1,65;

③ Według tabeli 2 współczynnik K2=1,15;

④ Wartość momentu obrotowego wynosi 65xK1xK2=70x1,65x1,15=1 23 N. Oraz m, można wybrać najbliższe 123N. Reduktor prędkości m.

Wybrany wynik: NMRV63-1/60

Moc wejściowa wynosi 0,55 kW, prędkość wyjściowa wynosi 23,3 obr./min, a wyjściowy moment obrotowy wynosi 140 Nm

Opis numeru modelu: Uwagi dotyczące modelu

Modele krajowe i zagraniczne kontrolują tabelę porównawczą modelu

Proces procesowy i sprzęt testujący

Technika i sprzęt testujący

Z precyzyjnymi obrabiarkami CNC i centrum obróbczym, zaawansowanym sprzętem i przyrządami testującymi

Doskonała technologia oraz rygorystyczny i doskonały system zarządzania jakością

Spotkaj się z elitą profesjonalną i techniczną oraz zespołem naukowo-technologicznym na najwyższym poziomie

W pełni wykorzystaj nową technologię, nowy proces i nowe materiały, aby zapewnić stabilność i niezawodność produktów

Jakość produktu wynika z zaawansowanych środków produkcyjnych, a poczucie jakości wynika z ciągłych innowacji

sprawy wymagają uwagi

1. Temperatura środowiska pracy wynosi -40 ℃ - + 40 ℃. Gdy temperatura środowiska pracy jest niższa niż 0 ℃, olej smarowy musi zostać podgrzany do temperatury wyższej niż 0 ℃ przed uruchomieniem. Gdy temperatura środowiska pracy jest wyższa niż 40 ℃, należy zastosować środki chłodzące.

2. Reduktor ślimakowy może obracać się dodatnio i odwrotnie

profil firmy

Quanzhou Yue eli Automation Equipment Co., Ltd. to zbiór prac rozwojowych, rozwojowych, projektowych i produkcyjnych jako jeden z profesjonalnych producentów, dysponujący najwyższej klasy badaniami naukowymi i personelem technicznym.

 Siedziba firmy znajduje się w znanym na całym świecie kurorcie turystycznym-Hangzhou. Po ponad 20 latach ciężkiej pracy, ciągłego doskonalenia, skala produkcji przedsiębiorstwa rośnie, różnorodność

Stopniowo doskonały, utworzył osiem serii, ponad 30000 rodzajów specyfikacji reduktora, to krajowa produkcja skali reduktora ślimakowego, jednego z najbardziej kompletnych producentów.

 W celu dalszej poprawy jakości produktów, zaspokojenia rosnącego zapotrzebowania rynku, poprawy ogólnej jakości zarządzania przedsiębiorstwem, firma w swoich krajowych odpowiednikach objęła wiodącą rolę we wdrażaniu i komunikacji

Ponad międzynarodowy certyfikat systemu jakości ISO9001:2000.

 Wysokiej jakości personel, zaawansowany i wydajny sprzęt do przetwarzania, ścisły system zapewnienia jakości, doskonała obsługa posprzedażna, zdobyły szeroką zależność użytkowników krajowych i zagranicznych, sieci sprzedaży

 Produkty są eksportowane do wszystkich głównych prowincji i miast kraju, do Stanów Zjednoczonych, Kanady, Japonii, Korei Południowej i Azji Południowo-Wschodniej, a także do innych krajów i regionów.

Technologia Yue Force daje pewność przyszłości i zapewni klientom najbardziej satysfakcjonujące produkty i najlepsze usługi przy bardziej rygorystycznych wymaganiach i wyższym punkcie wyjścia.
