500 Czteroosiowy gramofon CAM
  • 500 Czteroosiowy gramofon CAM500 Czteroosiowy gramofon CAM

500 Czteroosiowy gramofon CAM

Najnowszy czteroosiowy gramofon CAM 500 Hot Sale wyprodukowany w Chinach. YueLi jest producentem i dostawcą 500 czteroosiowych gramofonów CAM w Chinach.

Wyślij zapytanie

Opis produktu

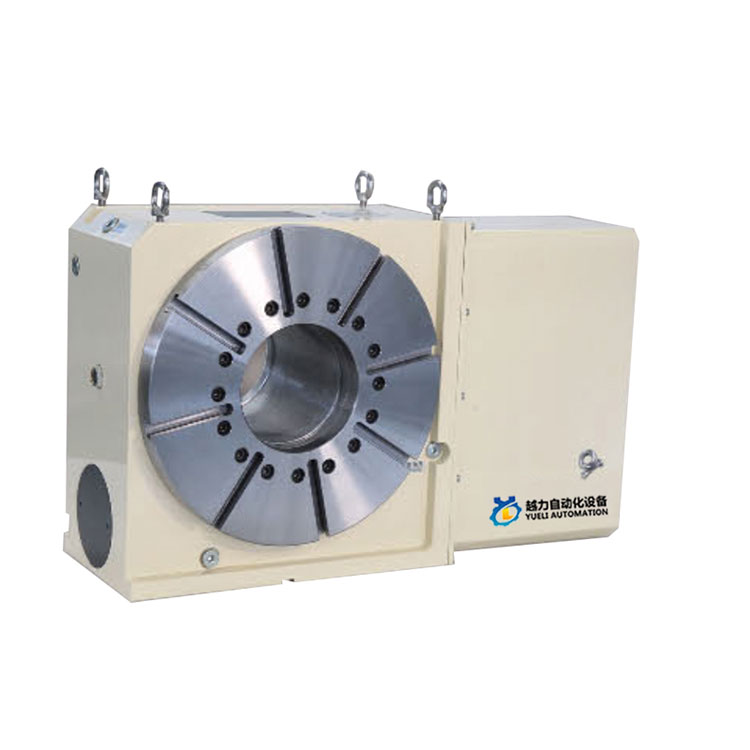

Czteroosiowy gramofon CAM Yueli 500

Obrót CNC z zerowym luzem typu CAM

Kup gorącą sprzedaż czteroosiowego gramofonu CAM 500 wyprodukowanego w Chinach. YueLi jest producentem i dostawcą 500 czteroosiowych gramofonów CAM w Chinach.


Struktura przekładni wałka krzywkowego jest zastosowana wewnątrz produktu.

Wstępne ściskanie łożyska igiełkowego wałka CAM bez napędu tocznego bez szczeliny.

Brak tarcia ślizgowego, ciągłe utrzymywanie charakterystyki braku szczeliny.

Wysoka dokładność powtarzania ruchu do przodu i do tyłu.

Wysoka sztywność, wysoka wydajność.

Nie powoduje niskiej dokładności ze względu na wzrost temperatury.

Nie ma potrzeby regularnej kalibracji i regulacji.



Zasada działania i charakterystyka gramofonu CNC typu krzywkowego

Zasada wstępnego ładowania



W porównaniu z tradycyjnym stołem obrotowym NC z przekładnią ślimakową, gramofon kratowy NC typu CAM charakteryzuje się wyższą precyzją

Charakterystyka robocza stopnia, dużej prędkości, zerowego luzu tylnego i dużego obciążenia. Wejściowe krzywki osiowe

Łożysko igiełkowe na wieży wału wyjściowego zakrzywionej powierzchni napędowej o stałej prędkości jest wstępnie skompresowaną przekładnią toczną,

Aby osiągnąć zerowy luz wsteczny i wyższą prędkość pracy, ze względu na toczącą się przekładnię prawie do zera

Ruch cierny, dzięki czemu mechanizm może utrzymać transmisję bez luzu, wysoką precyzję pozycjonowania i nie ma takiej potrzeby

Należy regularnie wykonywać prace kalibracyjne i regulacyjne. Gramofon CNC typu Lattice CAM, Han z wykorzystaniem wału

Duże łożysko jest umieszczone na okrągłej zewnętrznej ścianie wału, a dwa końce wału wejściowego CAM są osadzone w podwójnych łożyskach.

Zwiększa także stabilność i nośność stołu obrotowego oraz może lepiej radzić sobie z obróbką. Wysoka prędkość i duża siła skrawania, poprawiają dokładność obróbki, wydajność i zmniejszają koszty.



Porównanie charakterystyki mechanizmu gramofonu NC typu CAM z zerowym luzem



NIE.

Przedmiot

Rolka  CAM  Suszarka  ​​1M

Typ przekładni ślimakowej

1

Typ napędu

Dw

Kąt wyjściowy



- CCWa Outout 360

2

Stan napędu

Kontakt toczący się

Przesuń kontakt

3

Materiał: Twardość styku

Wał krzywkowy:Stal do hartowania; HRC60

Wał ślimakowy: Stal hartowana; HRC60

Popychacze krzywkowe;Stal łożyskowa; HRC60

przekładnia ślimakowa; Brąz fosforowy; HB90

4

Wstępnie załaduj

○TAK

X N0

5

Wydajność transmisji

〇Wyżej

△Niższy

Czas pozycjonowania 90° (Przykład)


Pozycja nr 0.

Konkurent


Zwolnić zacisk wrzeciona

Przyspieszenie

Liniowy ruch obrotowy

Liniowy ruch obrotowy

Zmniejszać prędkość

Zmniejszać prędkość

Zwolnienie obróbki

Zwolnienie obróbki

Wrzeciono zaciskowe

Wrzeciono zaciskowe

Czas cyklu

Czas cyklu


Pojemność prędkości
Sztywność



Trwałość
3 Łożysko wałeczkowe


Yueli500  Dane referencyjne



KOD NR

JEDNOSTKA

Yueli500

Średnica stołu

φmm

500

Wysokość środka

mm

320

Otwór na wrzeciono

φmm

200


Szerokość szczeliny T

mm

14

Szerokość klucza prowadzącego

mm

18

Siłownik

FANUC

b22

MITSUBISH

HF302

Minimalny przyrost



0,001°

Przekładnia zębata



1:80

Maksymalna prędkość obrotowa (3000 obr./min)

obr./min

25

Moment wyjściowy

kg/m

350

Zasoby hydrauliczne pneumatyczne/hydrauliczne

kg/m²

40

Wyjściowy moment obrotowy przy hamulcu

kg/m

350

Dokładność indeksowania

sek

15

Powtarzalność

sek

4

Jakość produktu

kg

600

Dopuszczalne

waga ciężka

pionowy

kg

400

poziomy

kg

800

konik pionowy

kg

800

Dopuszczalne obciążenie



kgf-m

5000

P*L

kgf-m

400

F

P*L

kgf-m

350


Yueli500 Wymiary gramofonu
