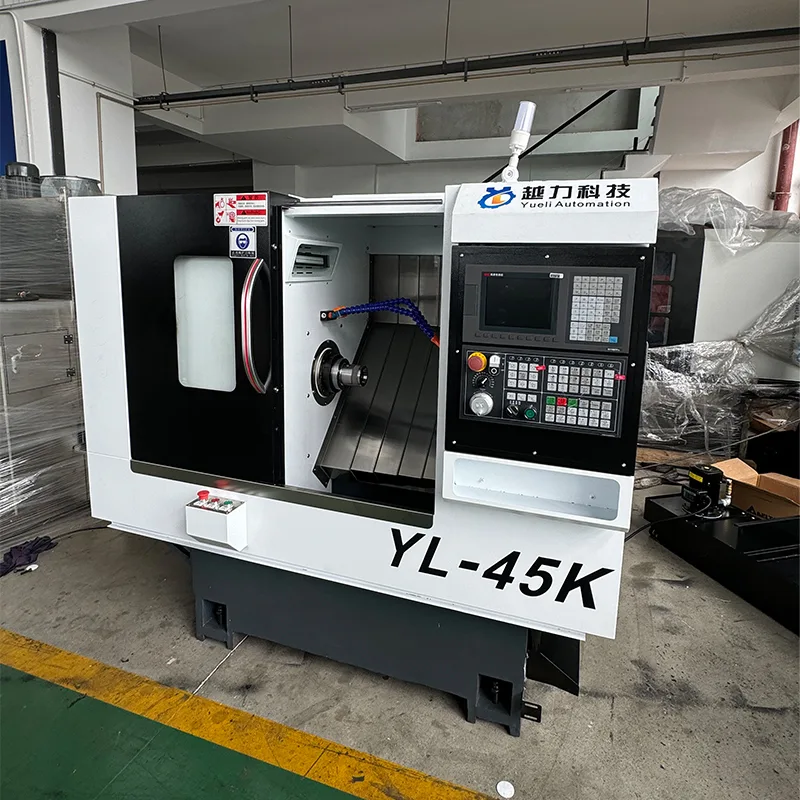

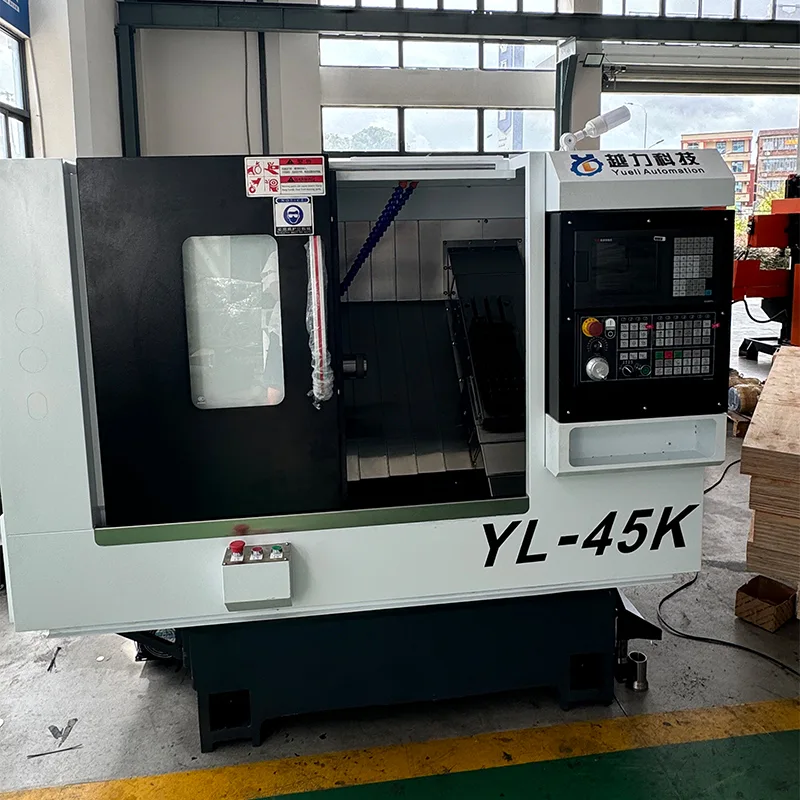

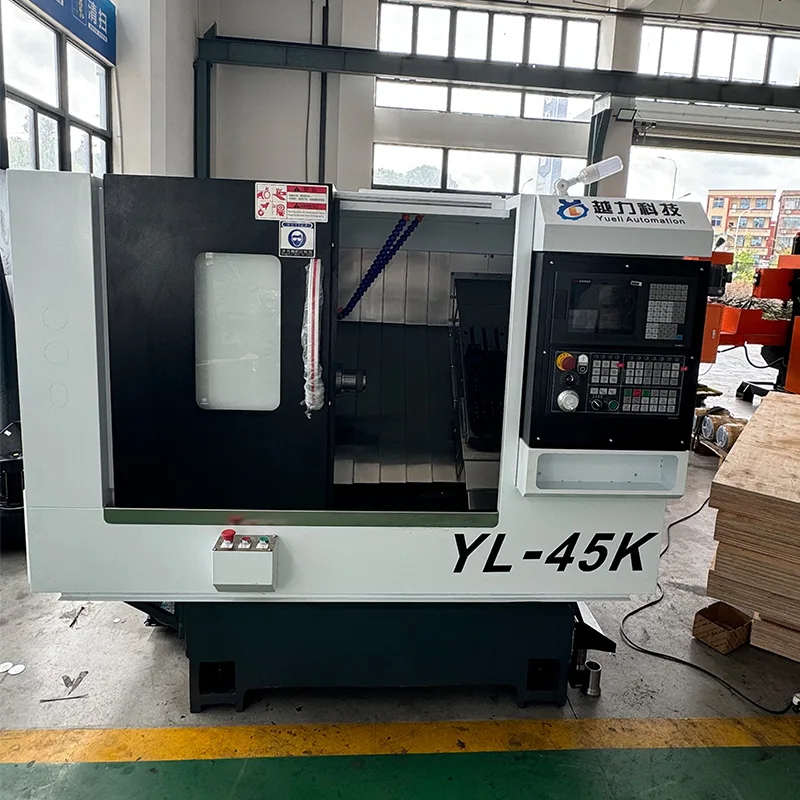

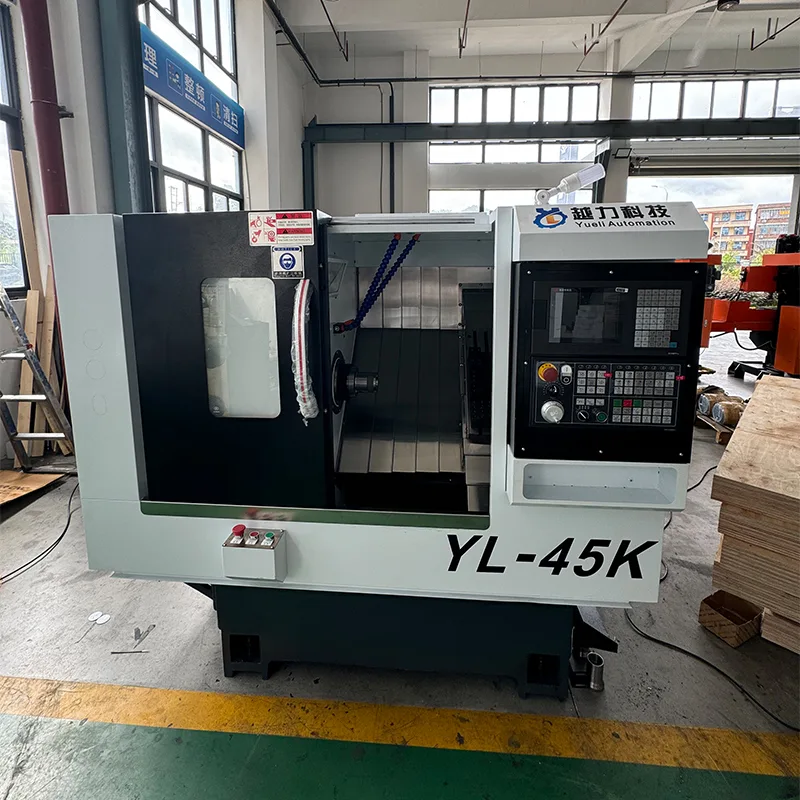

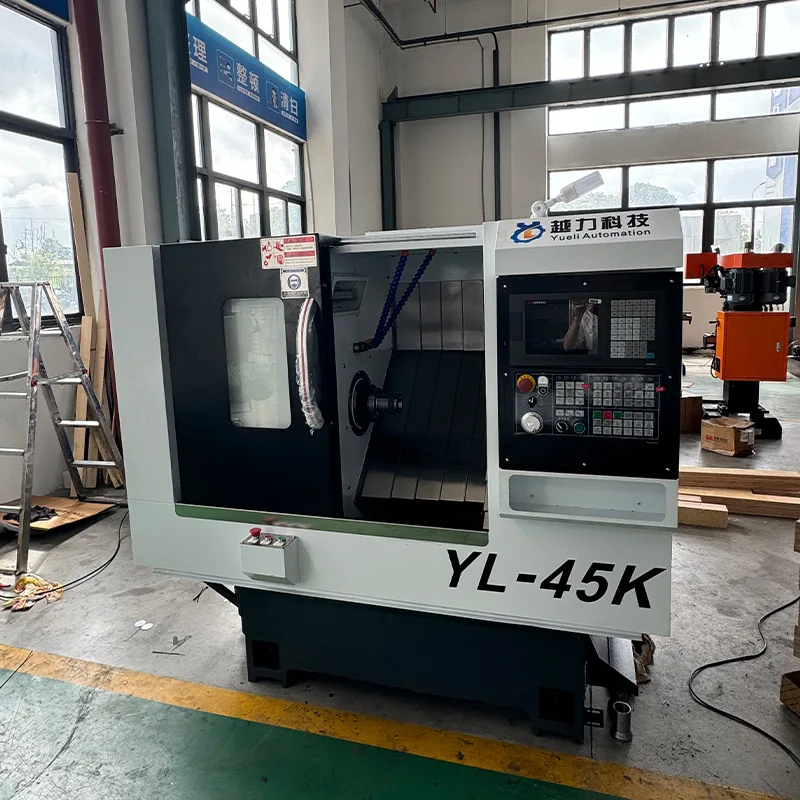

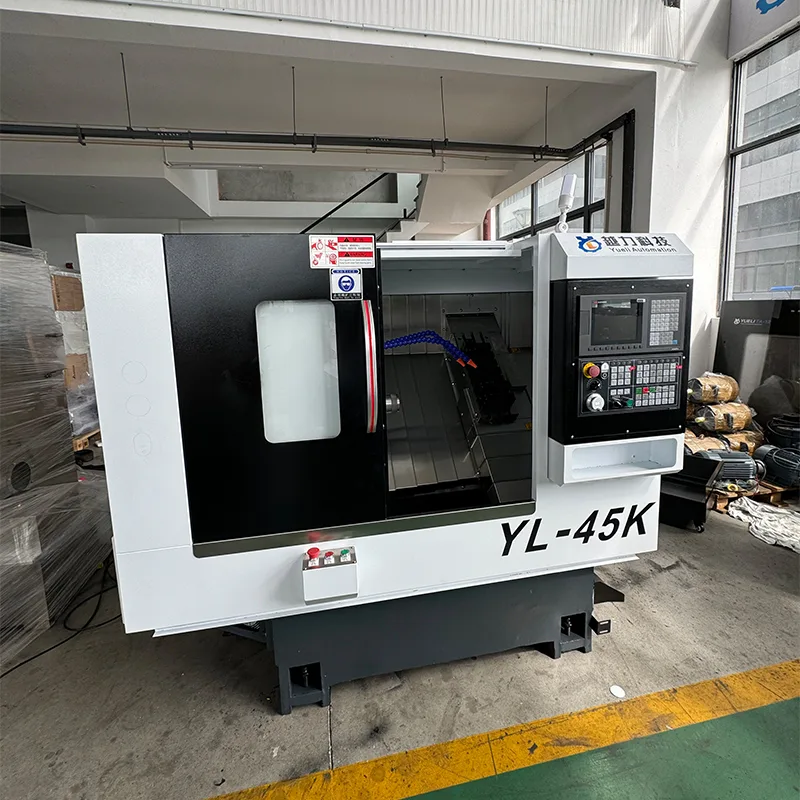

Tokarka CNC ze skośnym łożem z serwomechanizmem i konikiem hydraulicznym

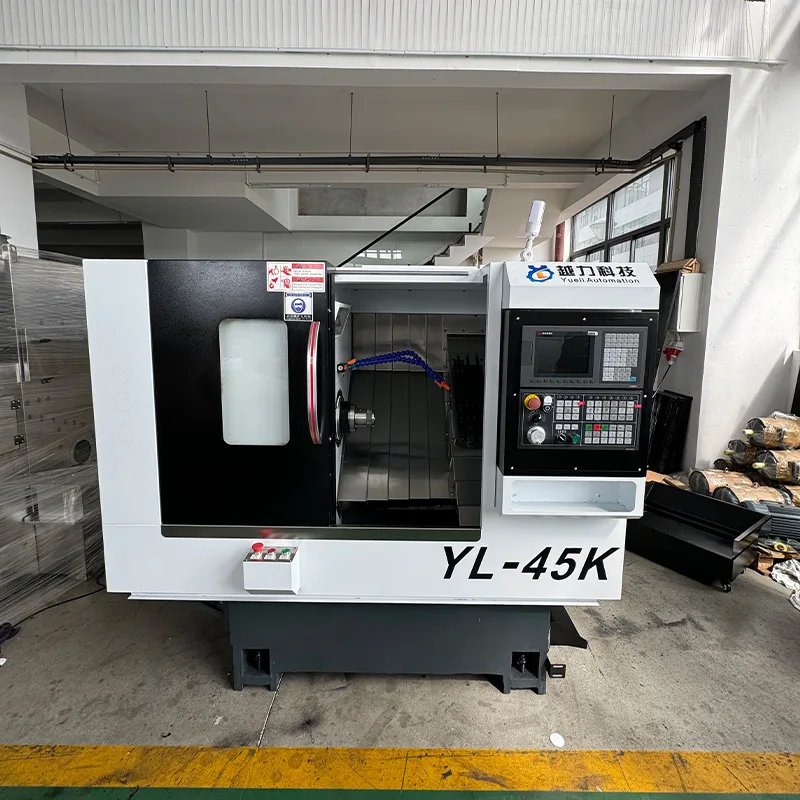

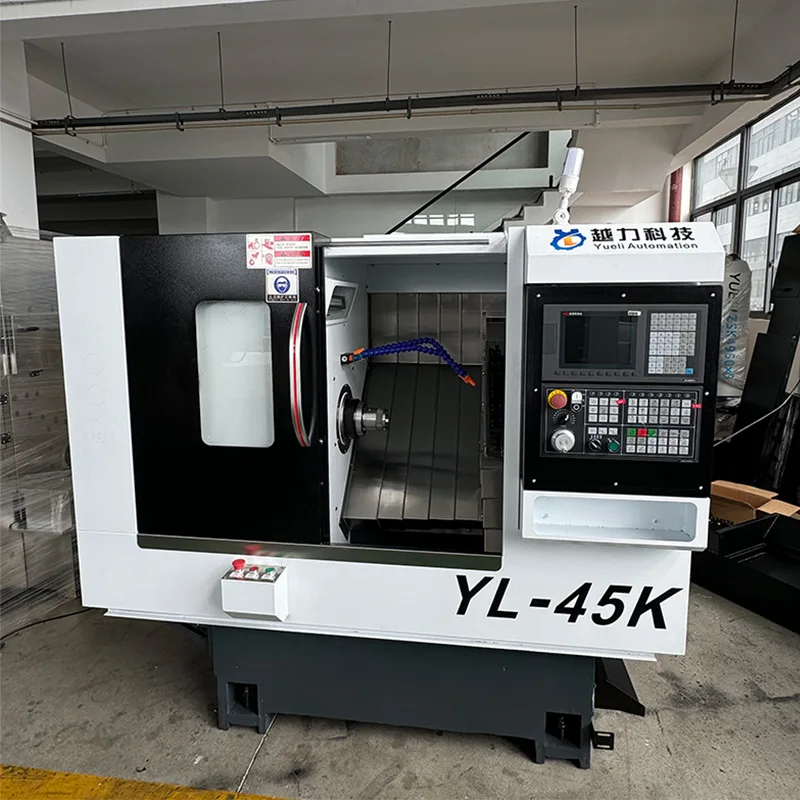

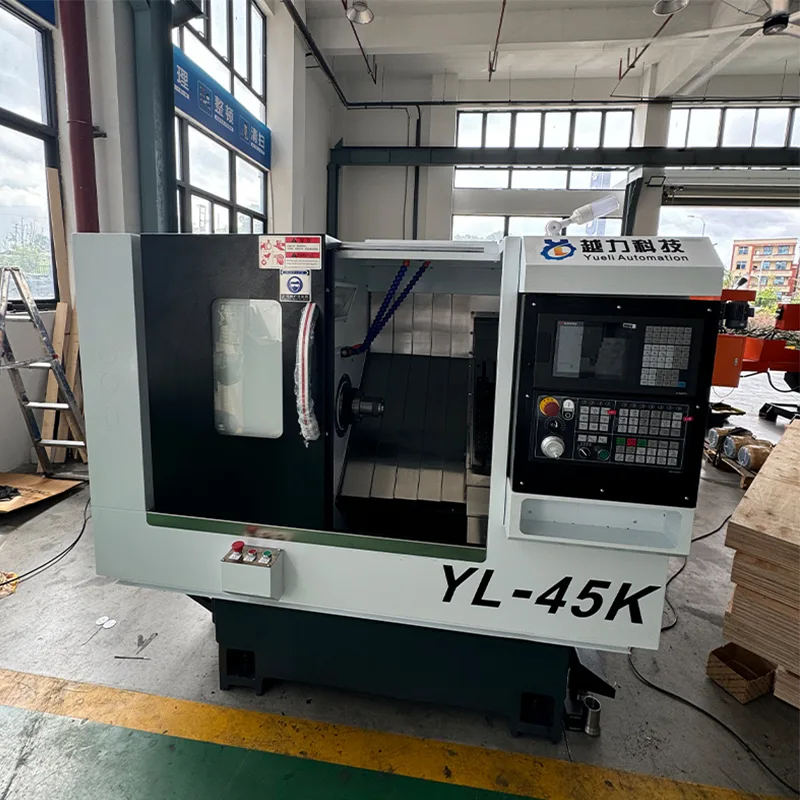

Tokarka CNC ze skośnym łożem z serwomechanizmem i konikiem hydraulicznym (model YL-46K) to precyzyjna tokarka wyprodukowana przez firmę Quanzhou Yueli Automation Equipment Co., Ltd. Konstrukcja łoża ze skośnym łożem pod kątem 30 stopni zapewnia sztywność i wydajne usuwanie wiórów podczas ciężkich operacji skrawania. Wyposażona w system CNC FANUC Oi-TF PLUS (5) oraz precyzyjne śruby kulowe Japan THK 32 mm i liniowe prowadnice rolkowe 30 mm, maszyna zapewnia stałą dokładność i długoterminową stabilność. Silnik wrzeciona Huahong o mocy 7,5 kW oferuje zakres prędkości od 0 do 5000 obr./min. Konik hydrauliczny ze stożkiem MT4 i skokiem 500 mm zapewnia stabilne trzymanie przedmiotu obrabianego, a głowica rewolwerowa z 63 serwami umożliwia automatyczną wymianę narzędzi w celu zwiększenia wydajności produkcji.

Podstawowe funkcje

Tokarka CNC ze skośnym łożem z głowicą rewolwerową i konikiem hydraulicznym oferuje następujące kluczowe funkcje.

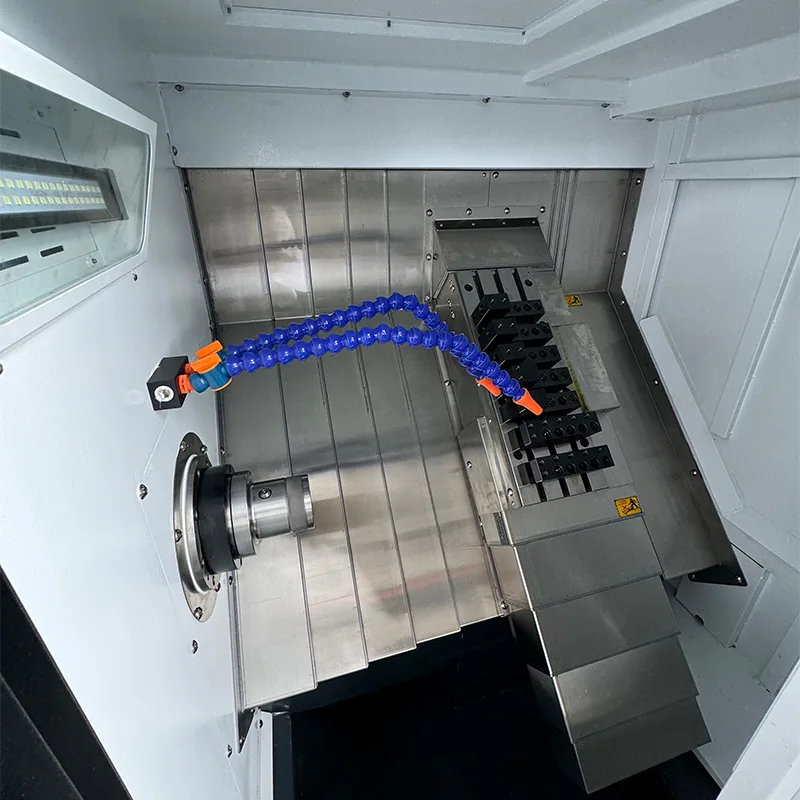

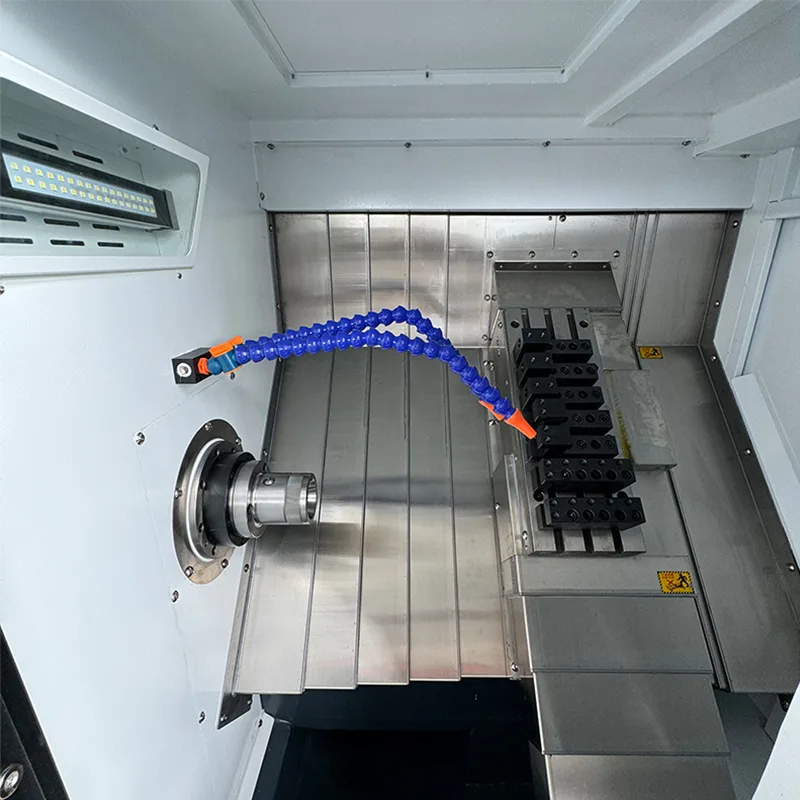

· Konstrukcja łoża skośnego: łoże nachylone pod kątem 30 stopni zapewnia większą sztywność i efektywny spływ wiórów podczas obróbki.

· Wrzeciono o wysokiej precyzji: precyzyjny zespół wrzeciona typu kasetowego z łożyskami Japan NSK. Wrzeciono model A2-5 o średnicy 170mm.

· Prowadnice Premium: Japońskie precyzyjne prowadnice liniowe THK 30 mm. Oś X z 4 blokami standardowymi, oś Z z 4 blokami rozszerzonymi.

· Precyzyjne śruby kulowe: Japońskie śruby kulowe THK 32 mm ze skokiem 10 mm dla osi X i Z.

· Wieżyczka serwo: 63 głowice serwo do szybkiego i dokładnego indeksowania narzędzi.

· Konik hydrauliczny: Konik z prowadzeniem liniowym i napędem hydraulicznym. Skok konika 500 mm ze stożkiem MT4.

· Układ napędowy silnika: Silnik wrzeciona głównego z napędem pasowym, serwomotory X i Z z bezpośrednim połączeniem napędowym.

Dane techniczne

Poniższa tabela zawiera kompletne parametry techniczne tokarki ze skośnym łożem CNC z głowicą rewolwerową i konikiem hydraulicznym.

Konfiguracja maszyny

Tokarka CNC ze skośnym łożem z głowicą rewolwerową i konikiem hydraulicznym jest zbudowana z następujących głównych komponentów i marek.

· System CNC: FANUC Oi-TF PLUS (5) z serwomotorami i napędami FANUC X/Z.

· Silnik wrzeciona: Huahong 7,5 kW.

· Śruby kulowe: Precyzyjne śruby kulowe Japan THK 32 mm.

· Liniowe prowadnice rolkowe: Japońskie precyzyjne prowadnice rolkowe THK 30 mm.

· Zespół wrzeciona: precyzyjny typ kasetowy z japońskimi łożyskami NSK.

· Hydrauliczny cylinder obrotowy: Tajwan.

· Stacja hydrauliczna: Tajwan.

· Głowica zasilająca: 3-sekcyjna, 11,4N.

· Pompa płynu chłodzącego: 750W.

Akcesoria standardowe

Każda tokarka CNC ze skośnym łożem z serwomechanizmem rewolwerowym i konikiem hydraulicznym jest dostarczana z następującymi akcesoriami.

· Tuleja sprężynująca do materiału mocującego – 1 szt. w komplecie.

· Uchwyty do narzędzi tokarskich – 3 sztuki.

· Uchwyty do narzędzi wiertniczych – 2 sztuki.

· Listwy narzędziowe do wiercenia – listwa przedłużająca ER20A, 2 sztuki.

· Zestaw kluczy imbusowych – 1 komplet.

Zastosowania i zalety

Tokarka CNC ze skośnym łożem z głowicą rewolwerową i konikiem hydraulicznym nadaje się do szerokiego zakresu zastosowań tokarskich.

· Możliwości obróbki: Maksymalna średnica toczenia 375 mm, maksymalna długość obróbki 380 mm z uchwytem. Obsługuje różnorodne materiały, w tym stal, stal nierdzewną i metale nieżelazne.

· Wydajność produkcji: Głowica rewolwerowa z 63 serwami umożliwia szybkie indeksowanie narzędzi, skracając czas konfiguracji i zwiększając przepustowość w przypadku produkcji seryjnej.

· Precyzja i stabilność: Prowadnice i śruby kulowe Japan THK w połączeniu ze sterowaniem CNC FANUC zapewniają stałą dokładność i powtarzalność.

· Podparcie przedmiotu obrabianego: Konik hydrauliczny o skoku 500 mm i stożku MT4 zapewnia bezpieczne mocowanie dłuższych przedmiotów obrabianych.

· Sztywna konstrukcja: łoże nachylone pod kątem 30 stopni z wytrzymałymi prowadnicami rolkowymi zapewnia stabilne, ciężkie operacje cięcia.

Produkcja i zapewnienie jakości

Tokarka CNC ze skośnym łożem z serwomechanizmem i konikiem hydraulicznym jest produkowana zgodnie ze ścisłymi normami kontroli jakości.

· Wszystkie kluczowe komponenty pochodzą od uznanych marek, w tym FANUC, Japan THK, Japan NSK i Huahong.

· Precyzyjne procesy montażu śrub kulowych, prowadnic liniowych i zespołów wrzecion.

· Rygorystyczne kontrole i testy przed dostawą w celu zapewnienia dokładności i niezawodności maszyny.

· Poparte ponad dziesięcioletnim doświadczeniem w produkcji i profesjonalnym wsparciem technicznym.

Często zadawane pytania

Jaki system CNC jest używany w tej tokarce ze skośnym łożem?

W maszynie zastosowano system CNC FANUC Oi-TF PLUS (5) z serwomotorami FANUC i napędami dla osi X i Z.

Jakie są przemieszczenia osi tej tokarki CNC?

Skok w osi X wynosi 200 mm, a przesuw w osi Z wynosi 460 mm.

Jaka jest prędkość wrzeciona i moc silnika?

Zakres prędkości wrzeciona od 0 do 5000 obr./min, napędzany silnikiem wrzeciona Huahong o mocy 7,5 kW.

Jakiego rodzaju prowadnice i śruby kulowe są stosowane?

W maszynie zastosowano precyzyjne śruby kulowe Japan THK 32 mm i precyzyjne liniowe prowadnice rolkowe 30 mm.

Jaka jest masa maszyny i wymiary gabarytowe?

Wymiary maszyny to 1875×1021×1263mm, a waga około 1,8 tony.
