Tokarka CNC ze skośnym łożem z głowicą rewolwerową i konikiem

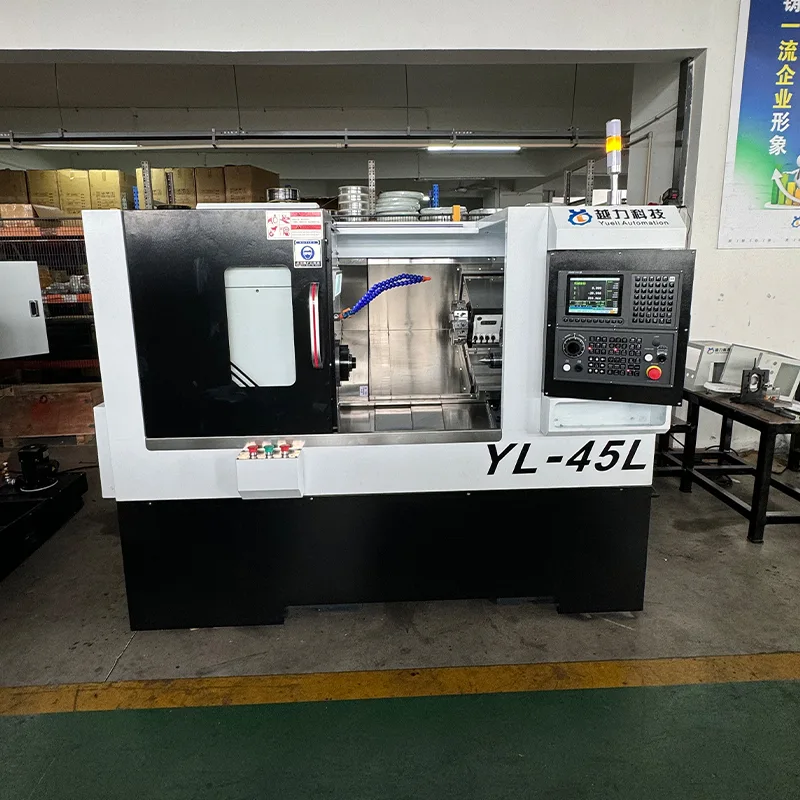

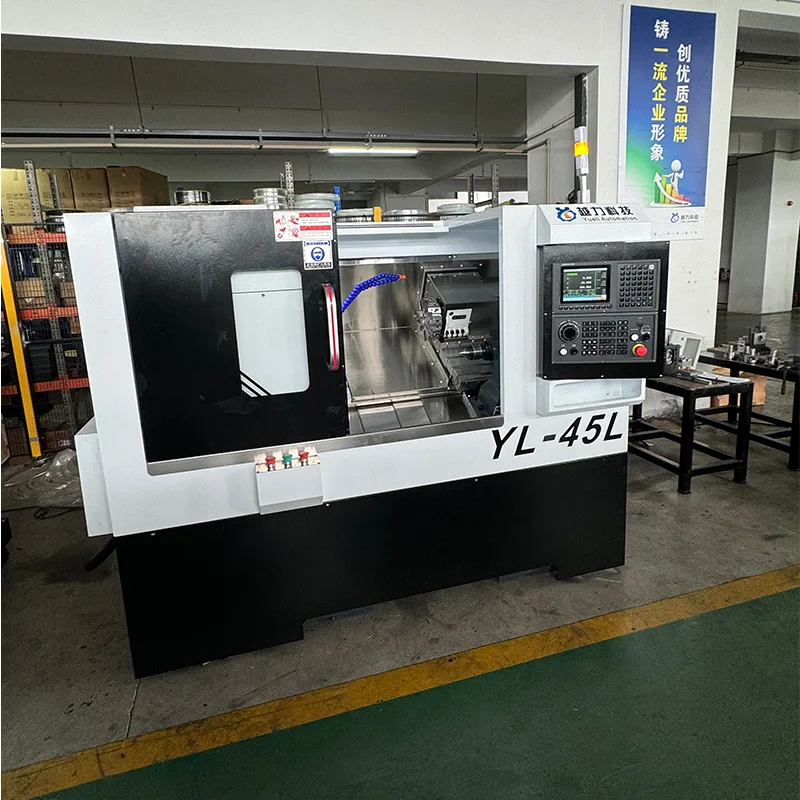

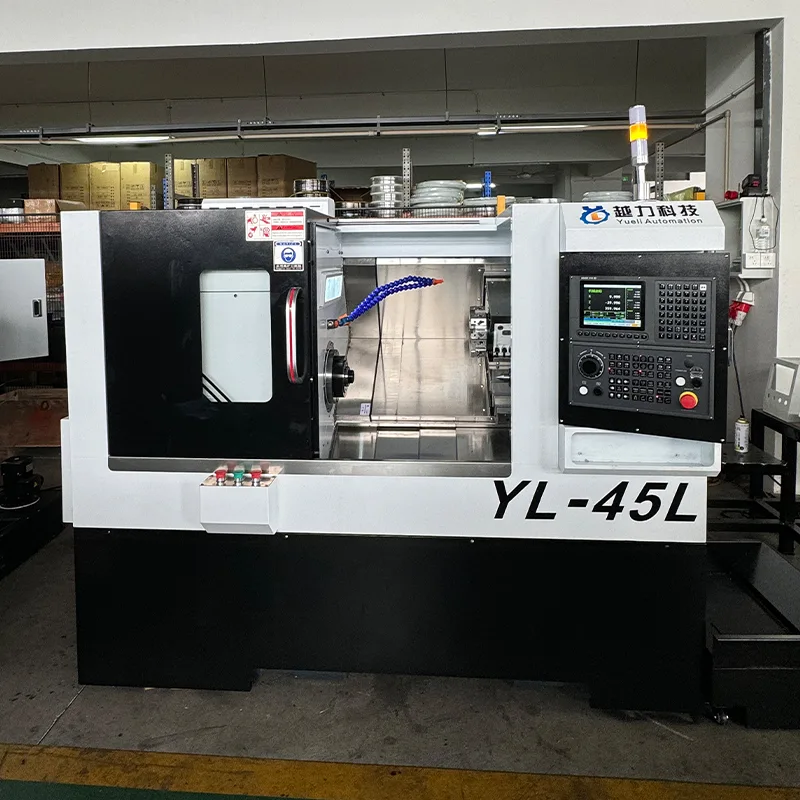

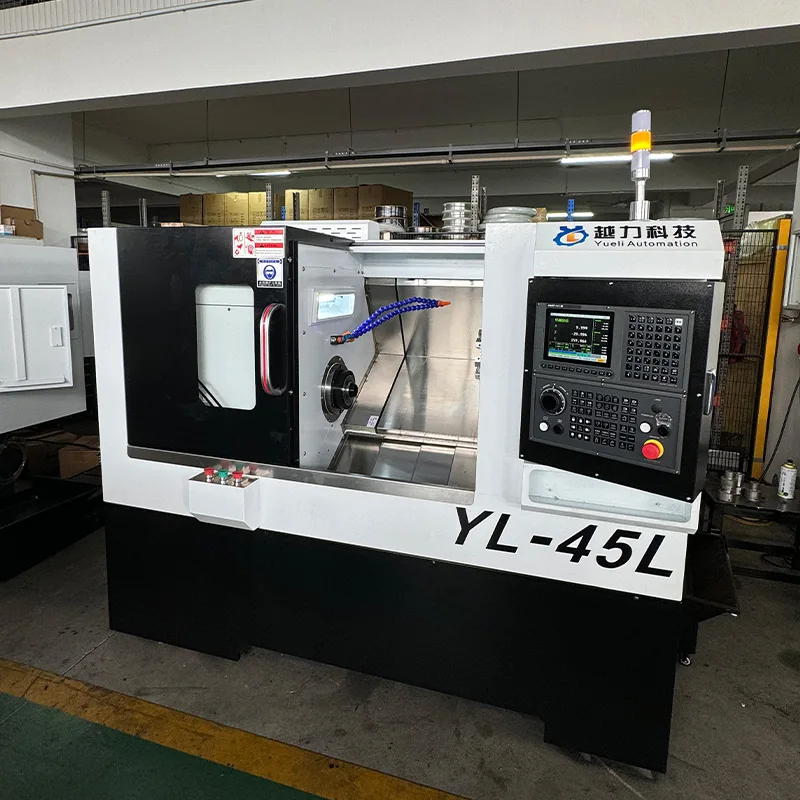

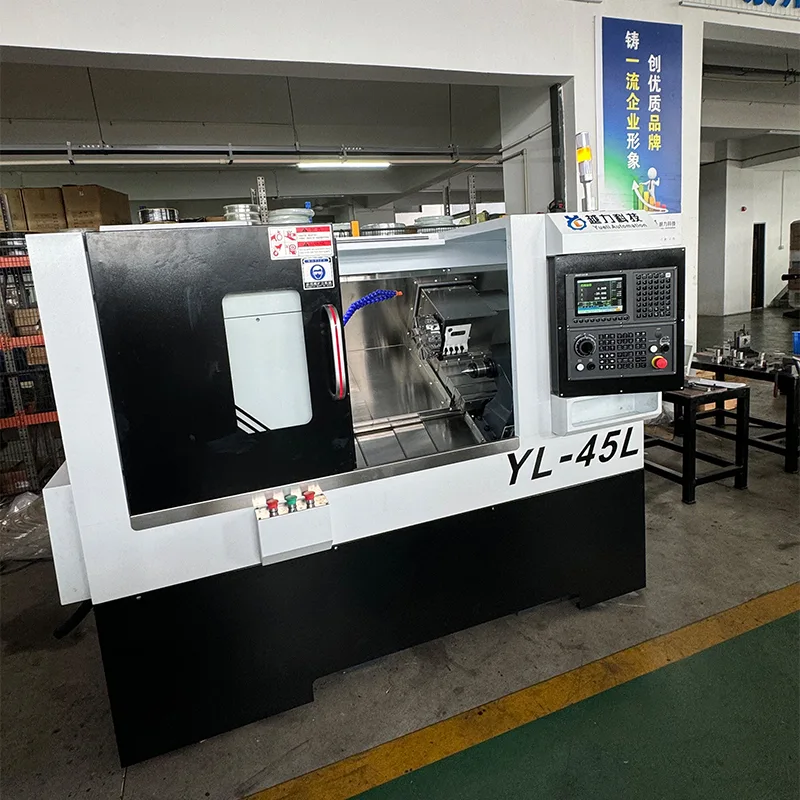

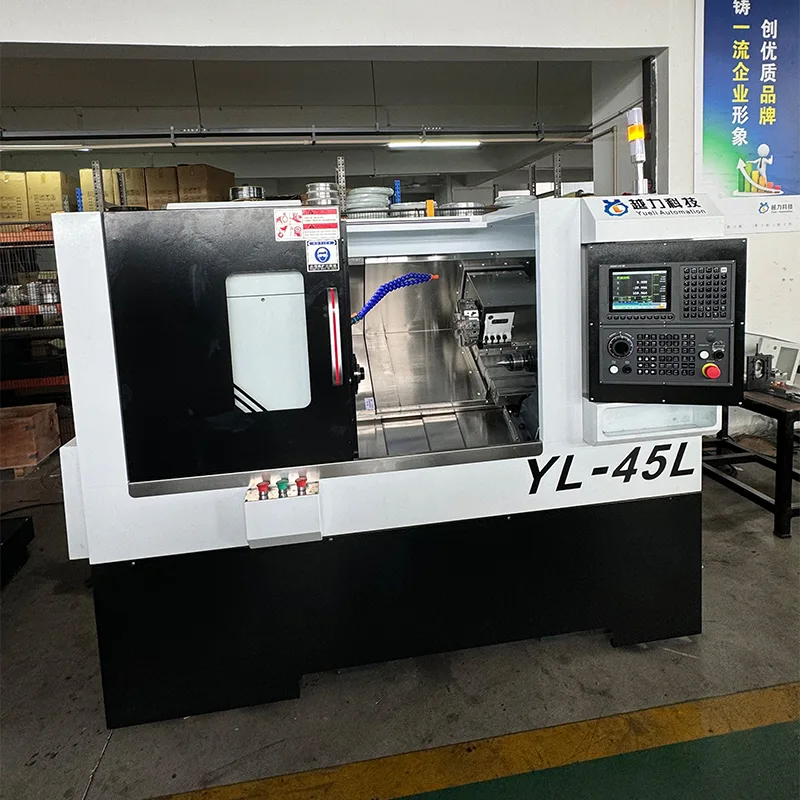

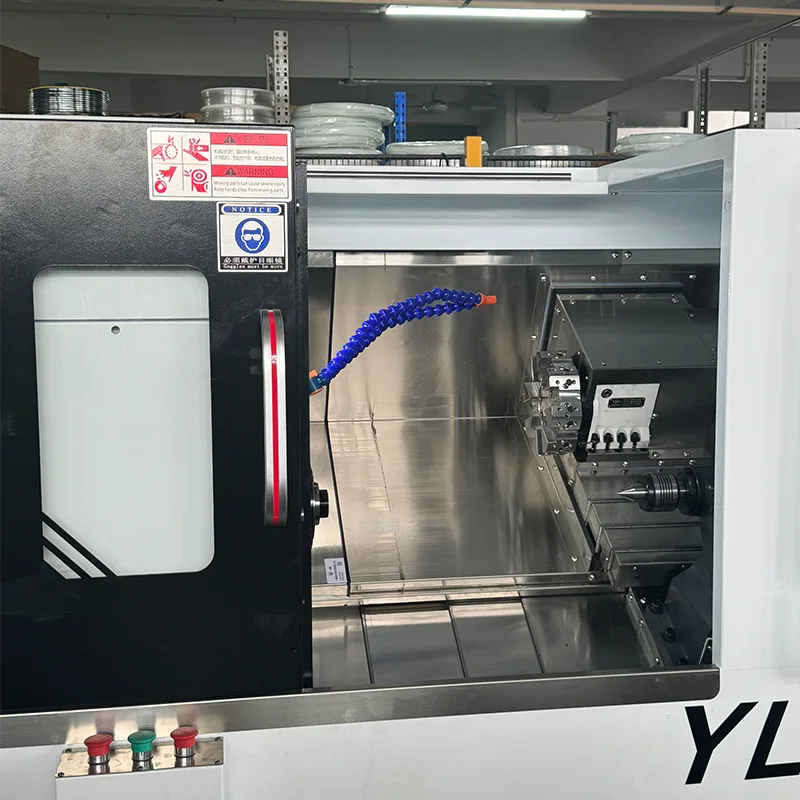

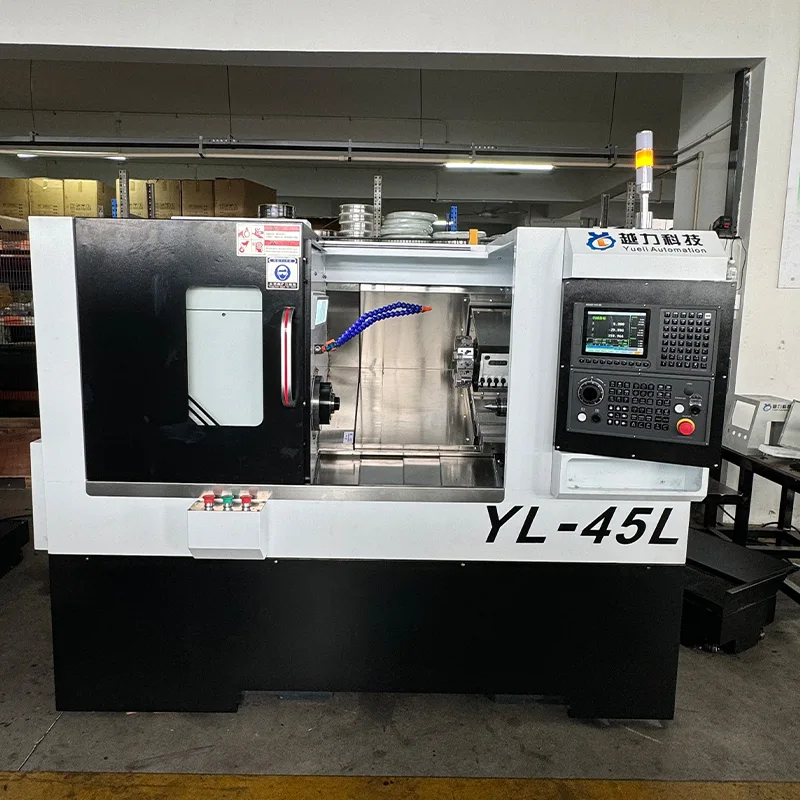

Tokarka CNC ze skośnym łożem z serwomechanizmem i konikiem (model YL-45L) jest produkowana przez firmę Quanzhou Yueli Automation Equipment Co., Ltd. Maszyna ma konstrukcję z łożem skośnym o 30 stopni i głowicę rewolwerową z 63 serwami do obróbki narzędzi. Jest wyposażona w system CNC FANUC Oi-TF PLUS (5), precyzyjne śruby kulowe Japan THK 32 mm i precyzyjne liniowe prowadnice rolkowe 30 mm, zapewniające stabilną i dokładną wydajność obróbki. Prędkość wrzeciona waha się od 0 do 5000 obr./min z silnikiem wrzeciona Huahong o mocy 7,5 kW. Maszyna posiada konik z prowadnicą liniową z napędem hydraulicznym, skok konika wynosi 500mm, a stożek konika to MT4. Maksymalna średnica toczenia wynosi 375 mm, a maksymalna długość obróbki 380 mm z uchwytem.

Dane techniczne

Poniższe parametry techniczne dotyczą tokarki CNC ze skośnym łożem z głowicą rewolwerową i konikiem.

Główna konfiguracja

Tokarka CNC ze skośnym łożem z serwomechanizmem rewolwerowym i konikiem jest wyposażona w następujące kluczowe komponenty.

Akcesoria standardowe

Do tokarki CNC ze skośnym łożem z głowicą rewolwerową i konikiem dołączone są następujące akcesoria.

Struktura maszyny i kluczowe cechy

Tokarka CNC ze skośnym łożem z serwomechanizmem rewolwerowym i konikiem ma następujące cechy konstrukcyjne i wydajnościowe.

· Łoże: Konstrukcja łoża pochylona pod kątem 30 stopni zapewnia sztywność i efektywny przepływ wiórów.

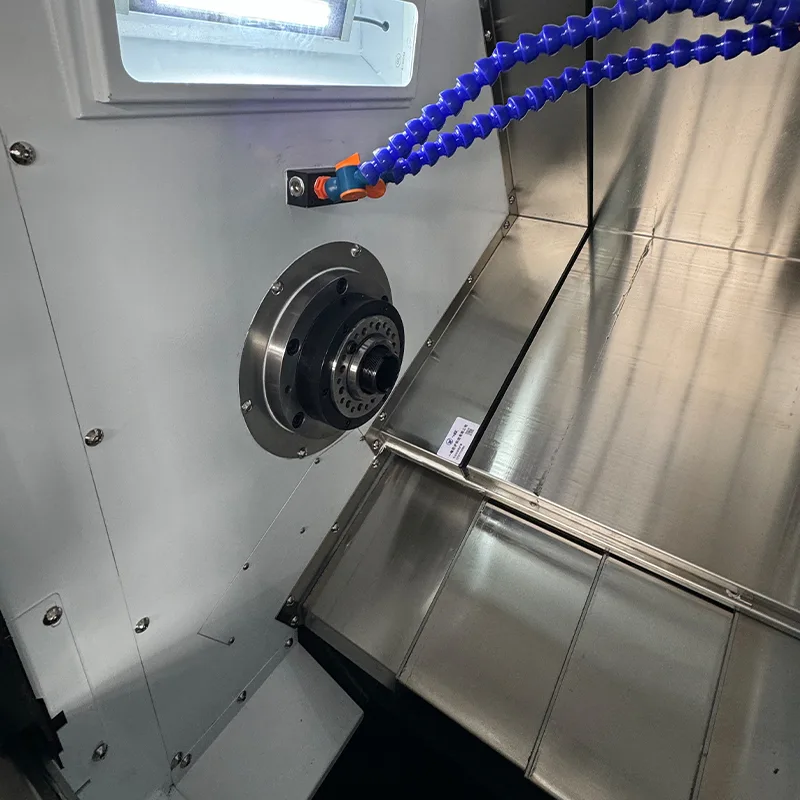

· Wrzeciono: precyzyjny zespół wrzeciona kasetowego z łożyskami Japan NSK. Wrzeciono model A2-5 o średnicy 170mm. Zakres prędkości 0-5000 obr./min.

· Prowadnice: Japońskie precyzyjne prowadnice liniowe THK 30 mm. Oś X z 4 blokami standardowymi, oś Z z 4 blokami rozszerzonymi.

· Śruby kulowe: Precyzyjne śruby kulowe Japan THK 32 mm ze skokiem 10 mm dla osi X i Z.

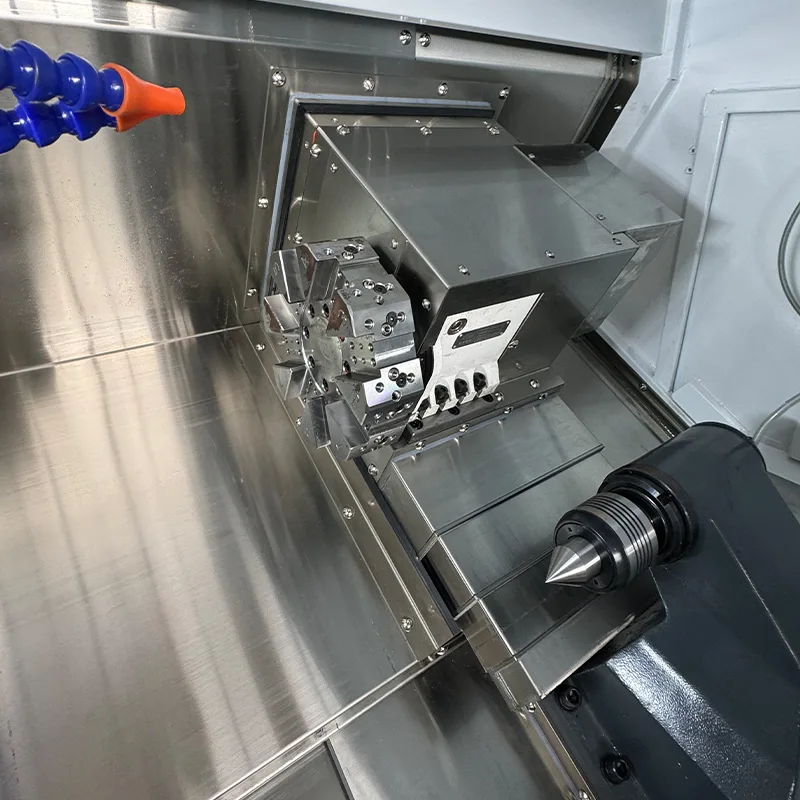

· Oprzyrządowanie: 63 serwo rewolwerowe do automatycznej wymiany narzędzi.

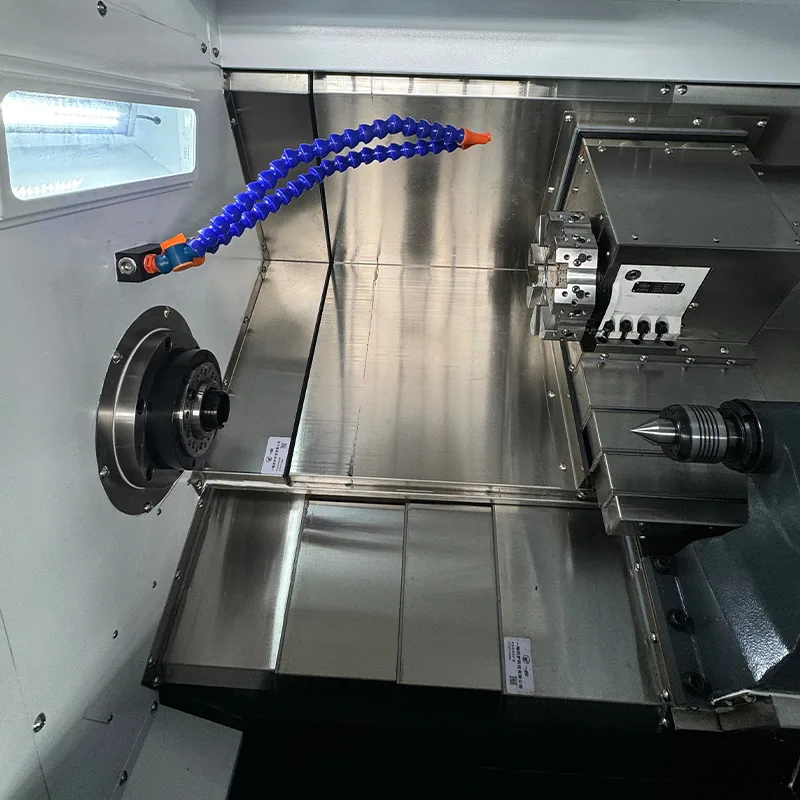

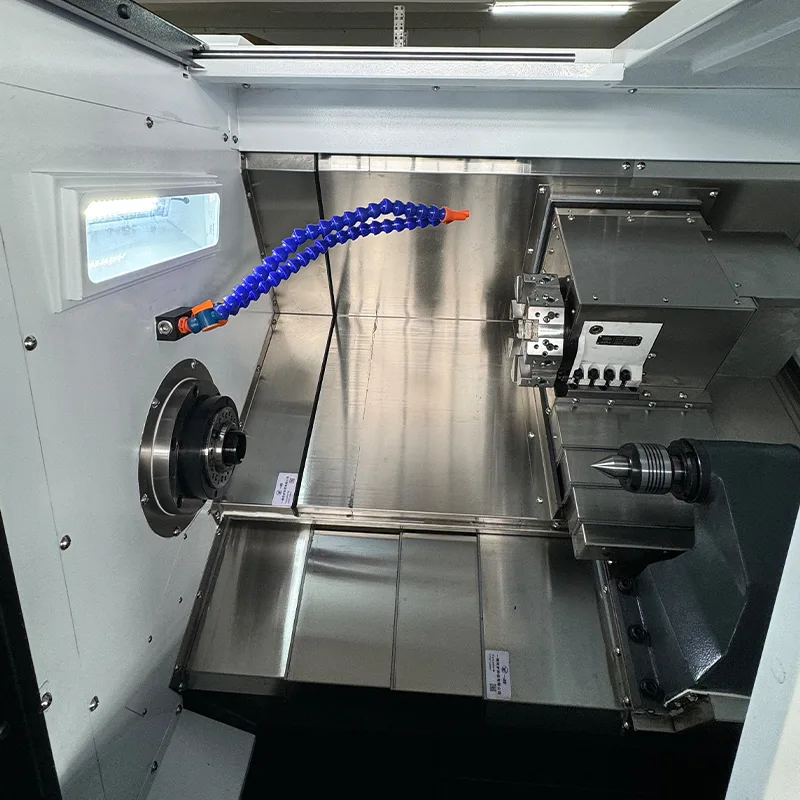

· Konik: Konik z prowadzeniem liniowym i napędem hydraulicznym. Skok konika 500 mm. Stożek konika MT4.

· Przyłącza silnika: Silnik główny z napędem pasowym, silniki X i Z z napędem bezpośrednim.

Informacje o zamawianiu

Poniższe ceny i szczegóły dotyczące zamówień dotyczą tokarki CNC ze skośnym łożem z głowicą rewolwerową i konikiem.

· Nazwa produktu: Tokarka CNC ze skośnym łożem (typ z głowicą rewolwerową)

· Model: YL-45L

· Warunki płatności: 30% depozytu, saldo przed wysyłką

· Gwarancja: 1 rok na części (z wyłączeniem uszkodzeń spowodowanych przez człowieka)

· Podatek: 13% VAT wliczony w cenę

· Transport: wliczony w cenę

Często zadawane pytania

Jaki jest system sterowania tej tokarki CNC ze skośnym łożem?

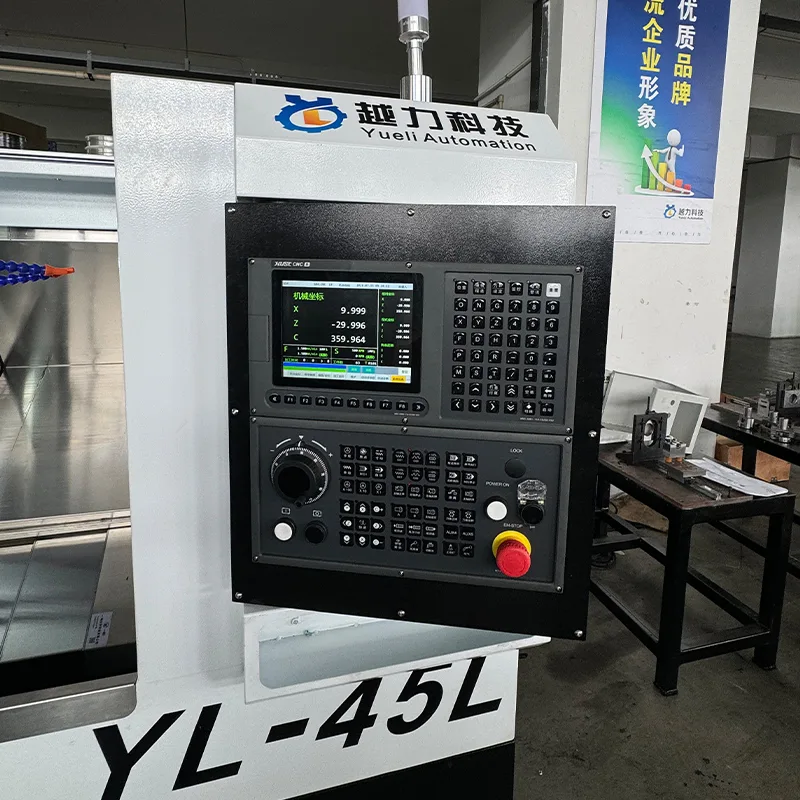

Tokarka CNC ze skośnym łożem wykorzystuje system CNC FANUC Oi-TF PLUS (5) z serwomotorami FANUC i napędami dla osi X i Z.

Jakie są przemieszczenia osi X i Z tej maszyny?

Skok osi X wynosi 200 mm, a skok osi Z wynosi 460 mm. Jaka jest prędkość wrzeciona i moc silnika wrzeciona?

Zakres prędkości wrzeciona wynosi od 0 do 5000 obr./min, a moc silnika wrzeciona wynosi 7,5 kW firmy Huahong.

Jaki typ łóżka i oprzyrządowania posiada ta maszyna?

Maszyna posiada łoże skośne o 30 stopniach z głowicą rewolwerową 63 serwo do automatycznej wymiany narzędzi.

Jakie są specyfikacje prowadnic i śrub kulowych?

W osiach X i Z zastosowano precyzyjne śruby kulowe 32 mm i precyzyjne liniowe prowadnice rolkowe 30 mm, obie firmy THK z Japonii.

Jaka jest waga i wymiary tej tokarki CNC?

Wymiary maszyny to 1875×1021×1263mm, a waga około 1,8 tony.

Jaki rodzaj konika posiada maszyna?

Maszyna posiada konik z prowadnicą liniową z napędem hydraulicznym, skok konika wynosi 500mm, a stożek konika to MT4.
