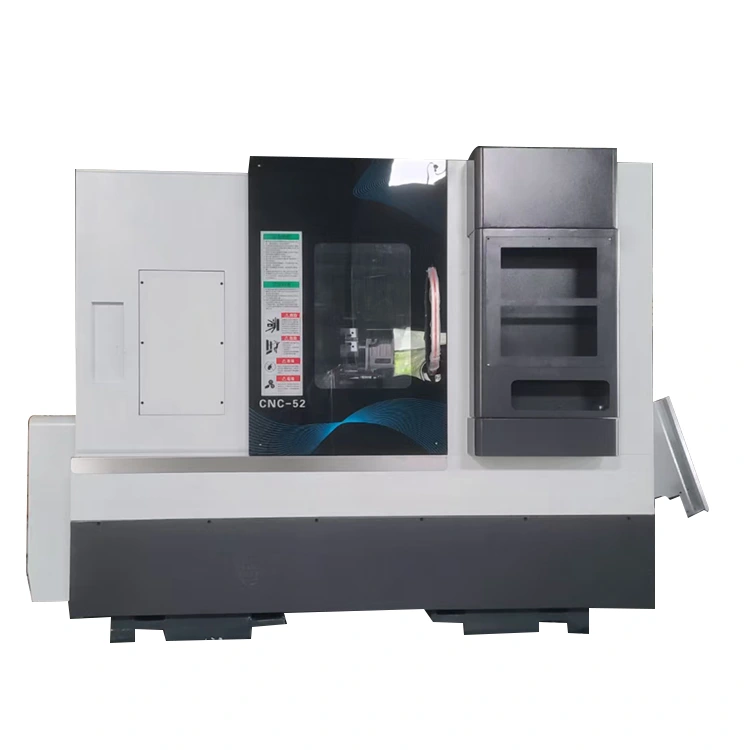

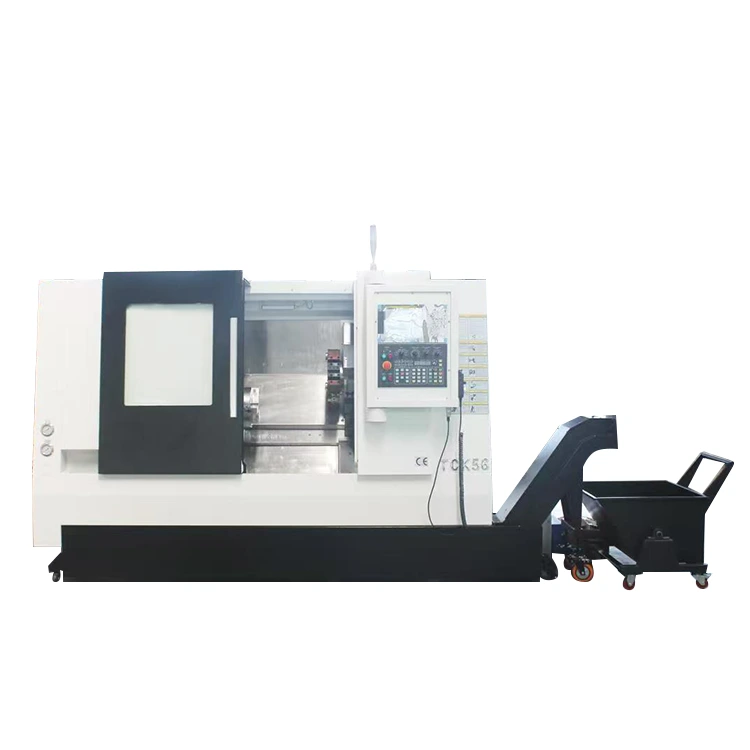

Centrum tokarsko-frezarskie CNC z konikiem

NIE.NazwaJednostkaSpecUwaga1Wymiar blatu stołu przesuwnegomm450*340 2Maksymalny przesuw osi Zmm600 3Maksymalny przesuw osi Xmm300 4Maksymalna średnica obrotumm650 5Odległość od wrzeciona do blatu przesuwnegomm170 6Odległość od środka wrzeciona do podłożamm1100 7MAKSYMALNA długość obróbkimm475Bi......

Model:YL-52Y

Wyślij zapytanie

Opis produktu

NIE.	Nazwa	Jednostka	Spec	Uwaga
1	Wymiar blatu stołu przesuwnego	mm	450*340
2	Maksymalny przesuw osi Z	mm	600
3	Maksymalny przesuw osi X	mm	300
4	Maksymalna średnica obrotu	mm	650
5	Odległość od wrzeciona do blatu przesuwnego	mm	170
6	Odległość od środka wrzeciona do podłoża	mm	1100
7	MAKSYMALNA długość obróbki	mm	475	Biorąc za przykład wieżę napędową NF80-170-BMT55-12T
8	MAKSYMALNA średnica toczenia	mm	500	Biorąc za przykład wieżę napędową NF80-170-BMT55-12T
9	Model wrzeciona (średnica wrzeciona)	mm	A2-6 (200)
10	Prędkość wrzeciona	obr./min	0-4000
11	Specyfikacje śrub kulowych X, Z		3210/4010	Japońska śruba kulowa THK, klasa C3
12	Prowadnica liniowa osi X		Tajwański wałek HIWIN clss p, rozmiar 35	4 Suwaki typu standard
13	Prowadnica liniowa w osi Z		Tajwański wałek HIWIN clss p, rozmiar 35	4 suwaki - suwaki o przedłużonej długości
14	Sposób podłączenia głównego silnika X.Z		Pasek rozrządu/Napęd bezpośredni/Napęd bezpośredni
15	X.Z. Kołnierz / czop silnika konika	mm	130/110
16	Rozmiar maszyny	mm	241512571270
17	Masa netto maszyny	KG	3800 kg	Z ochroną wewnętrzną i zewnętrzną

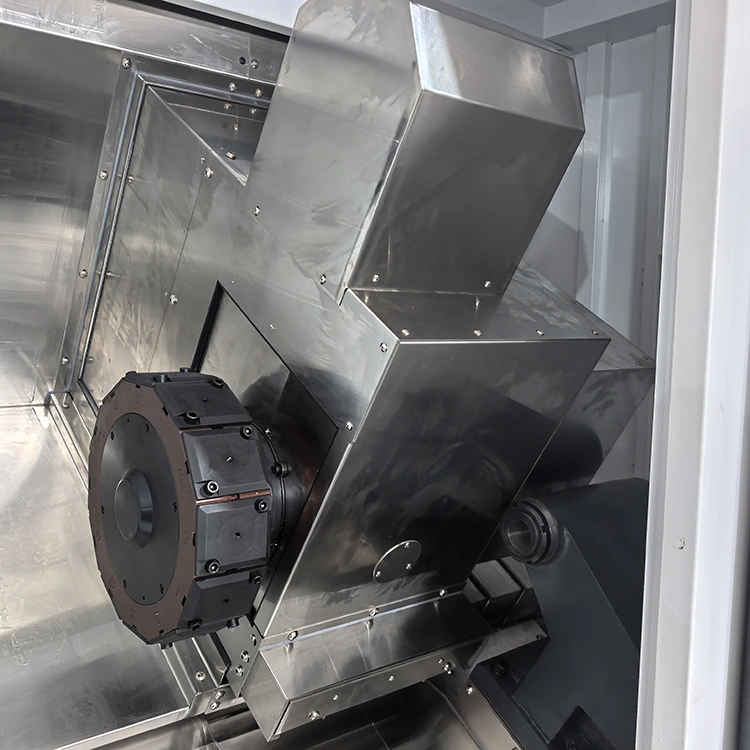

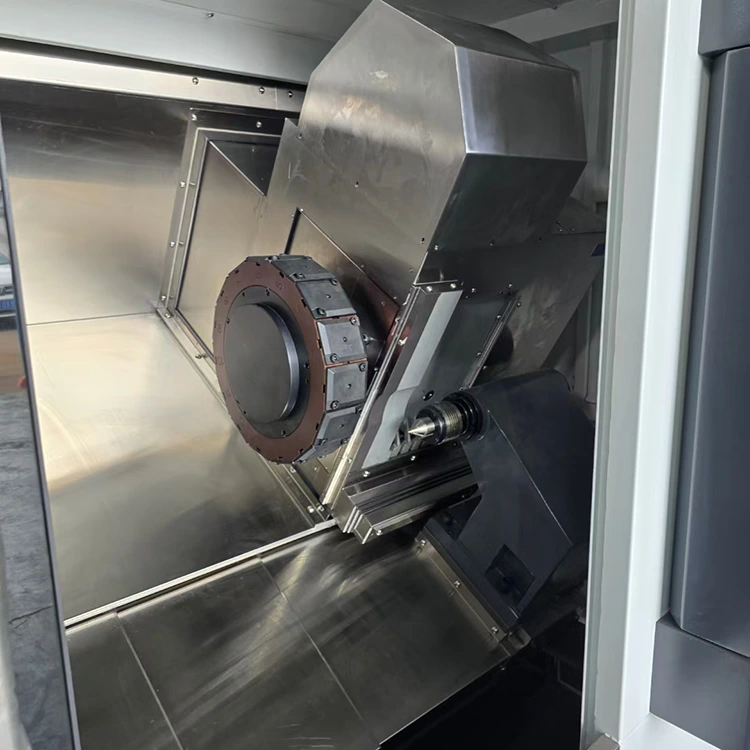

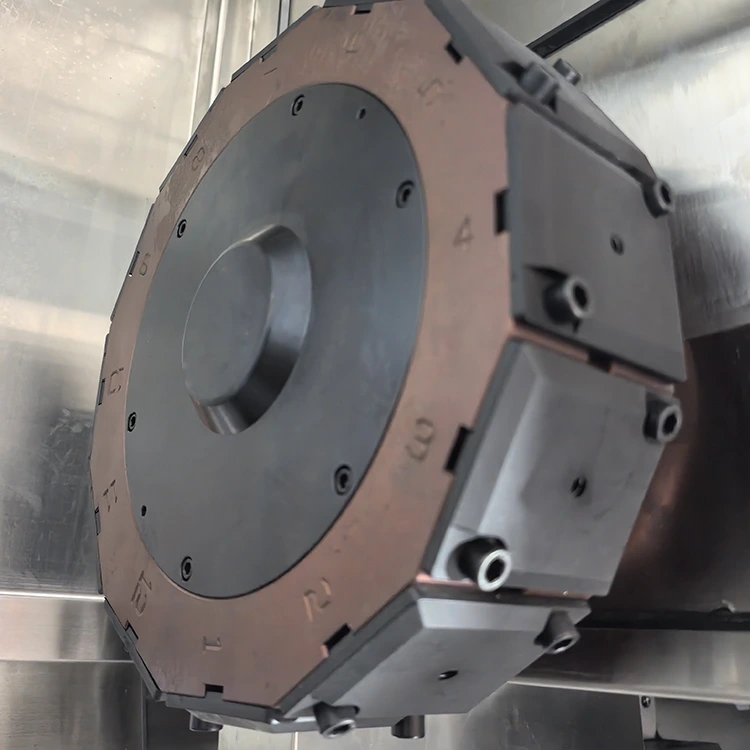

18	Metoda instalacji narzędzia		Wieża napędowa 170-BMT55

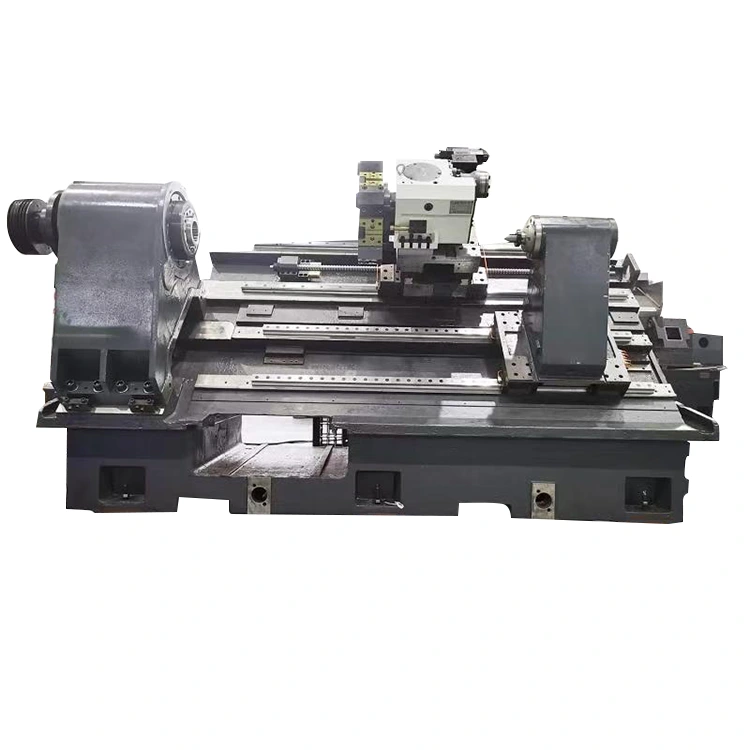

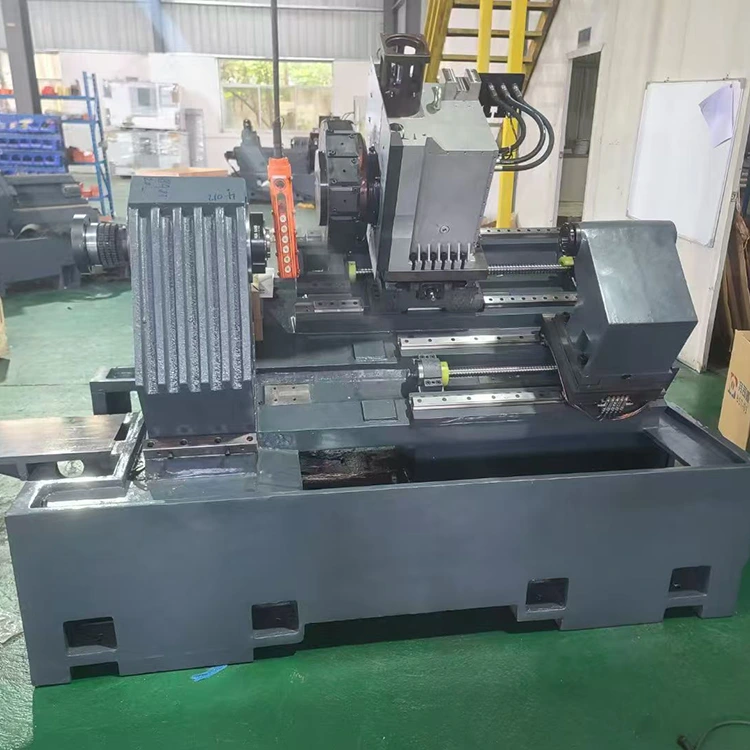

19	Typ i nachylenie podstawy maszyny		Łóżko skośne pod kątem 30 stopni
20	Konik		Konik z prowadnicą liniową
21	Metoda pogłębiania konika		Napęd hydrauliczny i napęd serwo	Standardowo wyposażone hydrauliczne centrum konika
22	Maksymalny skok konika		600
23	Minimalna długość występu konika		30 mm
24	Model centralny konika		MT5

Konfiguracja modelu
Nazwa	Miejsce pochodzenia/Spec	Nazwa	Miejsce pochodzenia/Spec
System CNC	KASZEL	Serwosilniki osi X/Z + napędy	Delta
32 Precyzyjna śruba kulowa	THK (Japonia)	Silnik wrzeciona	Huahong 7,5 kW
30 Precyzyjna prowadnica rolkowa liniowa	HIWIN (Tajwan, Chiny)	Hydrauliczny cylinder obrotowy	TAJWAN
Cylindryczny precyzyjny zespół wrzeciona	Łożyska NSK (Japonia)	Fajny	750 W
Stacja hydrauliczna	Tajwan	Głowa mocy	3 stacje 11,4N
Losowe akcesoria
Nazwa	Model/specyfikacja	Nazwa	Model/spec
Tuleja zaciskowa (do mocowania materiału)	1 szt. (dostarczane z maszyną)	Imak narzędzia tokarskiego, słupek narzędzia wiertniczego	3 szt./2 szt
Trzpień narzędzia wiertniczego	2 sztuki prętów przedłużających ER20A	Klucz sześciokątny	1 zestaw
