Zintegrowana maszyna kratownicowa

Klient

Reza

Cytat nr.

YL2025091101

Kontakt

Reza

Data wyceny

2025-9-11

CC.

Ważność oferty

30 dni

Tel

Czas dostawy

20 dni po otrzymaniu wpłaty

Cena

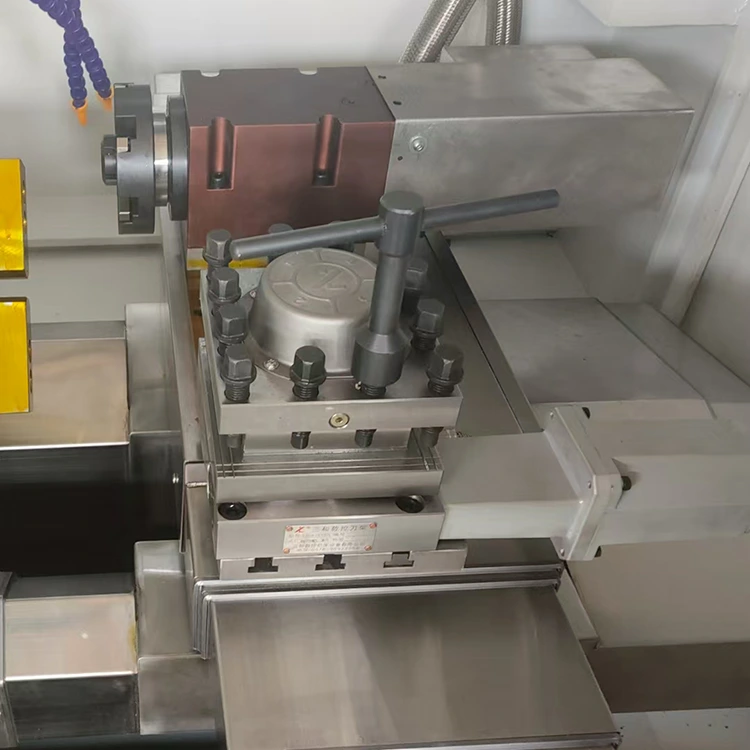

0640 (w tym głowica napędowa Fly-cutter i kwadratowa głowica narzędziowa)

ZESTAW 42000 RMB

Zapłata

T/T.30% jako depozyt, 70% przed dostawą.

Gwarancja

Jeden rok.

Zdjęcie

 Nazwa

 Spec

Możliwości przetwarzania

Maksymalna średnica obrotu nad łożem (mm)

280

Maksymalna średnica obrotu nad wózkiem (Φ/mm)

f160

Maksymalna długość toczenia (Φ/mm)

280

Maksymalna średnica toczenia (Φ/mm)

280

Maksymalna średnica otworu przelotowego dla pręta (Φ/mm)

42

Wrzeciono

Typ końcówki wrzeciona (GB 5900.1)

A2-5

 Stożek otworu tulei wrzeciona

21°

GB21°

Średnica otworu przelotowego wrzeciona (Φ/mm)

49

 Średnica otworu przelotowego dyszla wrzeciona

41.5

Gwint dyszla wrzeciona

M48×1,5

Zakres prędkości wrzeciona (r/min)

0-3000（4000）

Konfiguracja standardowa: 0-3000 (opcjonalnie: 4000)

 Tryb zmiany biegów wrzeciona

32

Niezależne wrzeciono: 3 z przodu, 2 z tyłu

Moc silnika głównego (moc ciągła) (kW)

4

Moc silnika głównego (chwilowa wartość maksymalna) (kW)

4

Prędkość szybkiego przesuwu osi X (m/min)

15

Prędkość szybkiego przesuwu osi Z (m/min)

15

Moment obrotowy serwomotoru osi X (N·m)

110/6,4

Moment obrotowy serwomotoru osi Z (N·m)

110/6,4

Skok osi X (mm)

640

Skok osi Z (mm)

280

Metoda podłączenia silnika osi X i Z

 Połączenie bezpośrednie

Prowadnica osi Z

Z-30-640

Śruba kulowa osi Z 30-640 Typ kwadratowy

X-Po.

X-30-540

Śruba kulowa osi X, typ kwadratowy 30-540

 Typ prowadnicy

（30FZS）

Prowadnica liniowa (30FZS)

Wieża narzędziowa

 Typ wieży narzędziowej

6125

 Liczba stanowisk narzędziowych

（MM）

Rozmiar narzędzia (mm)

20*20

Naprawiono słupek narzędziowy (20×20)

Kratownica

Standardowy skok osi X

2400mm

Maksymalna prędkość osi X

1,5 mm/s

Standardowy skok osi Y

650 mm

Maksymalna prędkość osi Y

1 m/s

Standardowy skok osi Z

1000 mm

Maksymalna prędkość osi Z

1,5 m/s

 Wysokość tacy od podłoża

1100 mm

 Rozmiar tacy

550*350mm

 Liczba tac

2

2 zdjęcia

 Materiał kratownicy

stal

 Koniec chwytaka

，

Zacisk pneumatyczny, obrót pneumatyczny

 Tryb transmisji

Prowadnica liniowa z nachyloną listwą szynową

 Napięcie wejściowe

220 V

 Ciśnienie powietrza wejściowego

0,5-0,8 pa

Zasilanie

 Całkowita moc znamionowa

9KW

 Znamionowy prąd całkowity

20A

Spec

 Masa maszyny

900 kg

Rozmiar maszyny (dł. × szer. × wys.)

1650×1250×1600mm

Inny

 Metoda mocowania

Średnica uchwytu (opcjonalnie)

 Moc pompy wodnej

380 V/90 W

Model śruby kulowej (oś X)

2508

Model śruby kulowej (oś Z)

3208

Typ przenośnika wiórów (zakup opcjonalny)

Pole obróbki

 Części do motocykli samochodowych i akcesoria sprzętowe
