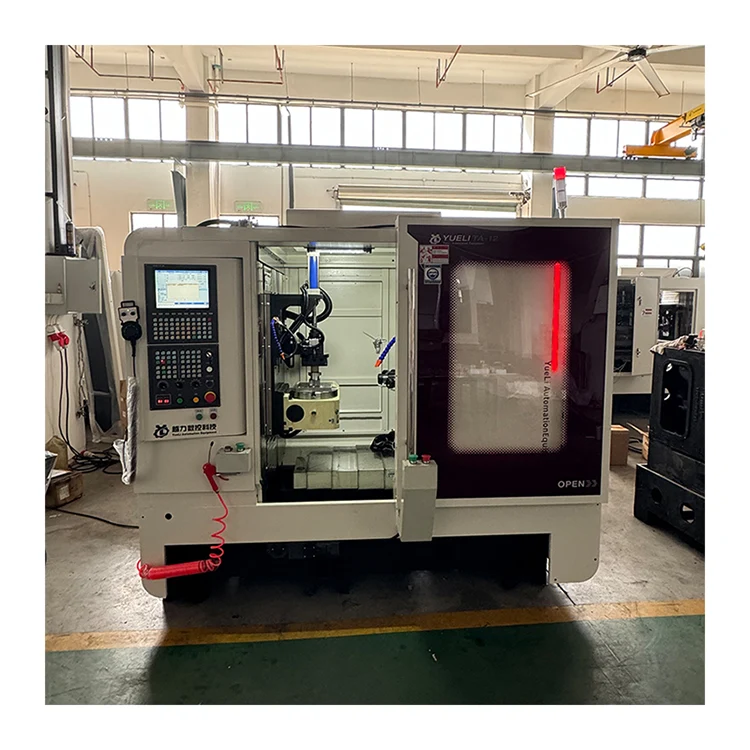

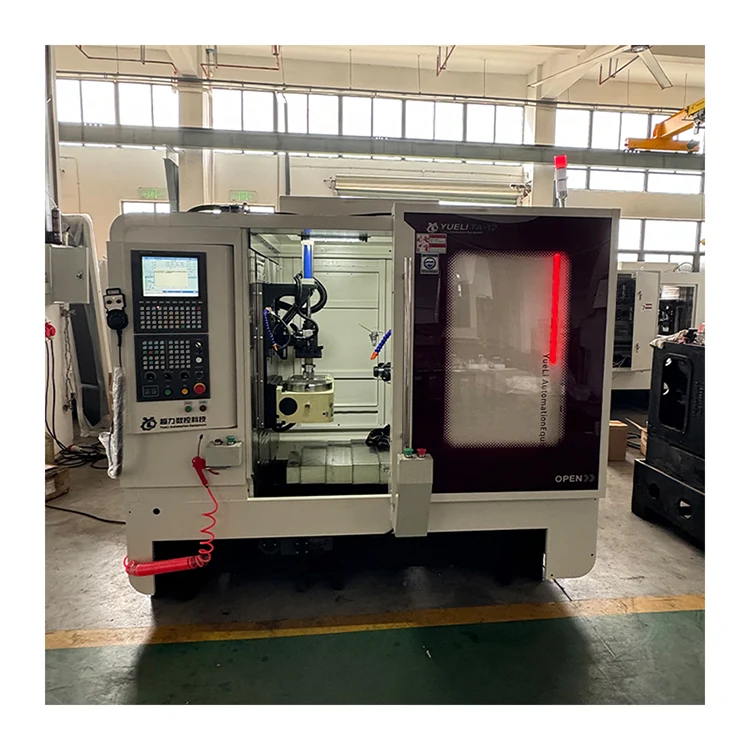

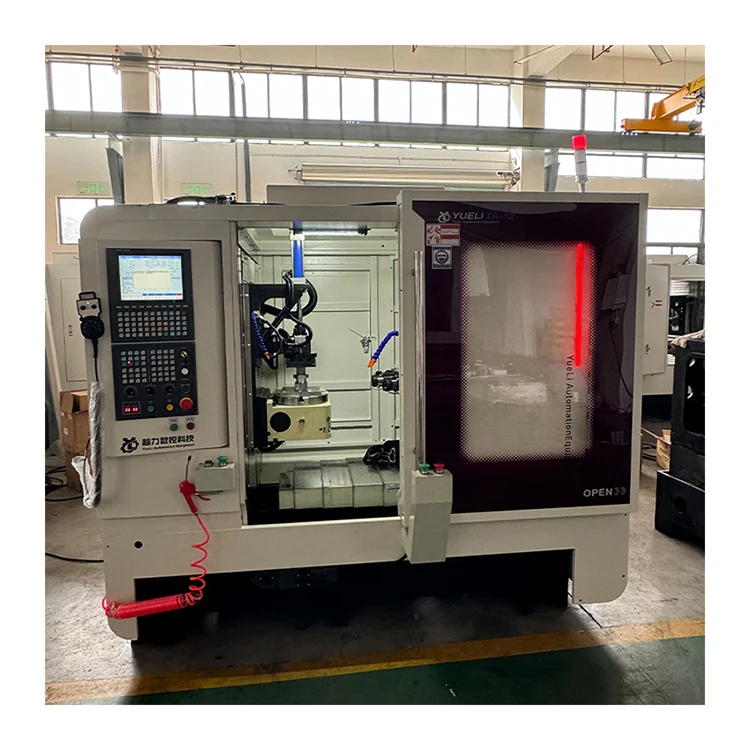

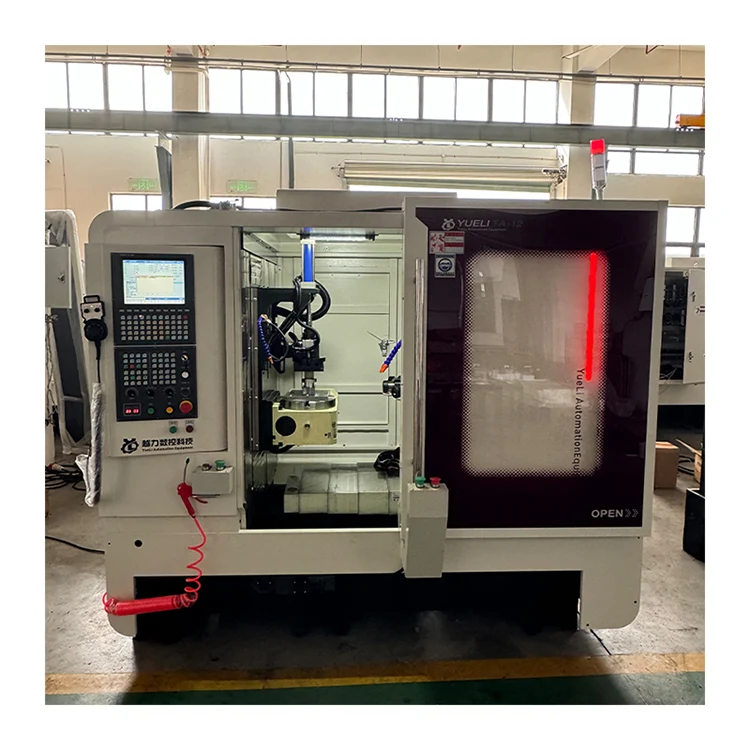

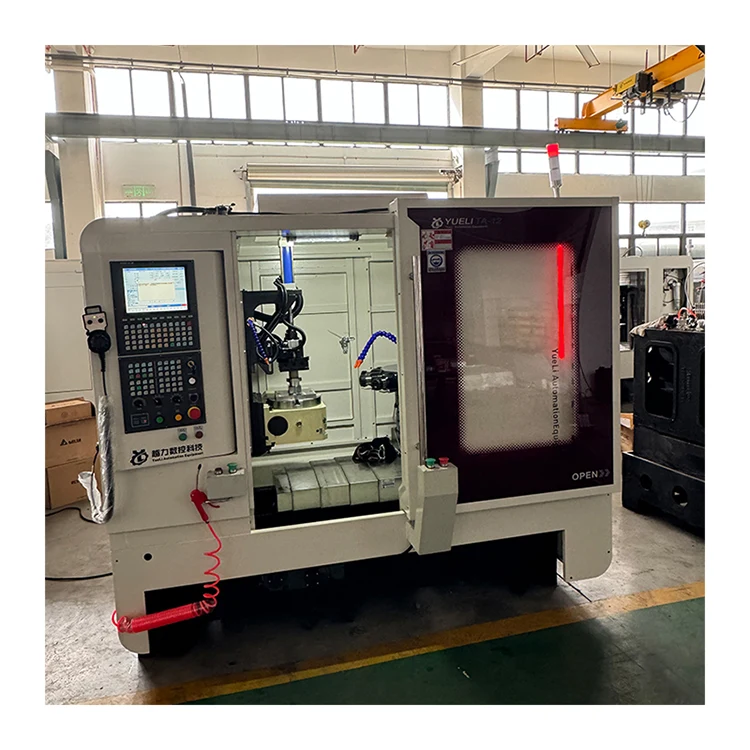

Pozioma 12-wrzecionowa maszyna rewolwerowa CNC

Pozioma 12-wrzecionowa maszyna rewolwerowa CNC (model wewnętrzny TA-12) jest produkowana przez firmę Quanzhou Yueli Automation Equipment Co., Ltd. Nadaje się do produkcji i przetwarzania dużych i średnich partii. Maszyna charakteryzuje się gładkim i obszernym wyglądem, prostą i intuicyjną obsługą oraz wygodną regulacją. Dzięki sterowaniu CNC oferuje wyższą automatyzację, dobrą niezawodność i zmniejszoną pracochłonność, umożliwiając jednej osobie obsługę i zarządzanie wieloma maszynami. Ten produkt jest idealnym, wysokowydajnym sprzętem do przetwarzania zapobiegającego zanieczyszczeniom.

Wprowadzenie produktu

Pozioma 12-wrzecionowa maszyna rewolwerowa CNC nadaje się do produkcji i przetwarzania dużych i średnich partii. Wygląd maszyny jest gładki i obszerny, obsługa jest prosta i intuicyjna, a regulacja wygodna. Zastosowano sterowanie CNC, stopień automatyzacji jest wyższy, niezawodność jest dobra, intensywność pracy operatora jest zmniejszona, można realizować obsługę i zarządzanie jedną osobą i wieloma maszynami.

Parametry konfiguracji technicznej

Poniższe komponenty i specyfikacje dotyczą poziomej 12-wrzecionowej maszyny rewolwerowej CNC.

Główne parametry techniczne

Poniższe parametry techniczne dotyczą poziomej 12-wrzecionowej maszyny rewolwerowej CNC.

Struktura i wydajność maszyny

Pozioma 12-wrzecionowa maszyna rewolwerowa CNC ma następujące cechy konstrukcyjne i wydajnościowe.

· Proste centrum obróbcze. Sterowanie programowe wykorzystuje system sterowania Taiwan Hust z funkcją wykrywania, aby uniknąć uszkodzenia gwintownika lub narzędzia na skutek awarii zaworu elektromagnetycznego lub cylindra. Przyjazny dla człowieka i maszyny dialog zapewniający łatwą obsługę.

· Nadaje się do przetwarzania części w dużych i średnich seriach. Jednorazowe mocowanie zakończone. Wysoka wydajność i dobra precyzja.

· Mechanizm gwintujący nie musi zastępować napędu śruby pociągowej. Skok jest standardowy. Główny serwosilnik Beijing CTB z własną konwersją częstotliwości poprawia chropowatość powierzchni gwintu i zapewnia dokładność.

· Niezależne badania i rozwój komponentów głowicy napędowej. Precyzyjne szlifowanie. Dobra odporność na zużycie. Długa żywotność.

· System Hust CNC umożliwia ustawienie prędkości posuwu według potrzeb. Po długotrwałym użytkowaniu śruba pociągowa ulega zużyciu, system posiada funkcję kompensacji narzędzia.

· Każda napędzana silnikiem powierzchnia ślizgowa wykorzystuje centralne automatyczne urządzenie smarujące, aby zapewnić żywotność obrabiarki.

· Ruch stołu przesuwnego napędzany serwomotorem. Wiele współrzędnych można ustawić cyfrowo. Wysoka dokładność pozycjonowania. Niskie wibracje. Szybka reakcja.

· Podczas przetwarzania stan przedmiotu obrabianego wyświetlany jest na ekranie dotykowym. Funkcja alarmu w przypadku usterek.

· Całkowicie zamknięta ochrona zapewnia bezpieczeństwo osobiste i poprawia środowisko przetwarzania.

Główne elementy konstrukcji

Pozioma 12-wrzecionowa maszyna rewolwerowa CNC składa się z następujących głównych elementów konstrukcyjnych.

· Kolumna: 1 zestaw

· Czwarta oś: 1 zestaw

· Podstawa: 1 zestaw

· Układ elektroniczny: 1 kpl

· Imadło hydrauliczne: 1 zestaw

· System usuwania wiórów: 1 zestaw

Układ elektryczny

W poziomej 12-wrzecionowej maszynie rewolwerowej CNC wykorzystywane są następujące elementy elektryczne.

· Zawór elektromagnetyczny: Tajwan AirTAC. Dobra stabilność. Ciśnienie powietrza nie może być niższe niż 0,5 MPa.

· Stycznik AC: Schneider. Dobra stabilność.

· Przekaźnik: Omron. Dobra stabilność.

Układ smarowania

Każda głowica napędowa poziomej 12-wrzecionowej maszyny rewolwerowej CNC jest smarowana masłem, które jest łatwe w użyciu i obsłudze, zapewniając trwałość powierzchni smarującej.

Standardowe akcesoria i dokumenty

Pozioma 12-wrzecionowa maszyna rewolwerowa CNC jest dostarczana z następującymi akcesoriami i dokumentami.

· W zestawie skrzynka narzędziowa: Klucz dwustronny 17-19, klucz sześciokątny 1,5-10 (1 zestaw).

· Losowe dokumenty: Specyfikacja systemu, instrukcja obsługi, instrukcja sterownika (po 1 egzemplarzu).

Często zadawane pytania

Jaki jest interfejs wrzeciona i maksymalna wydajność wiercenia?

Interfejs wrzeciona to ER40. Maksymalna średnica wiercenia wynosi 60 mm dla otworów przelotowych w miedzi, a maksymalna średnica gwintowania wynosi M50×3 mm dla miedzi.

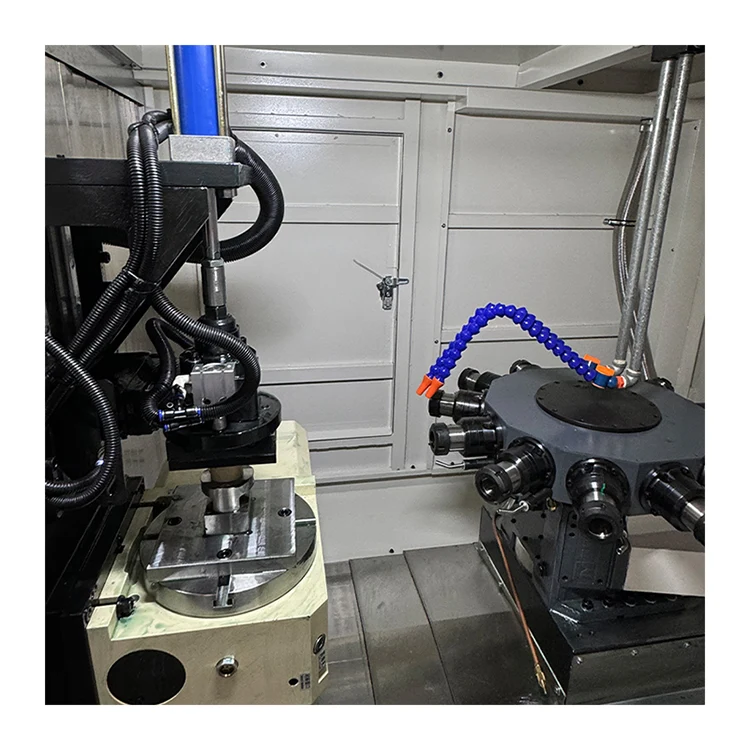

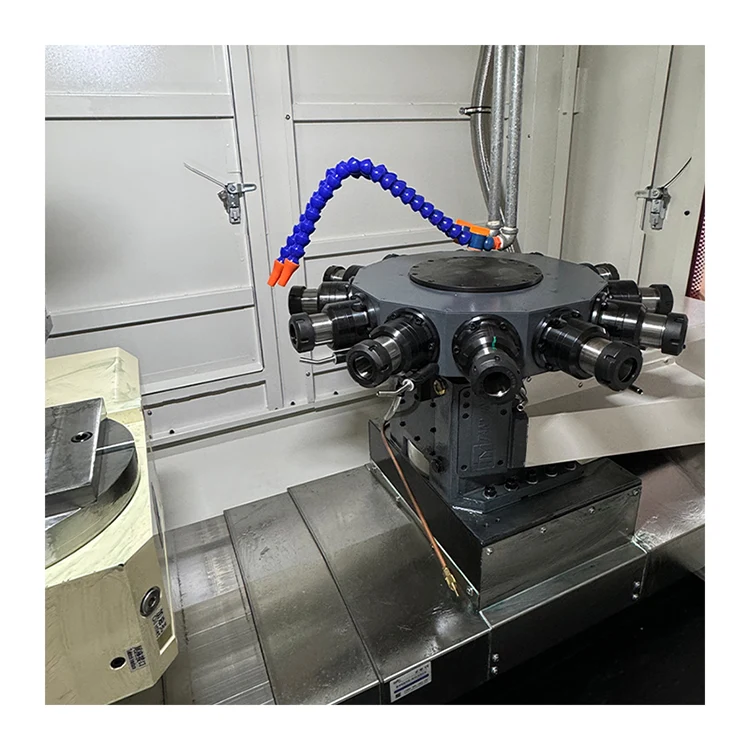

Ile wrzecion ma wieża?

Wieża obrotowa ma 12 wrzecion. Czas wymiany narzędzia wynosi 0,8 sekundy na 180 stopni.

Jakie są przemieszczenia osi X, Y i Z?

Przesuw osi X wynosi 350 mm, przesuw osi Y wynosi 400 mm, a przesuw osi Z wynosi 300 mm. Maksymalna prędkość ruchu dla wszystkich osi wynosi 30 m/min.

Jaka jest moc systemu CNC i silnika wrzeciona?

W maszynie zastosowano system CNC Taiwan Hust z silnikiem wrzeciona serwo o mocy od 5,5 kW do 7,5 kW (opcjonalnie).

Jaka jest masa i wymiary maszyny?

Wymiary maszyny to 2200 × 1765 × 1922 mm z osłoną z blachy, a masa netto to 3500 kg.

Quanzhou Yueli Automation Equipment Co., Ltd. – Nan'an, Fujian, Chiny – Rok założenia 2013
