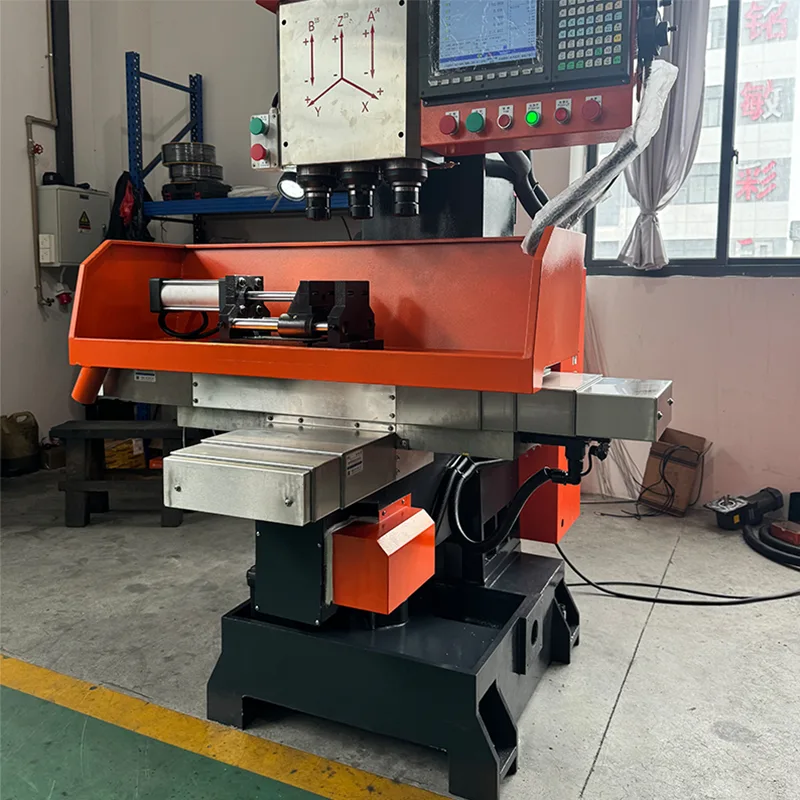

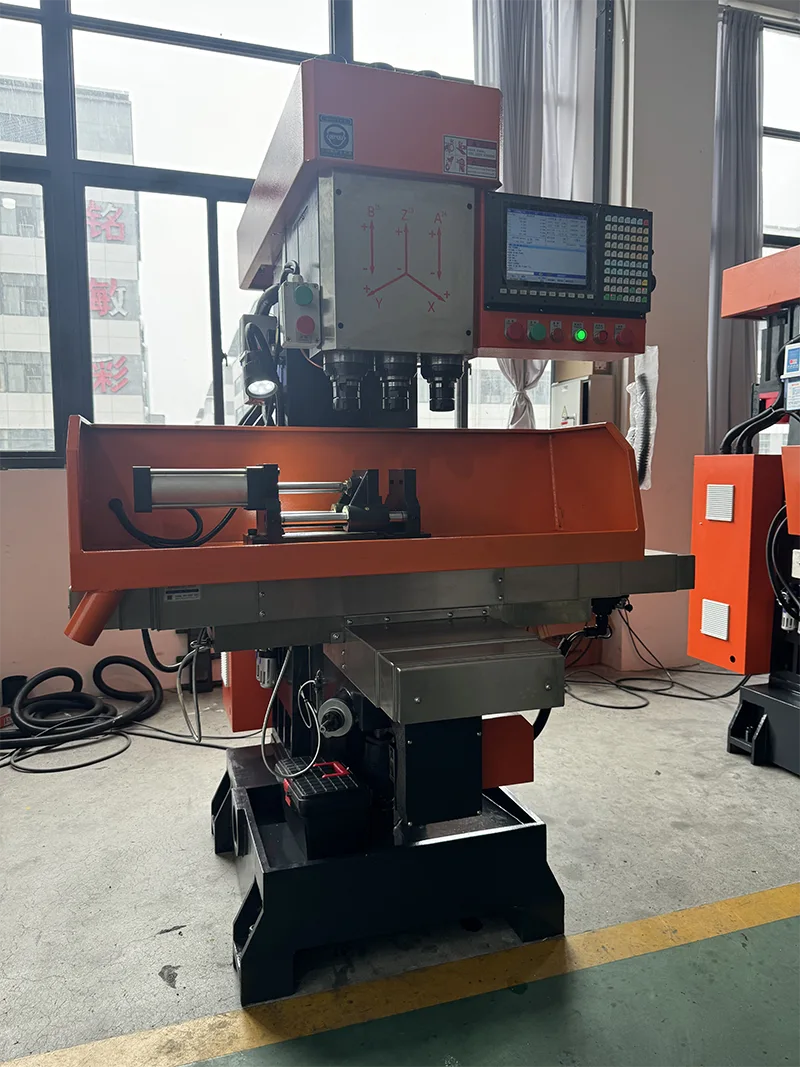

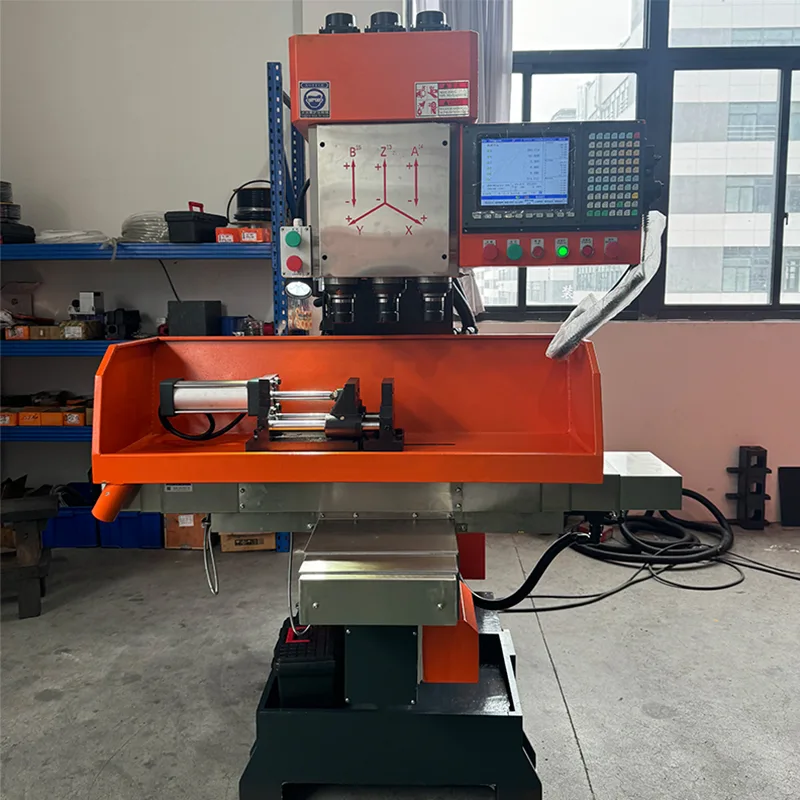

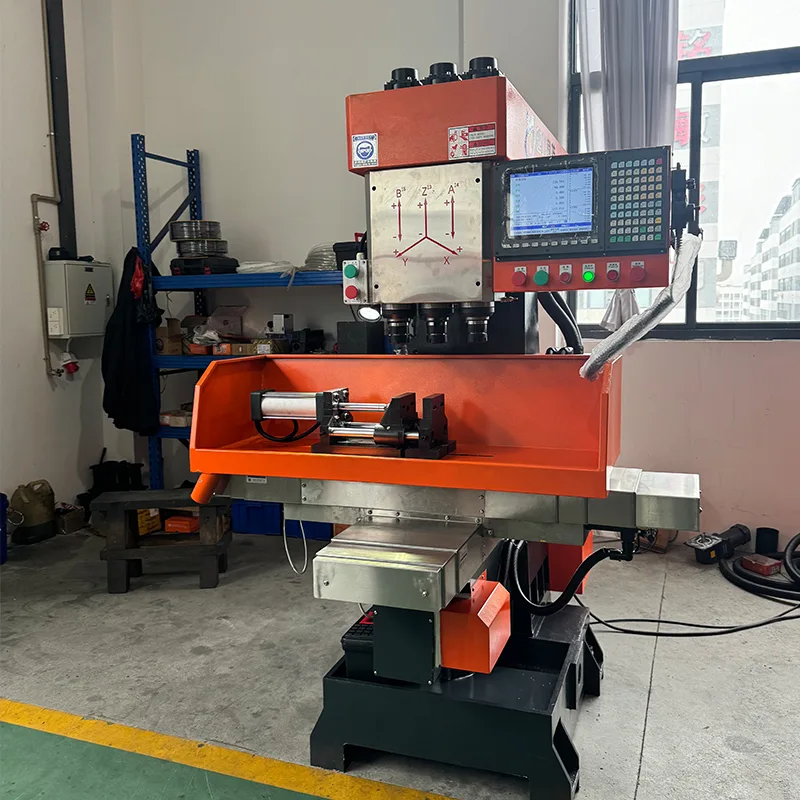

Pionowa trójosiowa CNC

Pionowa trójosiowa CNC ZSK-4150X4 to dojrzały produkt naszej firmy. Ta obrabiarka rozwiązuje problem polegający na tym, że wiercenie, rozwiercanie i gwintowanie nie mogły być zakończone w tym samym czasie podczas obróbki dużej liczby części. Kompletne wiercenie, rozwiercanie, fazowanie i gwintowanie oraz inne wymagania. Jest to idealny sprzęt mechaniczny umożliwiający osiągnięcie wysokiej wydajności i oszczędności energii. Maszyna jest łatwa w obsłudze i można ją swobodnie obsługiwać bez specjalnego personelu technicznego. Firma zgromadziła ponad 10 lat profesjonalnej technologii i ścisłej kontroli jakości, a także ma dobrą obsługę posprzedażną, która jest dobrze odbierana przez klientów.

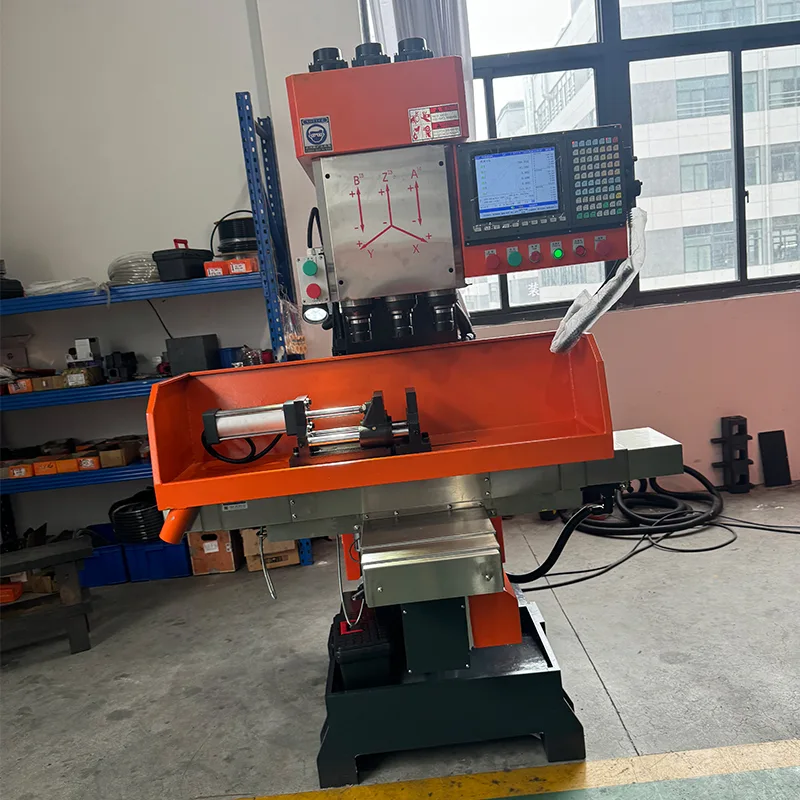

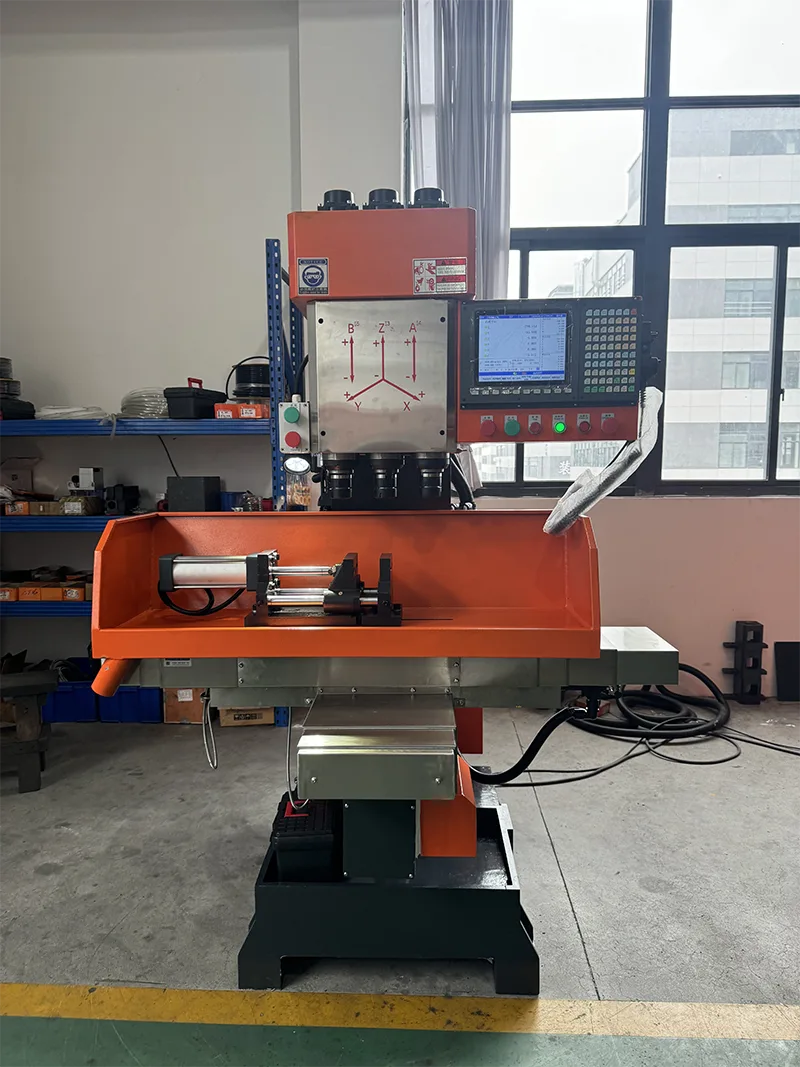

Wprowadzenie produktu

Pionowa trójosiowa CNC ZSK-4150X4 to dojrzały produkt naszej firmy. Ta obrabiarka rozwiązuje problem polegający na tym, że wiercenie, rozwiercanie i gwintowanie nie mogły być zakończone w tym samym czasie podczas obróbki dużej liczby części.

· Kompletne wiercenie, rozwiercanie, fazowanie i gwintowanie w jednej operacji.

· Idealny sprzęt mechaniczny umożliwiający osiągnięcie wysokiej wydajności i oszczędności energii.

· Łatwy w obsłudze bez specjalnego personelu technicznego.

· Ponad dziesięć lat profesjonalnej technologii i ścisłej kontroli jakości.

· Dobra obsługa posprzedażna, dobrze przyjęta przez klientów.

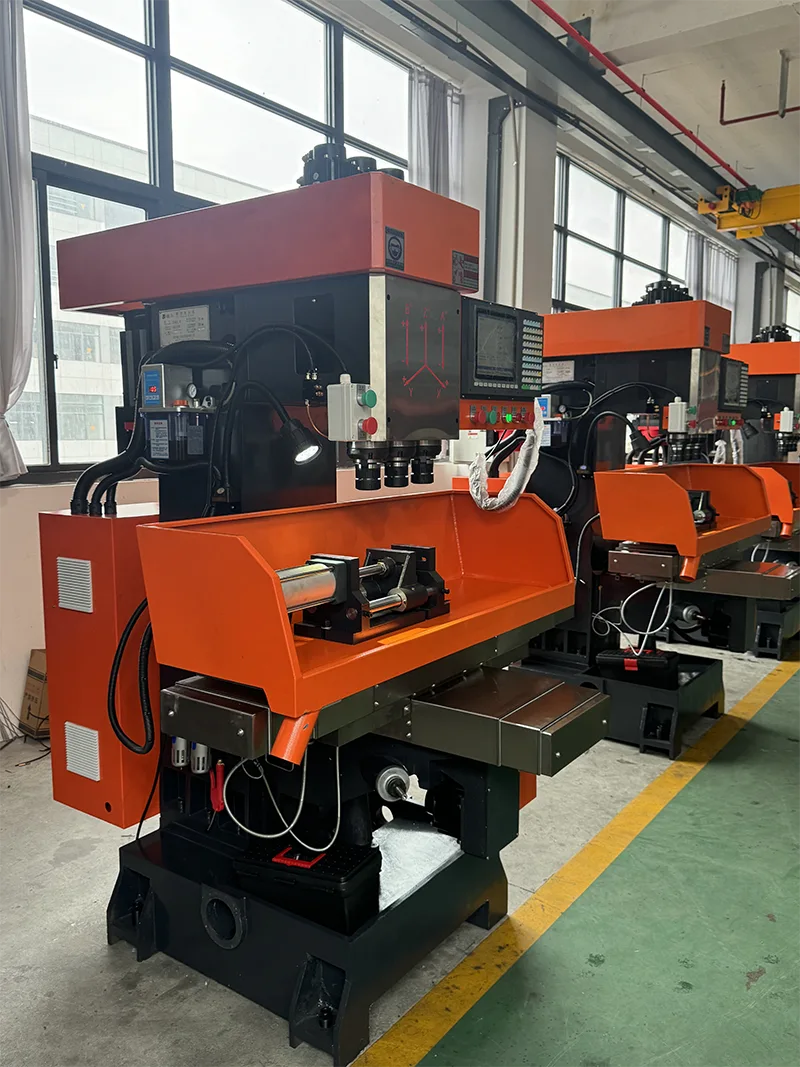

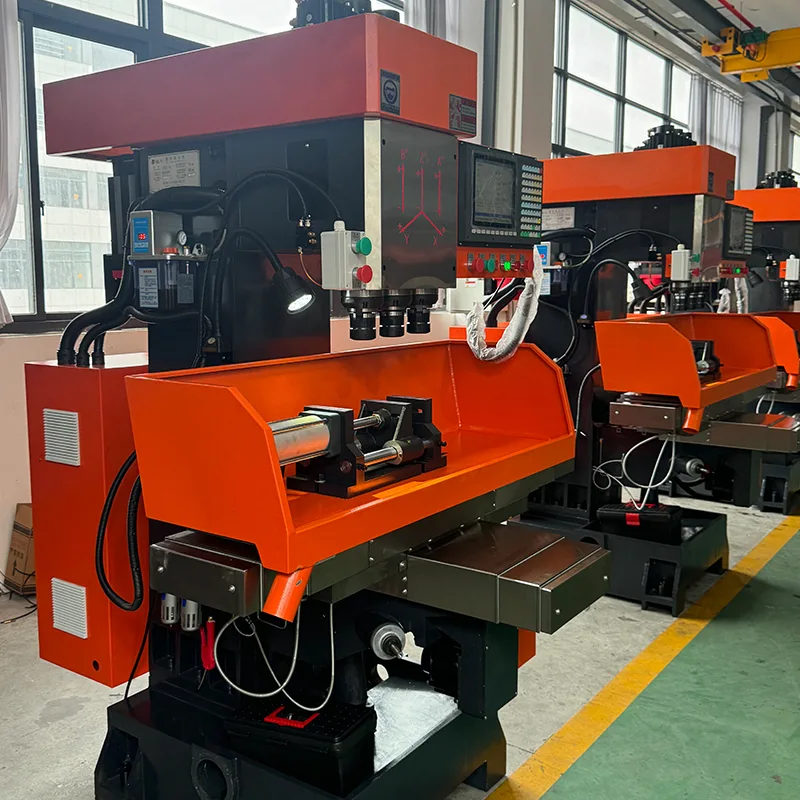

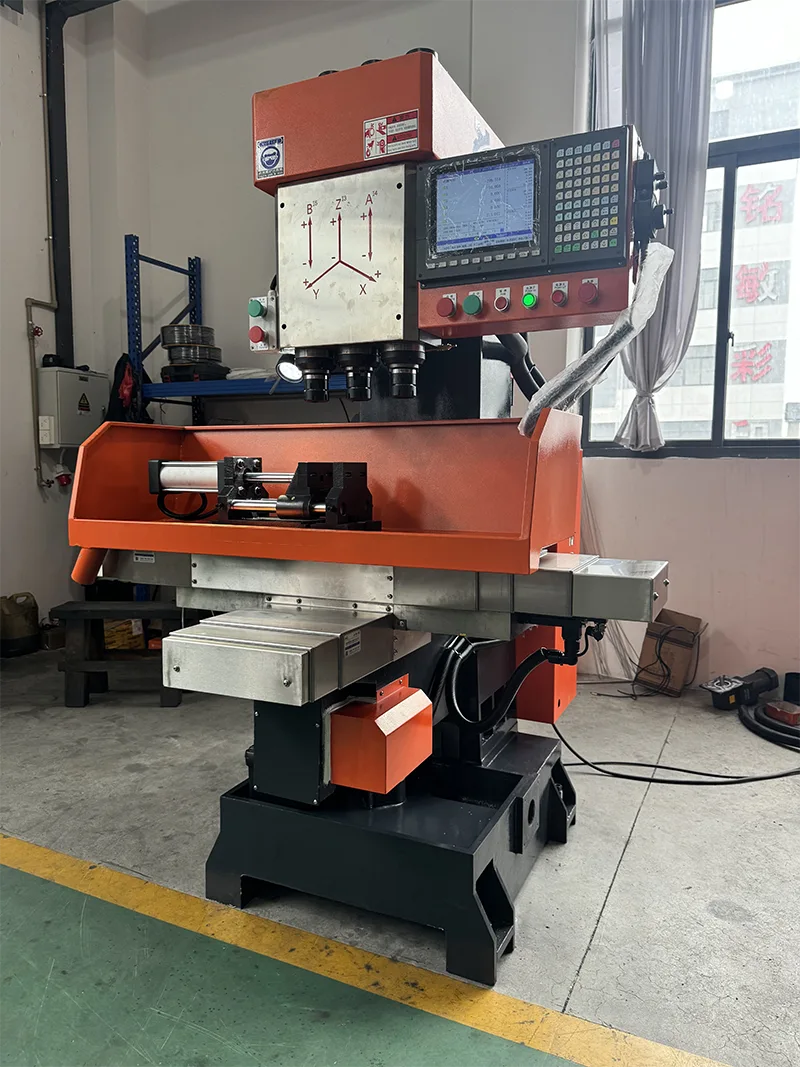

Główne cechy

Pionowa trójosiowa CNC ZSK-4150X4 ma następujące funkcje.

· Obróbka dużej liczby części, wiercenie i rozwiercanie oraz gwintowanie są wykonywane jednocześnie, z dużą wydajnością.

· Kadłub jest zwarty i sztywny.

· Wał główny wykonany jest z wysokiej jakości stali stopowej, jest hartowany i poddawany obróbce cieplnej, precyzyjnie szlifowany. Posiada wysoką odporność na zużycie.

· Powierzchnia ślizgowa jest hartowana częstotliwością naddźwiękową. Posiada urządzenie smarujące, które zapewnia trwałość powierzchni ślizgowej.

· Ruch stołu roboczego w lewo i w prawo wykorzystuje urządzenie rozruchowe i urządzenie pozycjonujące bufor, które charakteryzuje się niewielkimi wibracjami i szybkim ruchem.

· Rękojeść noża jest typu cięgła, który niełatwo spaść. Charakteryzuje się wysokim bezpieczeństwem.

Dane techniczne

Poniższe parametry techniczne dotyczą pionowej trójosiowej CNC ZSK-4150X4.

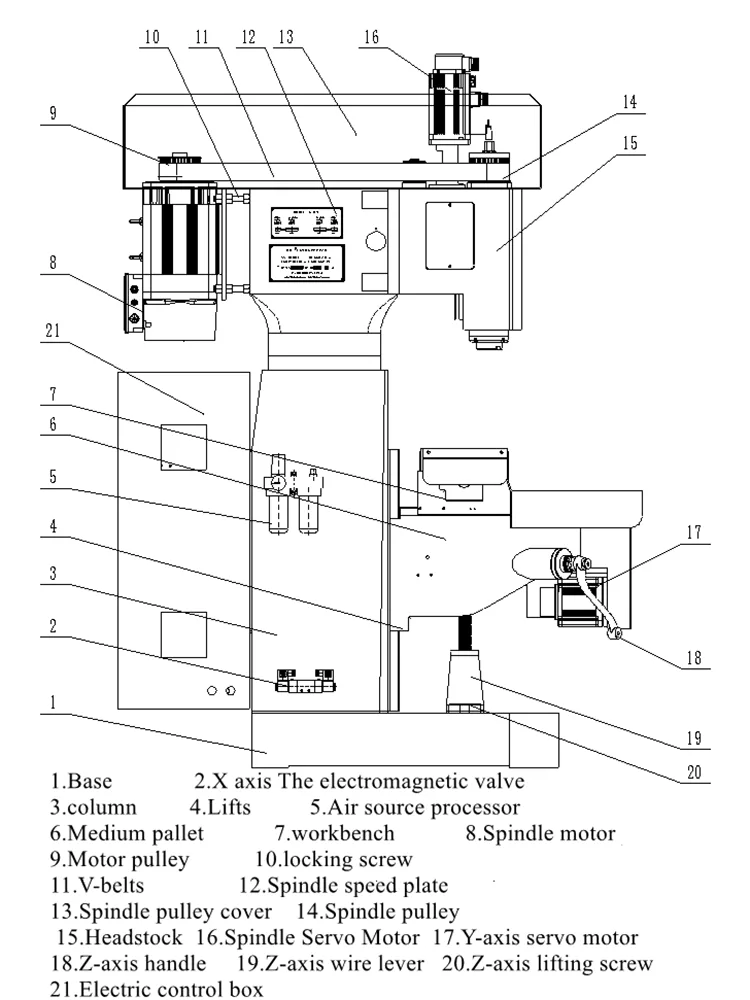

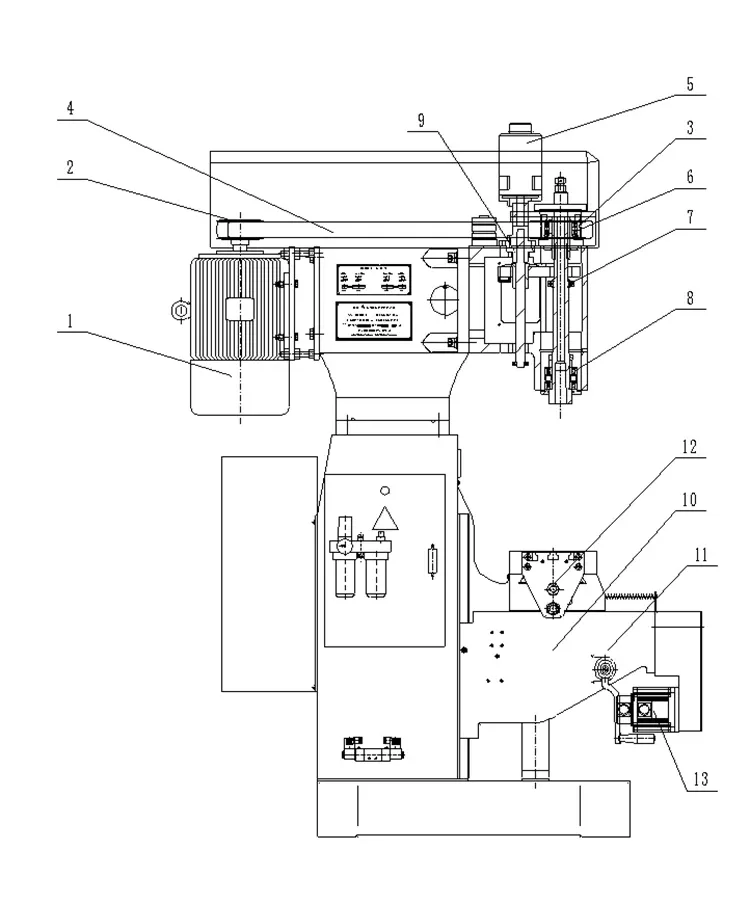

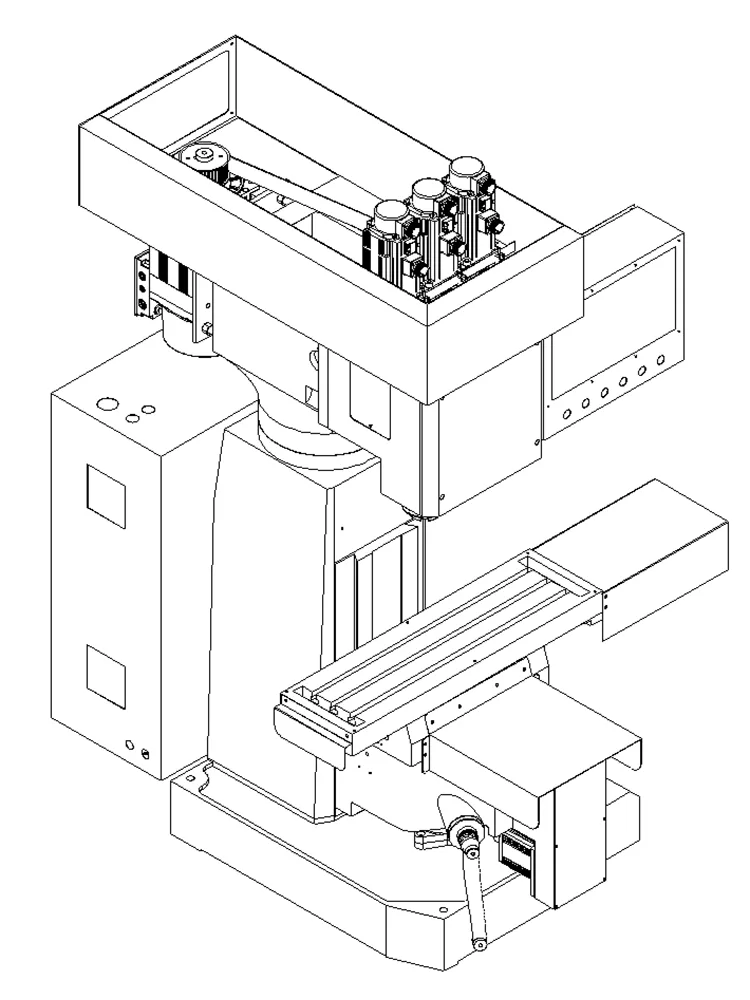

Mechanizm i wydajność obrabiarki

Konstrukcja pionowej trójosiowej CNC ZSK-4150X4 przyjmuje cechy konstrukcyjne frezarki i pomocniczego urządzenia startowego, które ma zalety wysokiej wydajności przetwarzania, stabilnej precyzji i prostych procedur obsługi. Zastosowanie sterownika PLC do przetwarzania sterowania logicznego może skutecznie uniknąć zwarcia łukowego spowodowanego przełączaniem silnika do przodu i do tyłu. Jednocześnie do napędzania elektrozaworu stosuje się metodę wyzwalania impulsu, aby uniknąć zjawiska, że ​​cewka elektrozaworu jest zasilana przez długi czas, powodując wypalenie cewki.

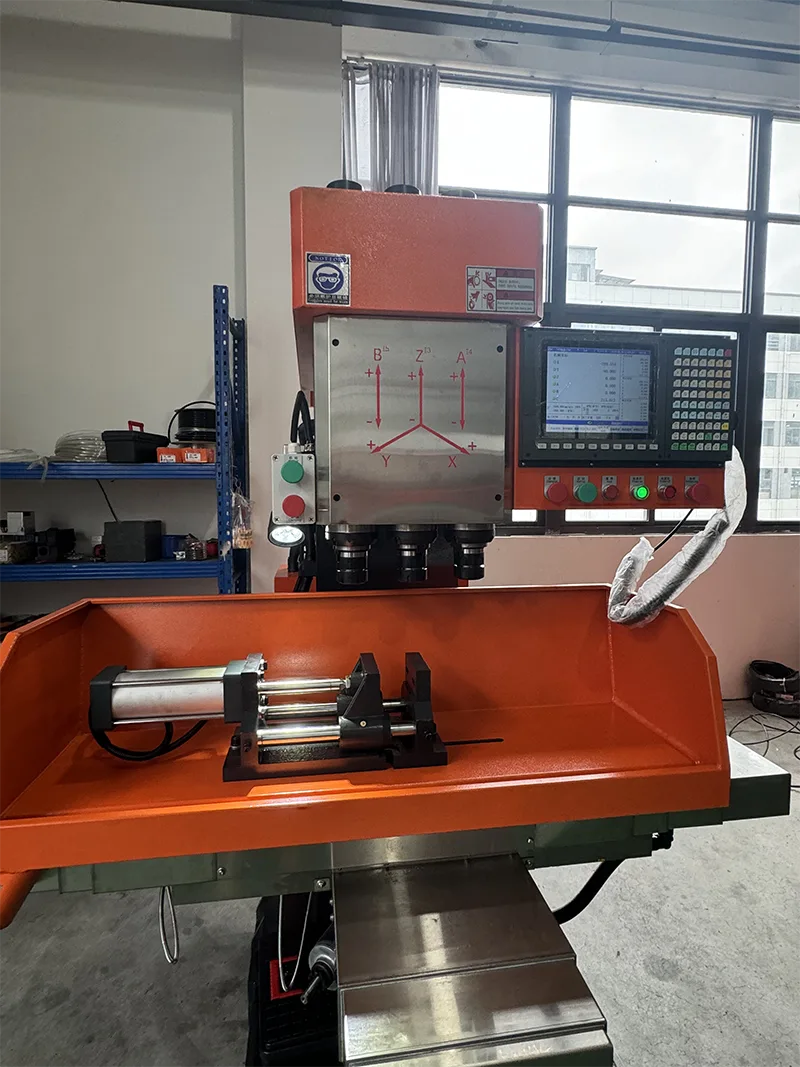

· Struktura: Proste centrum obróbcze. Sterowanie programowe wykorzystuje system sterowania Taiwan Yitu z funkcją wykrywania, aby uniknąć uszkodzenia kranu lub narzędzia na skutek awarii zaworu elektromagnetycznego lub cylindra olejowego. Przyjazny dla człowieka i maszyny dialog zapewniający łatwą obsługę.

· Nadaje się do obróbki części wielko- i średnioseryjnych. Jednorazowe zaciśnięcie. Wysoka wydajność i dobra precyzja.

· Mechanizm gwintujący nie wymaga wymiany napędu śrubowego. Skok jest standardowy. Supersynchroniczny główny silnik serwo Pekin z własną konwersją częstotliwości poprawia chropowatość powierzchni gwintu i zapewnia dokładność.

· Niezależne badania i rozwój komponentów głowicy napędowej. Precyzyjne szlifowanie. Dobra odporność na zużycie i długa żywotność.

· System Hust CNC umożliwia ustawienie prędkości posuwu według potrzeb. Po długotrwałym użytkowaniu śruba pociągowa ulega zużyciu, system posiada funkcję kompensacji narzędzia.

· Każda napędzana silnikiem powierzchnia ślizgowa posiada centralne automatyczne urządzenie smarujące, aby zapewnić żywotność obrabiarki.

· Ruch stołu przesuwnego napędzany serwomotorem. Wiele współrzędnych można ustawić cyfrowo. Wysoka dokładność pozycjonowania. Niskie wibracje. Szybka reakcja.

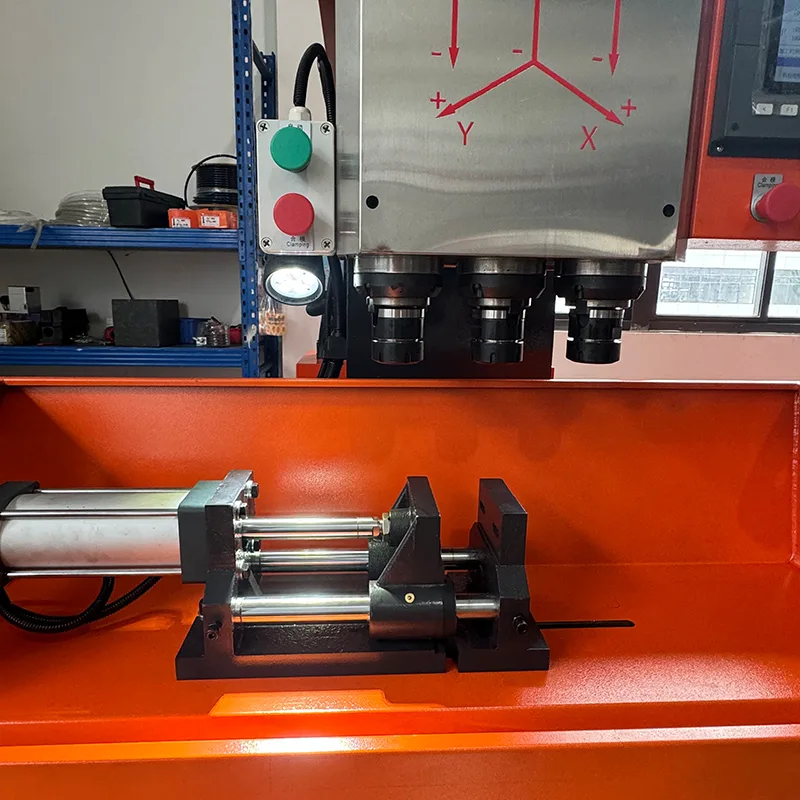

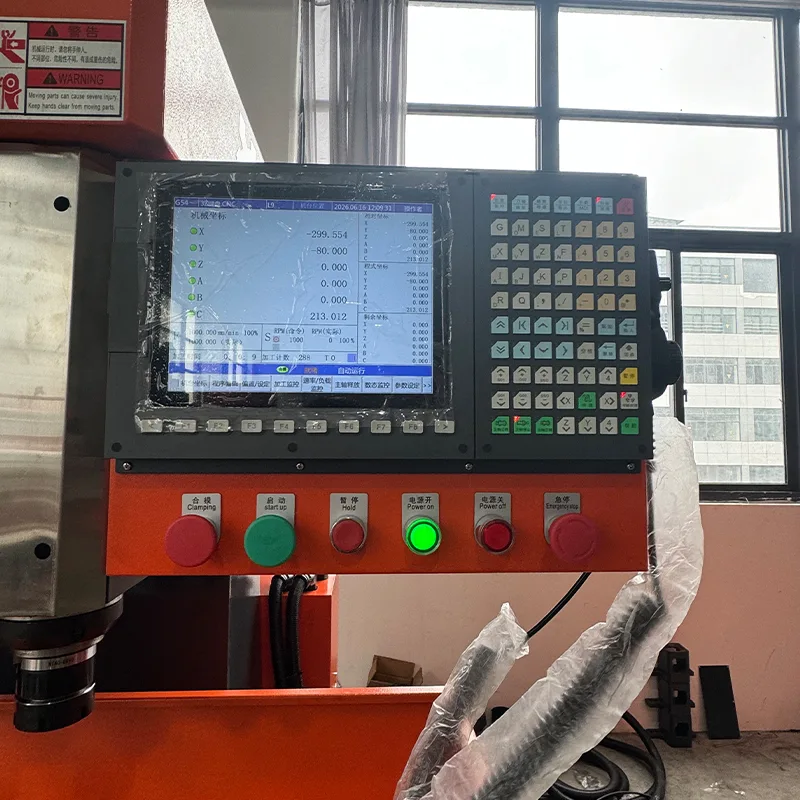

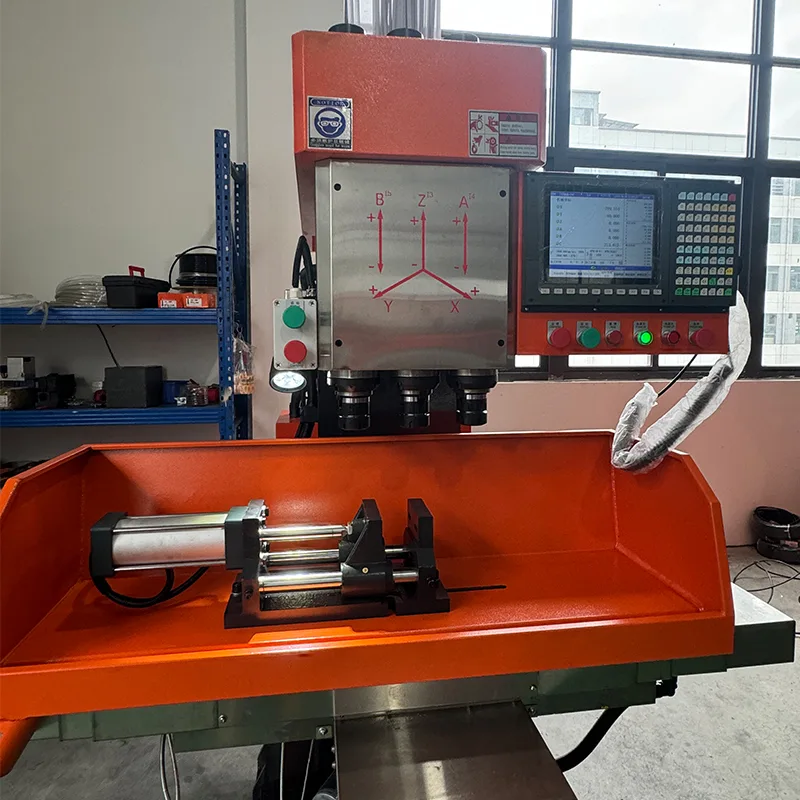

· Podczas obróbki status przedmiotu obrabianego wyświetlany jest na ekranie dotykowym. Funkcja alarmu w przypadku usterek.

· Całkowicie zamknięta ochrona zapewnia bezpieczeństwo osobiste i poprawia środowisko przetwarzania.

Układ elektryczny

Pionowy trójosiowy CNC ZSK-4150X4 wykorzystuje następujące elementy elektryczne.

· Zawór elektromagnetyczny: Tajwan AirTAC. Dobra stabilność. Ciśnienie powietrza nie może być niższe niż 0,5 MPa.

· Stycznik AC: koreański LS. Dobra stabilność.

· Przekaźnik: Omron. Dobra stabilność.

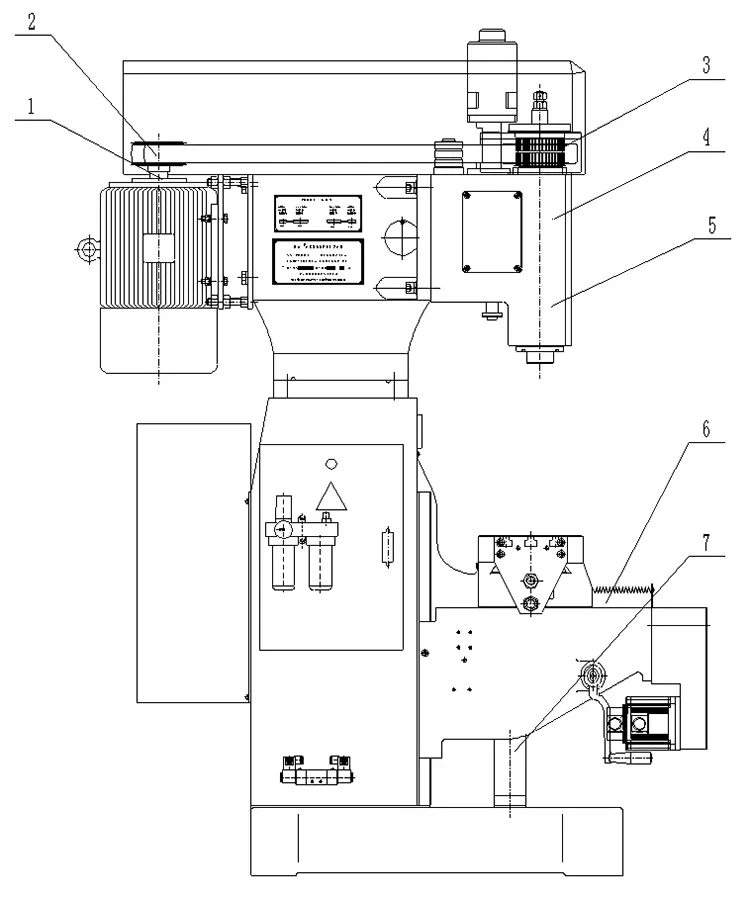

System transmisji

Pionowa trójosiowa CNC ZSK-4150X4 wykorzystuje następujące elementy przekładni.

Układ smarowania

Tuleja wrzeciona i powierzchnia prowadnicy smarowane są za pomocą ręcznej pompy smarującej, co ułatwia i kompleksowo wykonuje operację, zapewniając trwałość powierzchni smarującej.

Środki ostrożności dotyczące obsługi i przetwarzania

Poniższe środki ostrożności pochodzą z instrukcji obsługi pionowej trójosiowej maszyny CNC ZSK-4150X4.

· Przed uruchomieniem przeczytaj instrukcję obsługi i towarzyszące dokumenty.

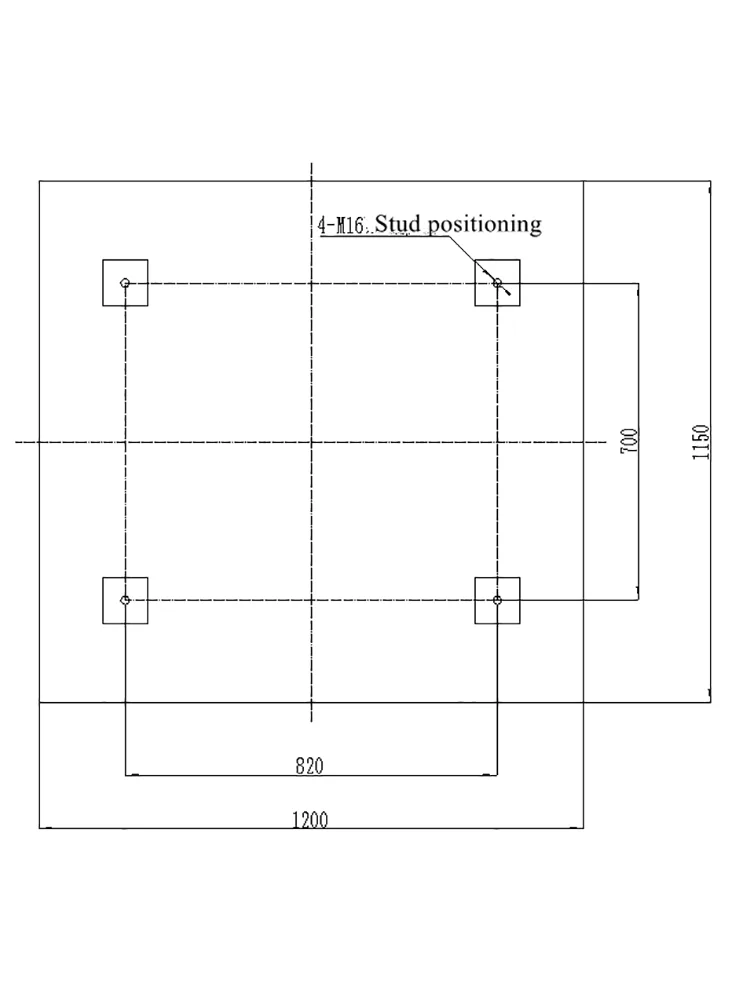

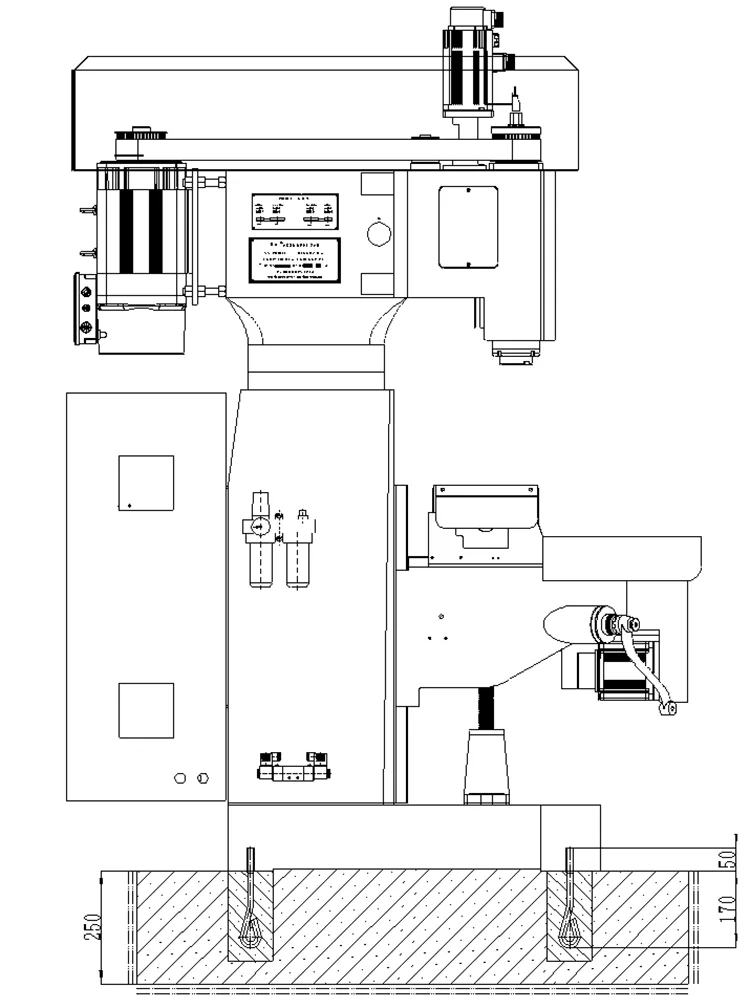

· Zasilanie: trójfazowe czteroprzewodowe, moc 7KW, przekrój przewodu izolowanego nie mniejszy niż 4mm² (miedź).

· Nie instalować w pobliżu źródeł ciepła, miejsc o wysokiej temperaturze lub zakurzonych.

· Przed pierwszym użyciem po rozpakowaniu dodać olej do linii znaku oleju.

· Pompa chłodząca nie może pracować bez cieczy.

· Nie należy dzielić zasilacza ze spawarkami elektrycznymi lub sprzętem wysokiej/średniej częstotliwości.

· Przewód uziemiający musi być podłączony do standardu. Przekrój nie mniejszy niż 2,5 mm².

· Po włączeniu zasilania użyj pióra testowego, aby przed uruchomieniem testowym sprawdzić, czy maszyna nie jest pod napięciem.

· Uruchomić silnik pompy olejowej zgodnie z instrukcją. Obserwuj, czy pompa olejowa jest odwrócona.

· Przełączniki zbliżeniowe zostały wyregulowane i naprawione. Dozwolone są drobne poprawki. W przypadku większych zmian należy skonsultować się z serwisem posprzedażowym.

· Parametry falownika ustawione fabrycznie. Użytkownikowi nie wolno ustawiać osobno.

· Nie naciskaj przycisku „ręcznie” szybko i często, aby uniknąć alarmu falownika.

· Podczas wymiany narzędzia lub regulacji paska napędowego należy wyłączyć zewnętrzne zasilanie.

· Żółto-zielony zacisk uziemiający musi być uziemiony. Nie podłączać przewodu fazowego do zacisku neutralnego (N).

· Nie wybieraj trybu przeciążenia. Użyj odpowiednich narzędzi, wielkości skrawania i szybkości posuwu.

· Zablokuj wyłącznik na elektrycznej skrzynce sterowniczej. Podczas przeglądu konserwacyjnego wyłącz zasilanie i zablokuj.

Często zadawane pytania

Jaki jest stożek wrzeciona tej maszyny?

Stożek wrzeciona pionowej trójosiowej CNC ZSK-4150X4 to MT4.

Jaka jest maksymalna średnica otworu, który można obrobić?

Maksymalna średnica otworu wynosi Ф50mm przy obróbce części miedzianych z 4 krawędziami tnącymi i posuwem na obrót 0,16mm/obr.

Jaka jest maksymalna średnica gwintowania?

Maksymalna średnica gwintowania przy obróbce części miedzianych wynosi Ф50 mm. Jakie są przemieszczenia osi X, Y i Z? Przesuw osi X wynosi 400 mm, przesuw osi Y wynosi 250 mm, a przesuw osi Z wynosi 320 mm.

Jaki jest zakres prędkości wrzeciona?

Zakres prędkości wrzeciona osi Z1 i Z2 wynosi od 619 do 1420 obr./min ze sterowaniem serwo.

Jaka jest moc silnika wrzeciona i całkowita masa maszyny?

Moc serwomotoru wrzeciona wynosi 5,5 kW przy 380 V, a masa netto maszyny wynosi 2500 kg.

Z jakiego systemu sterowania korzysta ta maszyna?

Maszyna wykorzystuje system sterowania Taiwan Yitu z przyjaznym dialogiem między człowiekiem a maszyną, zapewniającym łatwą obsługę.
