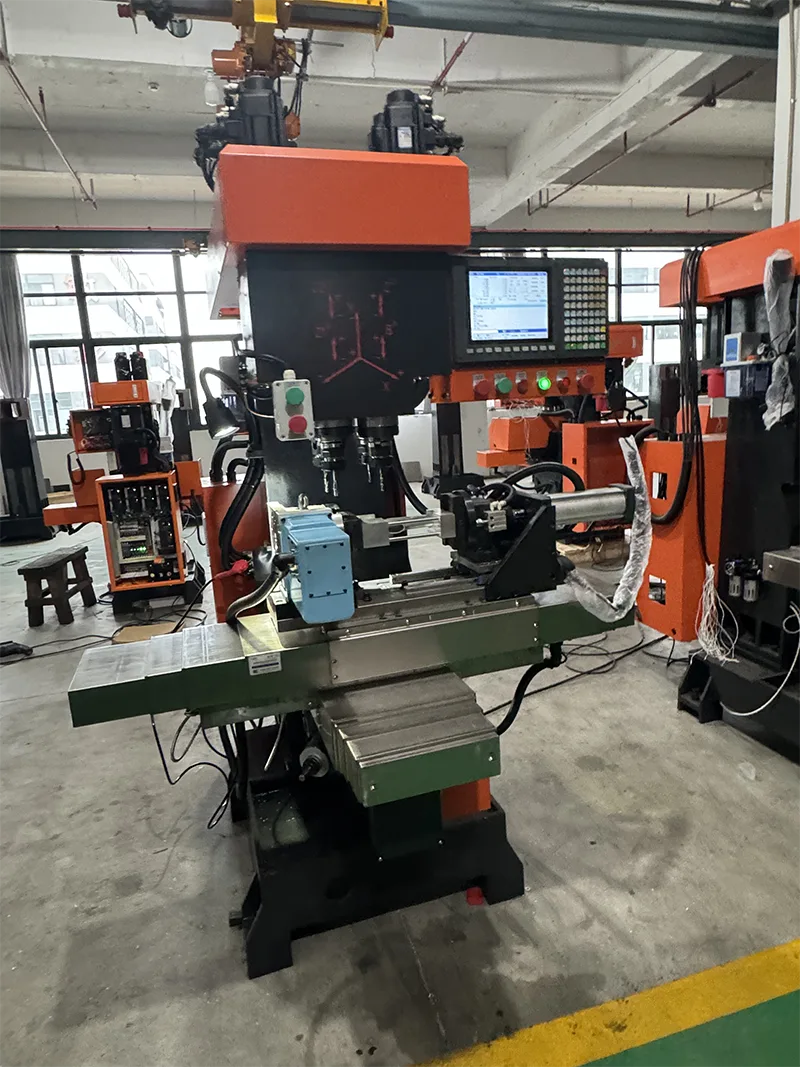

Prowadnica liniowa Wiercenie Centrum gwintowania Typ otwarty

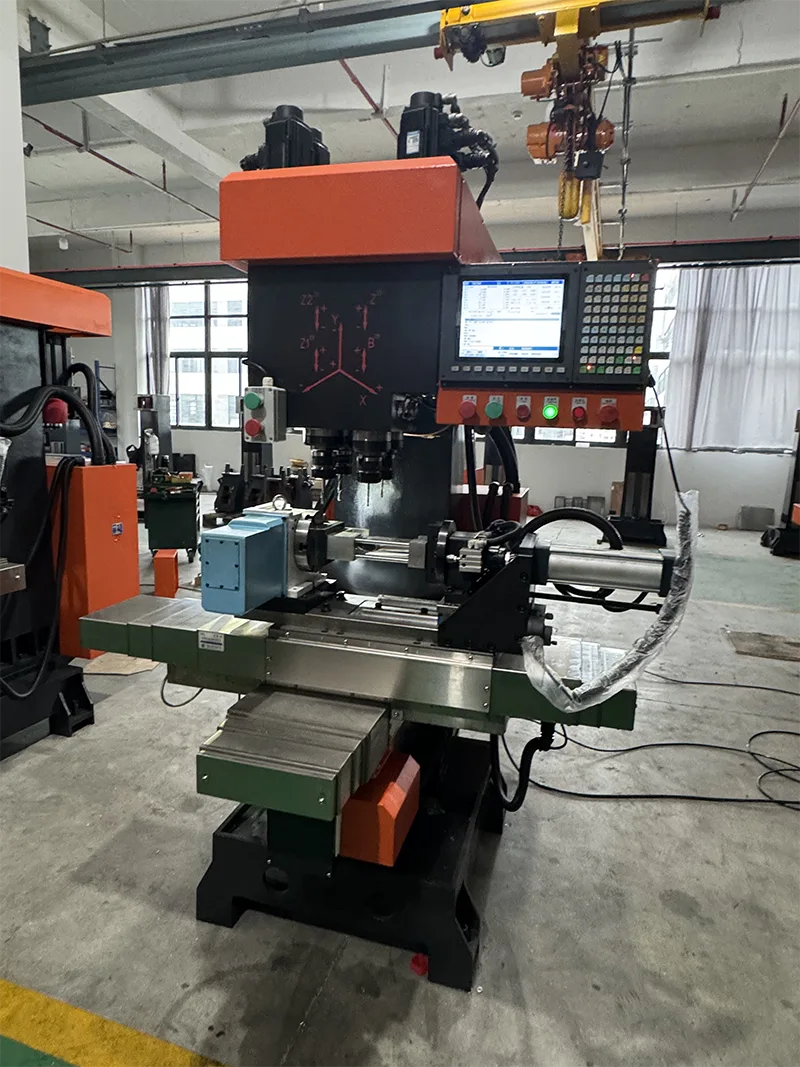

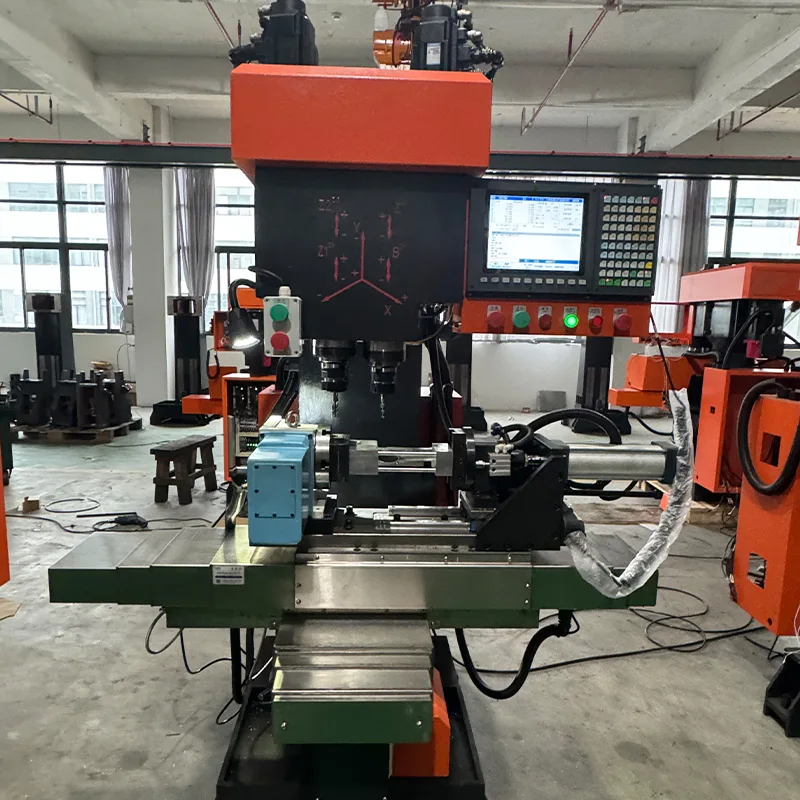

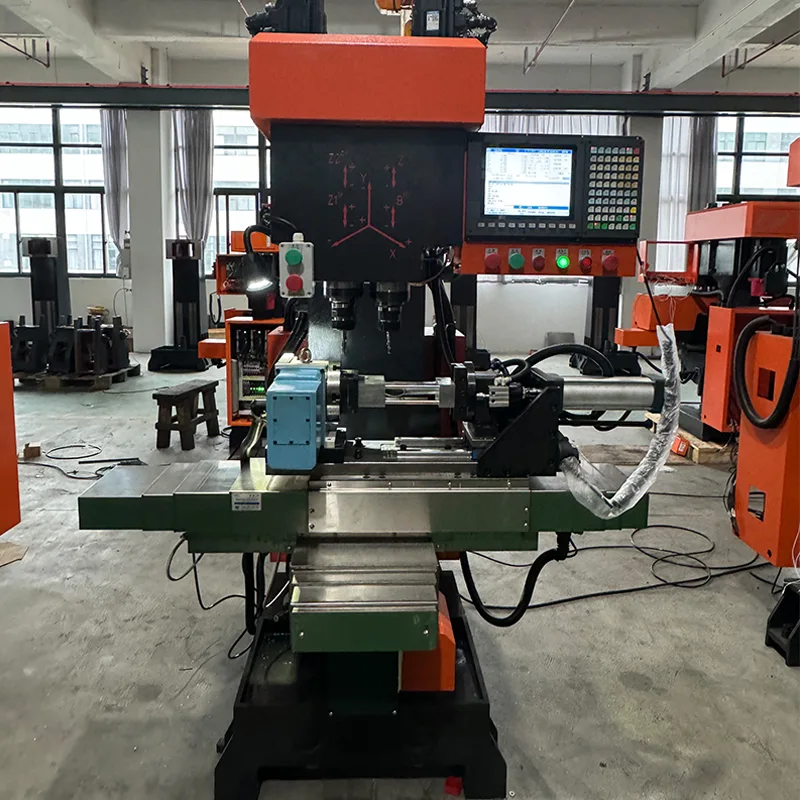

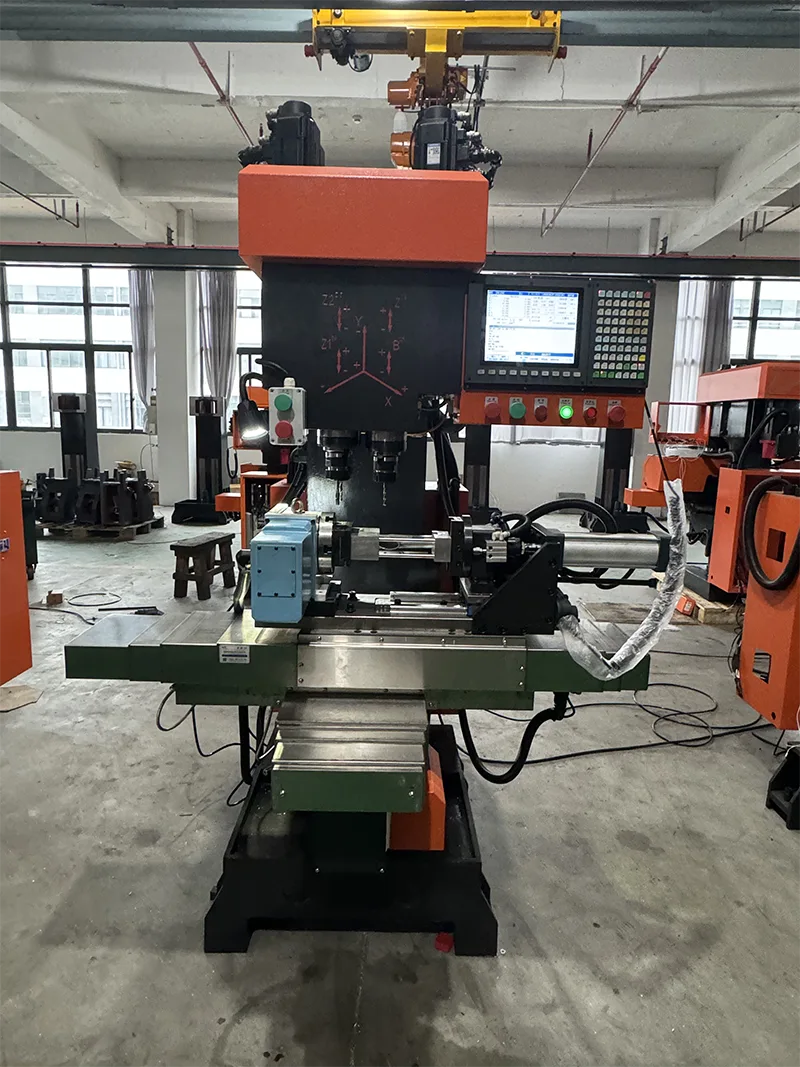

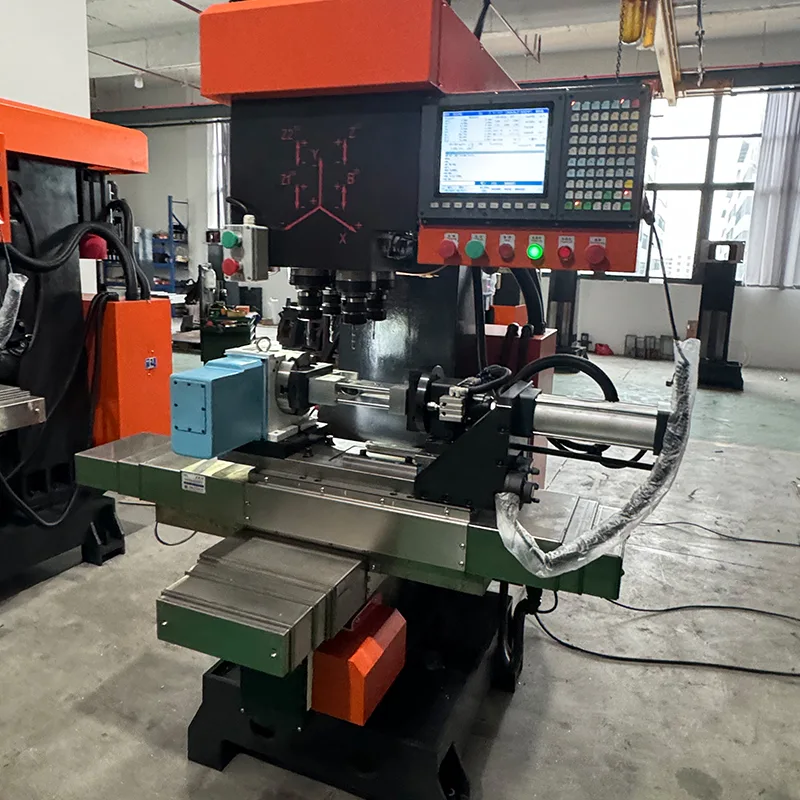

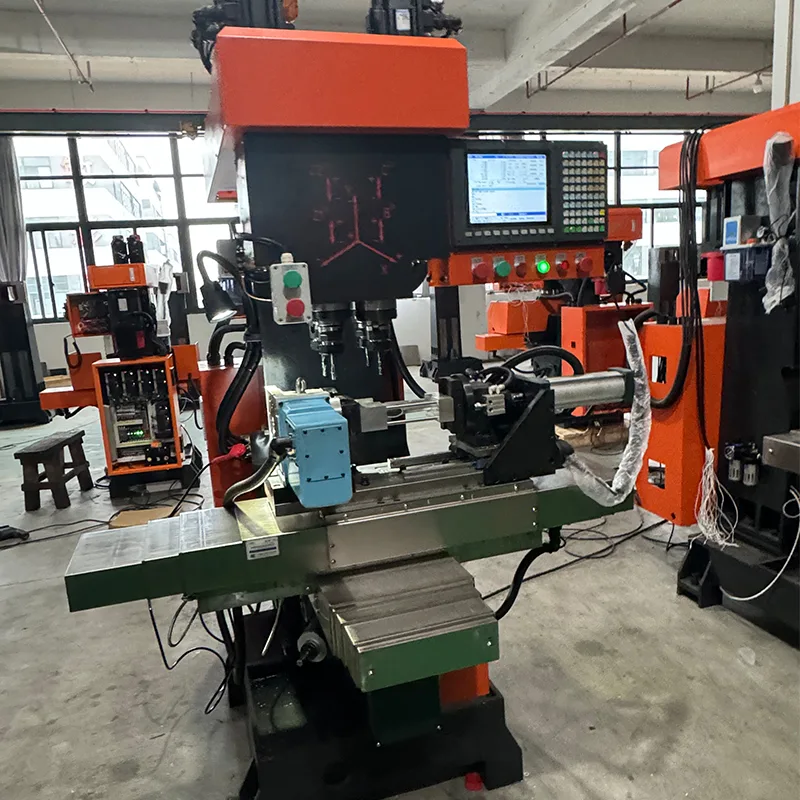

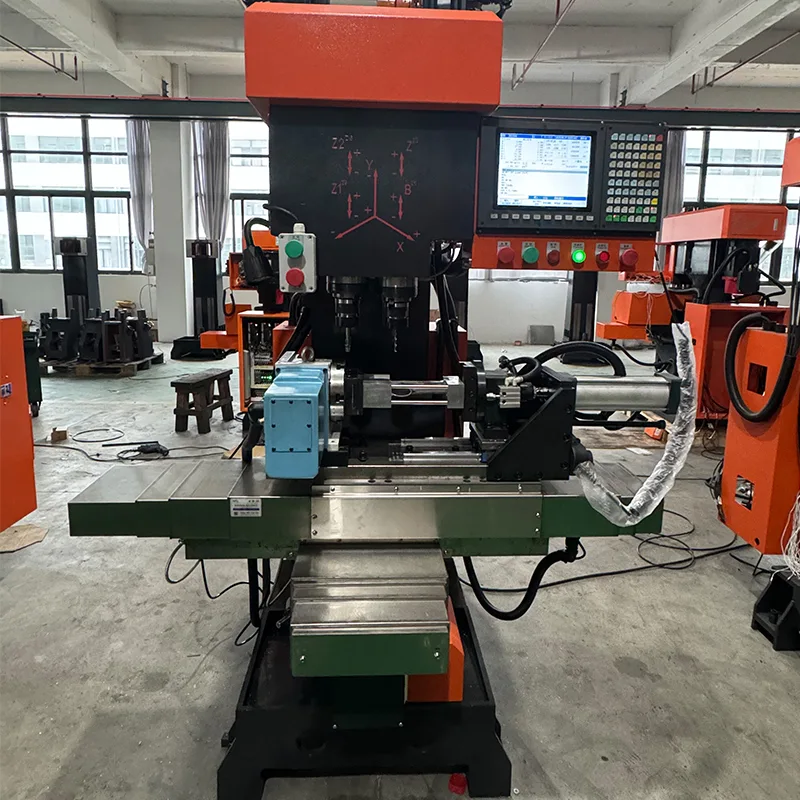

Centrum gwintowania z prowadzeniem liniowym ZSK540 typu otwartego to pionowe 4-osiowe centrum gwintowania z prowadzeniem liniowym w konfiguracji typu otwartego. Model ten jest dostępny bez obudowy z blachy, co zapewnia konstrukcję z otwartą ramą odpowiednią do zastosowań, w których nie jest wymagana pełna obudowa. Maszyna jest wyposażona w autobusowy system CNC Taiwan Syntec z ekranem dotykowym, wyposażony w przyjazny dla użytkownika interfejs człowiek-maszyna zapewniający intuicyjne programowanie i prostą obsługę. Dzięki 4-osiowej funkcji CNC wszystkie cztery osie mogą wykonywać operacje wiercenia, gwintowania i frezowania. Silnik wrzeciona serwo o mocy 5,5 kW z wbudowaną przetwornicą częstotliwości umożliwia sztywne gwintowanie i płynną regulację prędkości, zapewniając precyzję obróbki.

Konfiguracja maszyny i cechy konstrukcyjne

Centrum gwintowania i wiercenia z prowadzeniem liniowym ZSK540 typu otwartego jest zbudowane z następującymi standardowymi konfiguracjami i cechami konstrukcyjnymi.

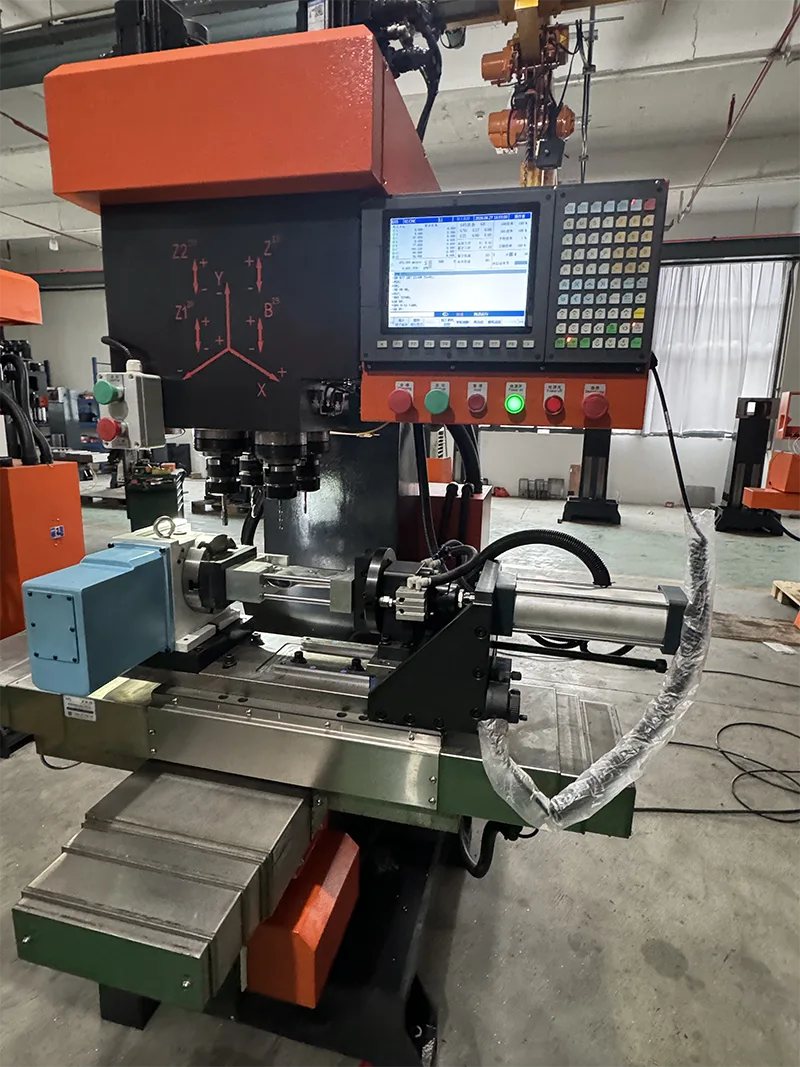

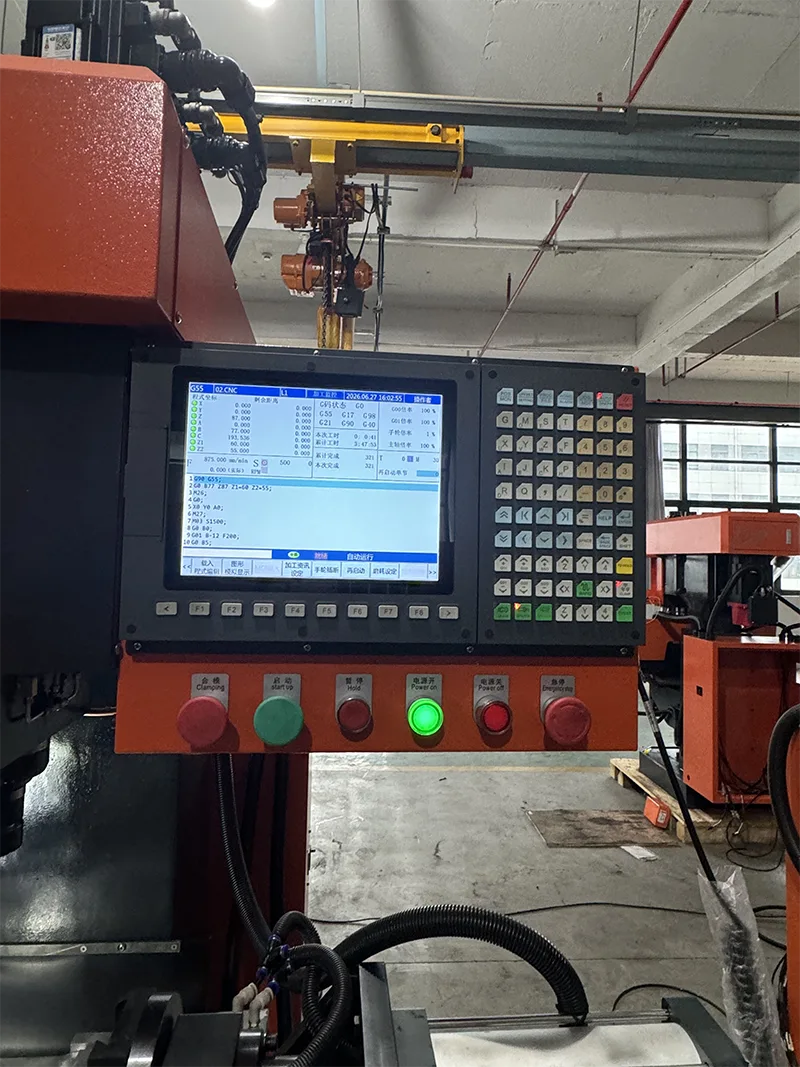

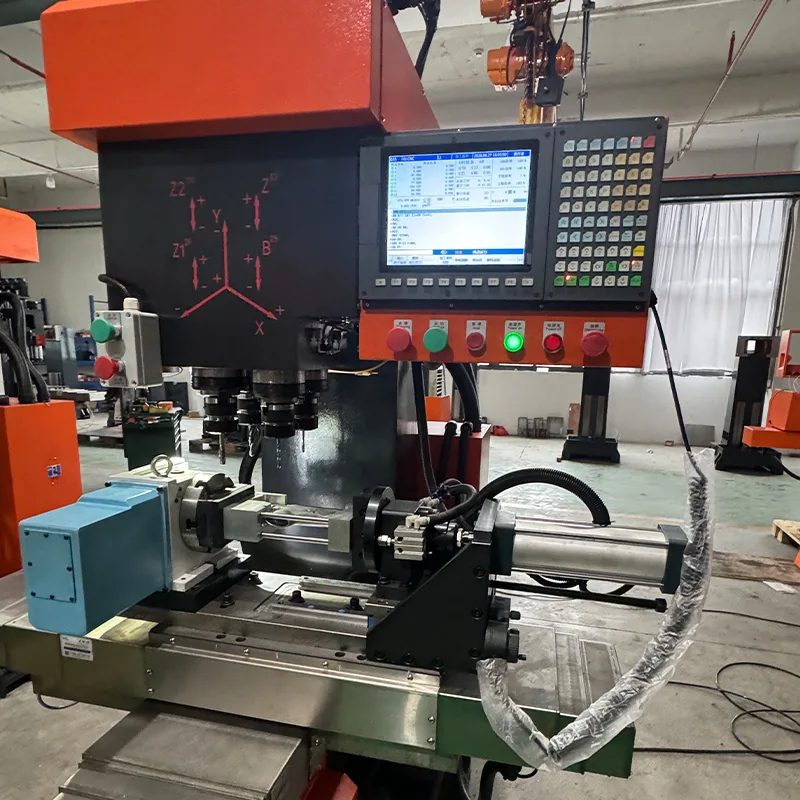

· System CNC: System CNC autobusowy Taiwan Syntec z ekranem dotykowym. Przyjazny dla użytkownika interfejs człowiek-maszyna. Intuicyjne programowanie. Prosta obsługa. Szybko się uczy.

· System serwo: serwomotory Syntec, łącznie 5 jednostek (4 z hamulcem). Serwosilnik wrzecionowy Huahong o mocy 5,5 kW.

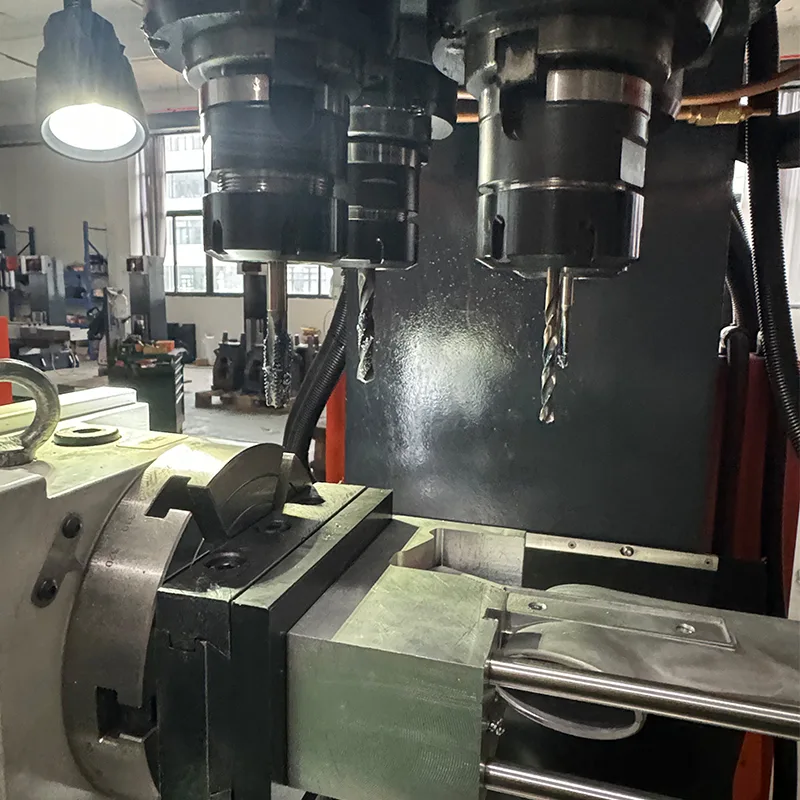

· Wrzeciono: stożek wrzeciona BT40. Średnica tulei wrzeciona 105mm. Prędkość wrzeciona 0-3000 obr/min.

· Prowadnice i śruby kulowe: prowadnice liniowe Hiwin (6 szt.) i śruby kulowe Dinghan (3 szt.). Skok osi Z 10 mm, skok osi X/Y 16 mm. Wspomaga ciężkie cięcie.

· Komponenty pneumatyczne: Komponenty pneumatyczne importowane z Korei.

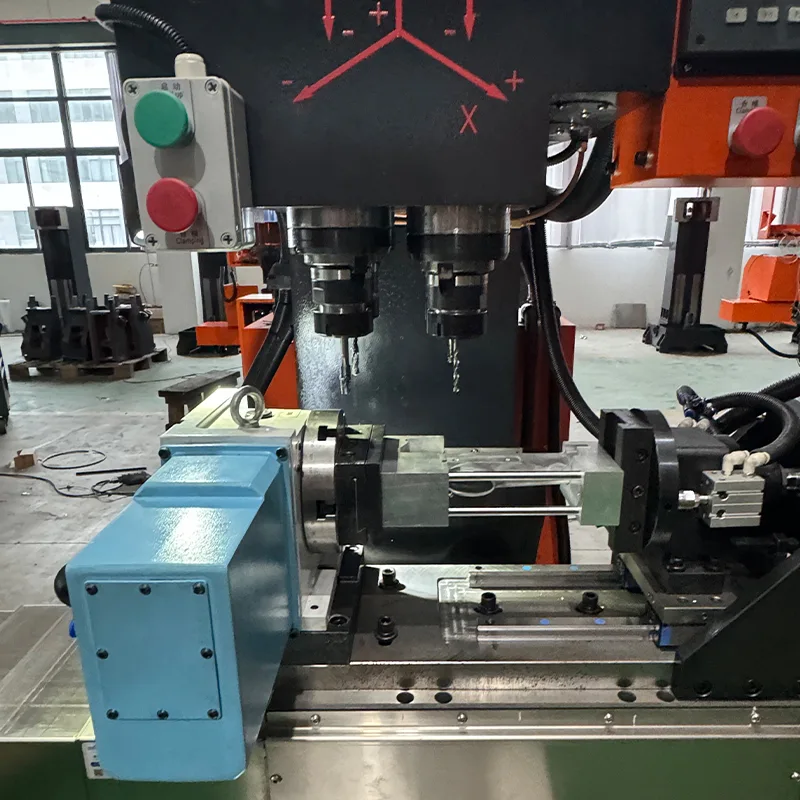

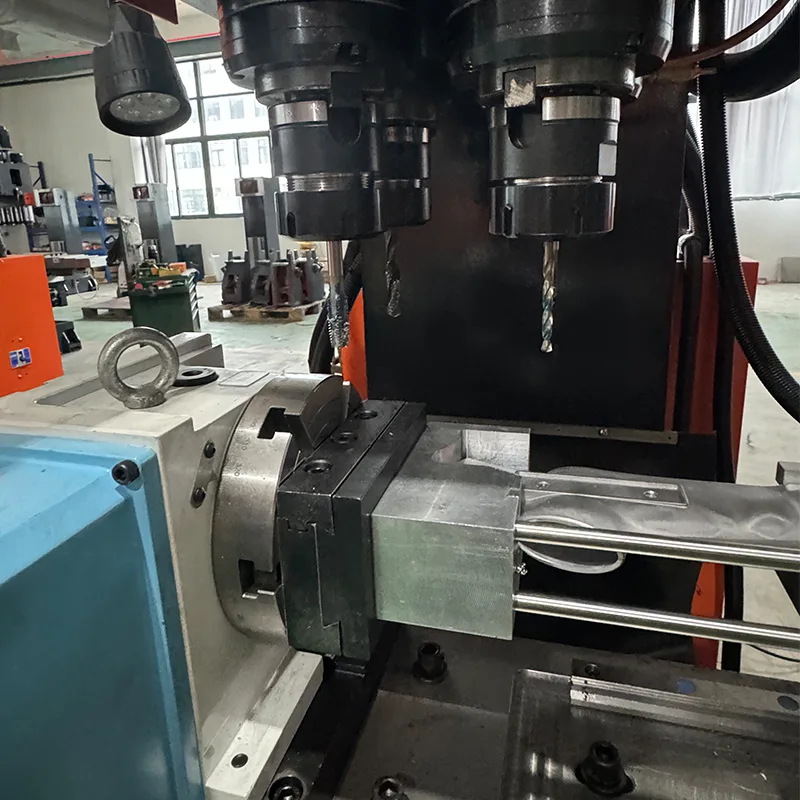

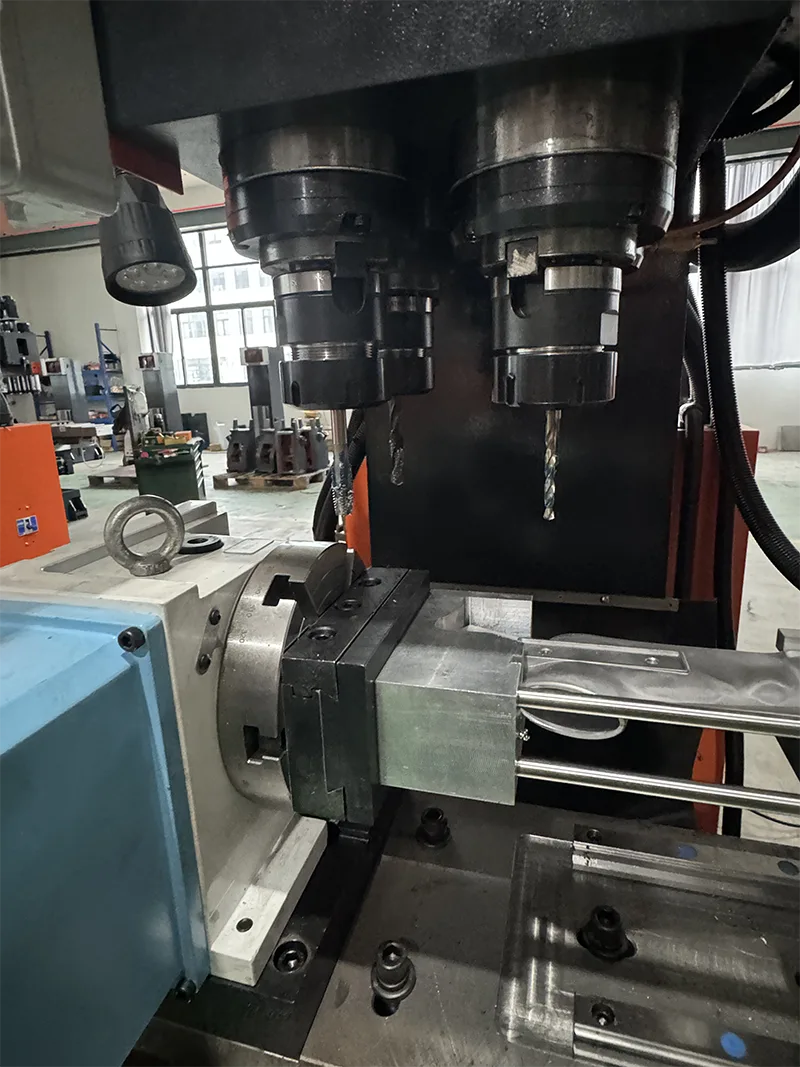

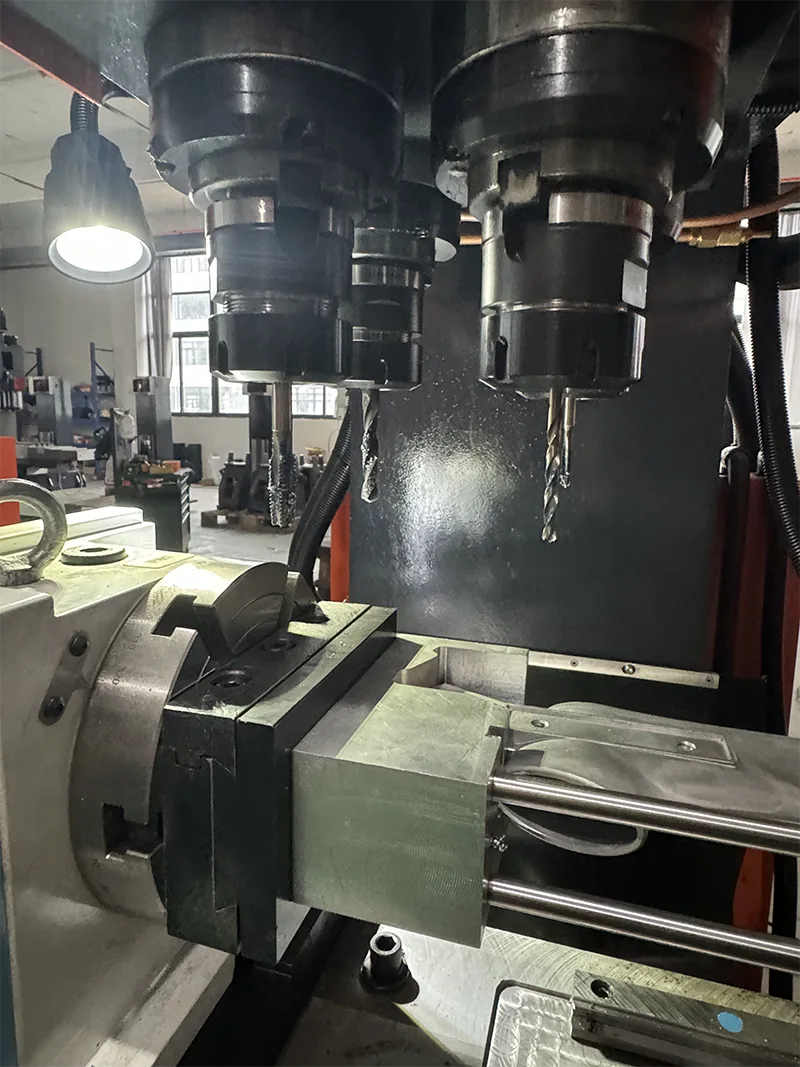

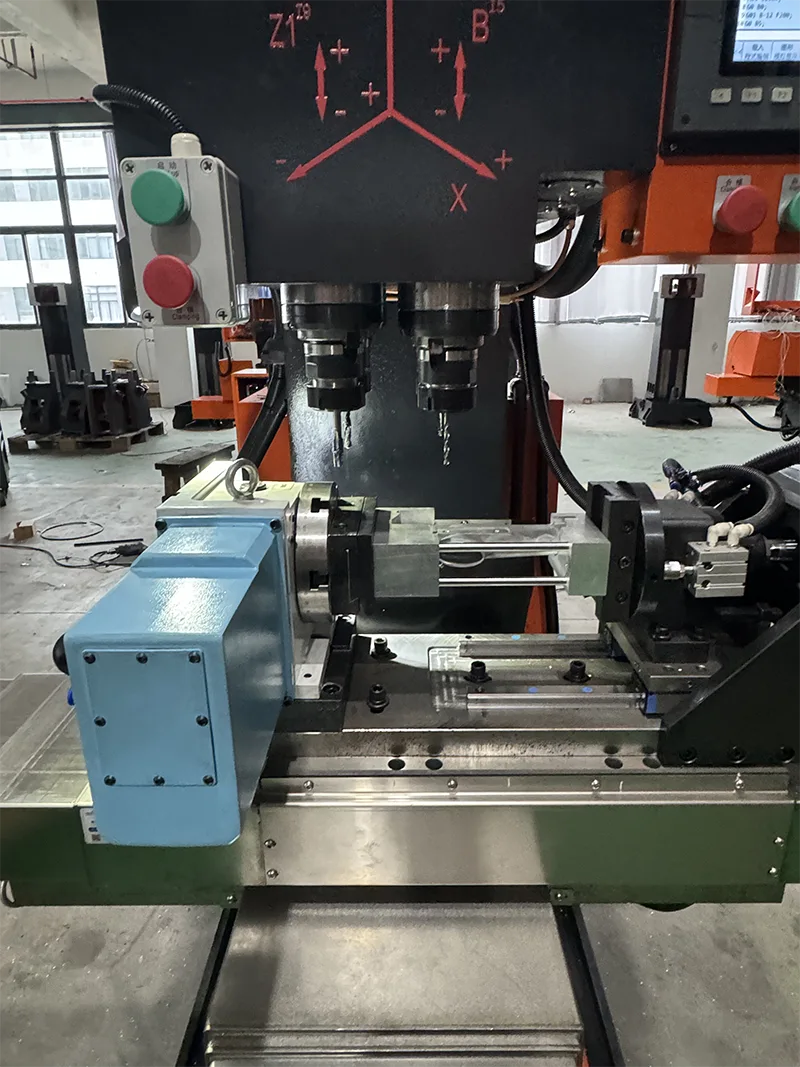

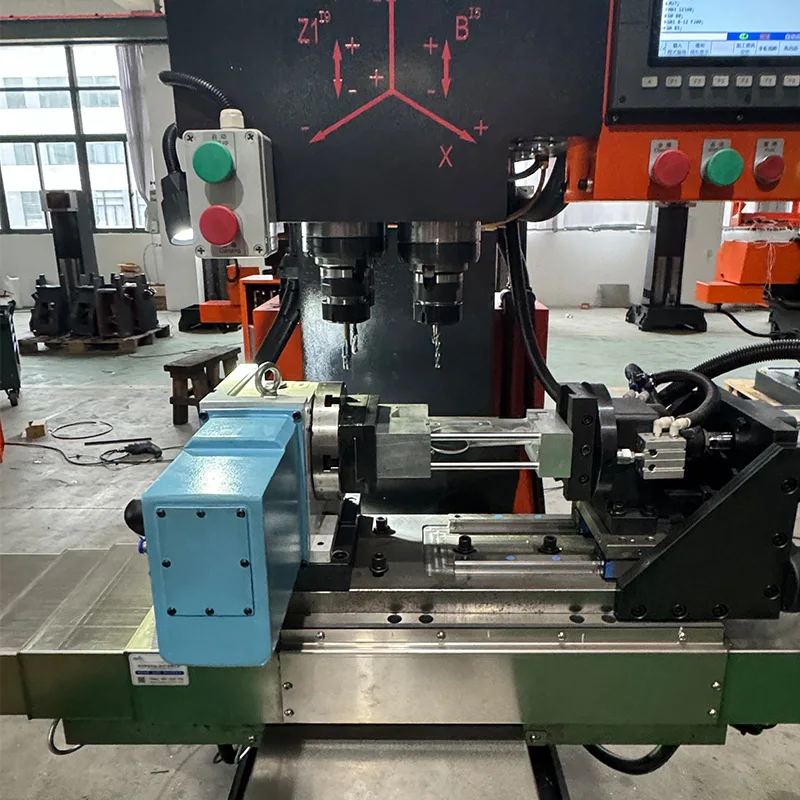

· Czwarta oś: Wyposażona w czwartą oś do wiercenia, gwintowania, frezowania i dłutowania w różnych płaszczyznach.

· Komponenty elektryczne: Komponenty elektryczne zgodne ze standardem chińskim. W zestawie zbiornik na płyn chłodzący.

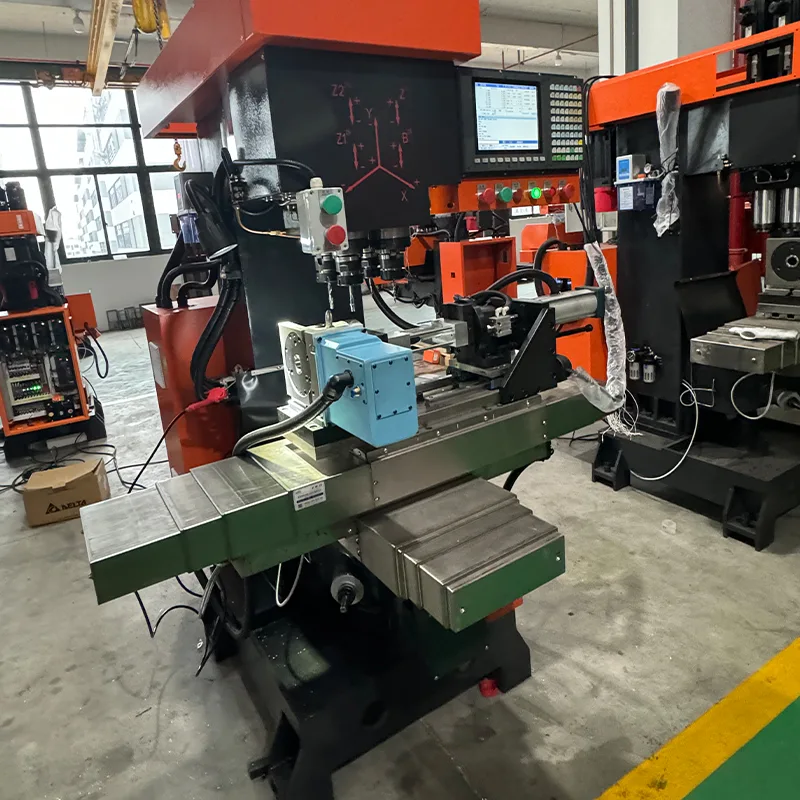

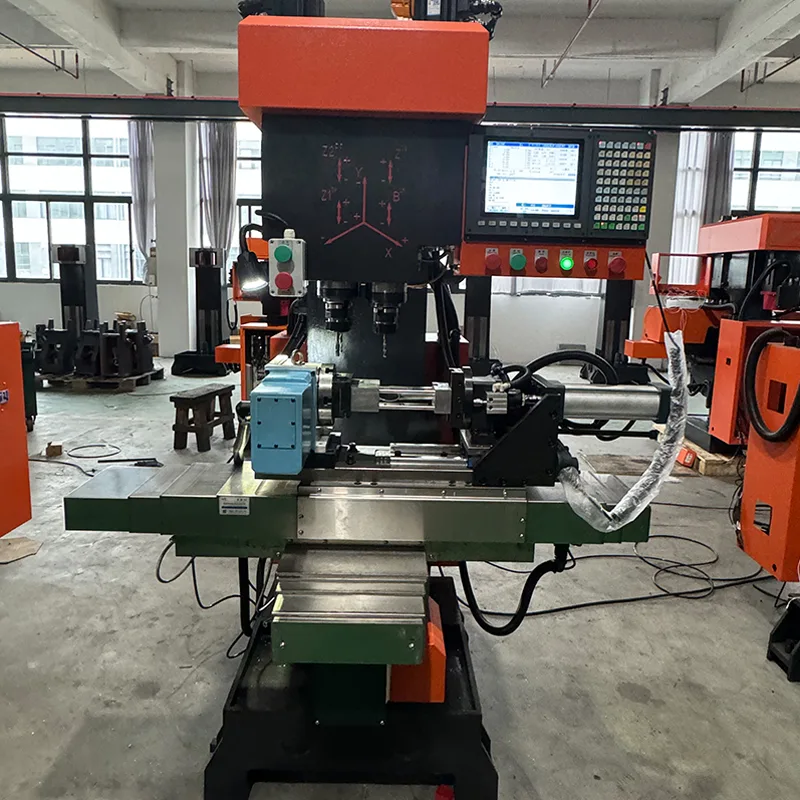

· Konstrukcja typu otwartego: Brak obudowy z blachy. Otwarta konstrukcja ramy zapewniająca łatwy dostęp i załadunek przedmiotu obrabianego.

Dane techniczne

Poniższe parametry techniczne dotyczą centrum gwintowania z prowadzeniem liniowym ZSK540 typu otwartego.

Specyfikacje czwartej osi

Centrum gwintowania i wiercenia z prowadzeniem liniowym ZSK540 typu otwartego jest wyposażone w czwartą oś. Obowiązują następujące parametry.

Możliwości obróbki i zalety operacyjne

Centrum wiercenia i gwintowania z prowadzeniem liniowym ZSK540 typu otwartego zostało zaprojektowane z myślą o wydajnej produkcji z następującymi możliwościami i zaletami.

· Obróbka wieloosiowa: 4-osiowa funkcja CNC umożliwia wiercenie, gwintowanie, frezowanie i dłutowanie w różnych płaszczyznach za pomocą czwartej osi.

· Duża wydajność cięcia: Stół roboczy i wspornik środkowy z rolkowymi prowadnicami liniowymi Hiwin i śrubami kulkowymi umożliwiają ciężkie operacje cięcia.

· Wysoka precyzja: Cyfrowe pozycjonowanie z dużą powtarzalnością pozycjonowania. Duża prędkość ustawiania narzędzia.

· Produktywność: Wygodna obsługa pozwala jednemu operatorowi obsługiwać wiele maszyn, redukując koszty i intensywność pracy.

· Konstrukcja typu otwartego: Brak obudowy z blachy zapewnia łatwy dostęp podczas ładowania przedmiotu obrabianego i konserwacji.

Proces produkcyjny i zapewnienie jakości

Yueli przestrzega rygorystycznych procesów produkcji i kontroli jakości, aby zapewnić niezawodność i precyzję maszyn.

· Obróbka materiału: Żeliwo poddane obróbce w wysokiej temperaturze i starzeniu przez 6 miesięcy.

· Precyzyjny montaż: rygorystyczny proces montażu prowadnic liniowych, śrub kulowych i łożysk.

· Profesjonalne skrobanie: skrobanie podstawy silnika, skrobanie końcówki wrzeciona i skrobanie powierzchni montażowej kolumny.

· Kontrola jakości: Wykrywanie błędów podziałki z jednoczesnym pomiarem prostoliniowości w kierunkach X i Y. Pionowość wrzeciona względem stołu roboczego w granicach 0,01 mm. Prowadnica osi Z do prostopadłości stołu w granicach 0,01 mm. Prostopadłość prowadnicy osi X-Y w granicach 0,005 mm.

· Identyfikowalność: Produkcja naukowa z całkowicie identyfikowalnym systemem kontroli jakości.

Pola aplikacji

Centrum gwintowania i wiercenia z prowadnicą liniową ZSK540 typu otwartego nadaje się do operacji cięcia metalu w wielu gałęziach przemysłu obsługiwanych przez Yueli.

· Materiały: Miedź, aluminium, stop cynku, stal.

· Artykuły sanitarne – elementy i armatura wodno-kanalizacyjna.

· Zawory przeciwpożarowe – korpusy i podzespoły zaworów.

· Sprzęt – sprzęt do sterowania drzwiami, sprzęt elektryczny.

· Części samochodowe – elementy silników, akcesoria motocyklowe.

· Przemysł lotniczy – komponenty precyzyjne.

· Produkcja maszyn – ogólne części maszyn.

Często zadawane pytania

Jaka jest różnica między tym modelem a wersją załączoną?

Model ten nie posiada obudowy blaszanej. Jest to konfiguracja typu otwartego.

Jaki jest stożek wrzeciona i maksymalna wydajność wiercenia?

Stożek wrzeciona BT40. Maksymalna średnica wiercenia wynosi 50 mm. Maksymalna średnica gwintowania wynosi 50 mm.

Jaki jest przesuw osi X i Y?

Skok osi X wynosi 400 mm. Skok osi Y wynosi 280 mm.

Jakiej marki są prowadnice liniowe i śruby kulowe?

Prowadnice liniowe i śruby kulowe Hiwin. Tajwański system CNC Syntec. Koreańskie importowane komponenty pneumatyczne.

Dla jakich branż nadaje się ta maszyna?

Artykuły sanitarne, zawory przeciwpożarowe, sprzęt komputerowy, sprzęt elektryczny, przemysł lotniczy, produkcja maszyn, części samochodowe.
