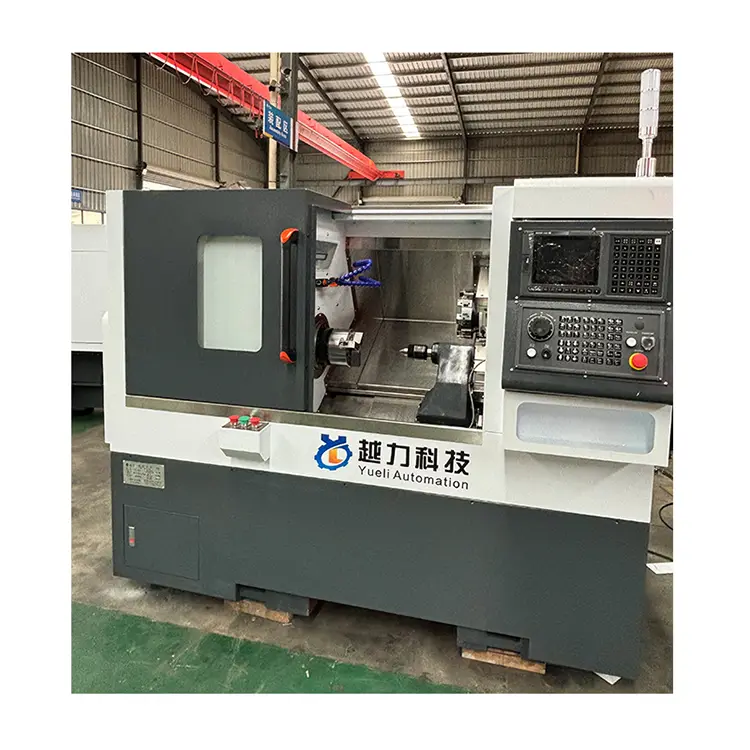

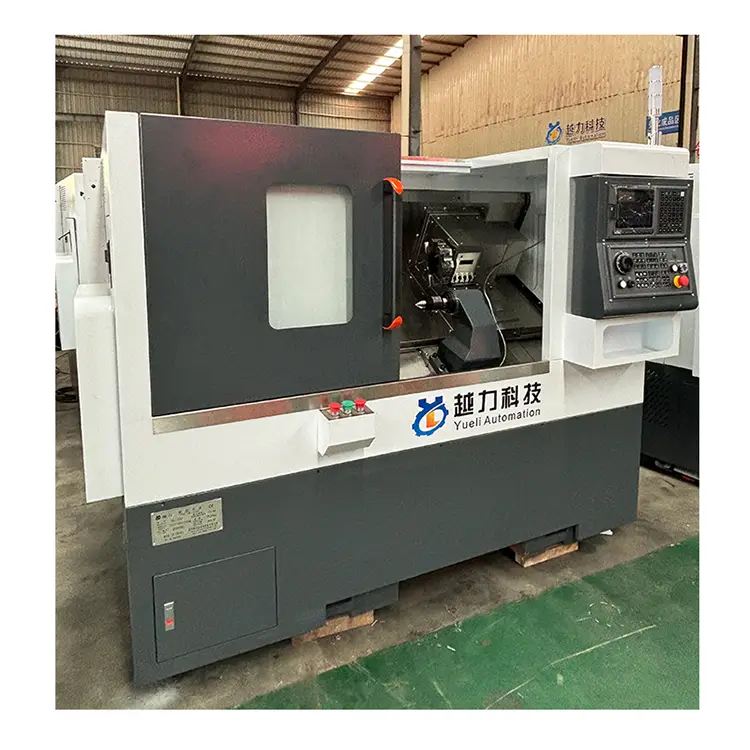

Tokarka CNC narzędzi

HL-45L Tail Top tokarNumer seryjnyProjektJednostkaSpecyfikacje (wymiary)uwagi1Rozmiar blatu płyty przeciągającejmm300*260 2Podróż na osi Z.mm460 3Podróż na osi X.mm200 4Maksymalny obrótmm450 5Odległość od środka głównego wału do powierzchni stołowej płyty oporumm63 6Odległość od ......

Model:YL-45L

Wyślij zapytanie

Opis produktu

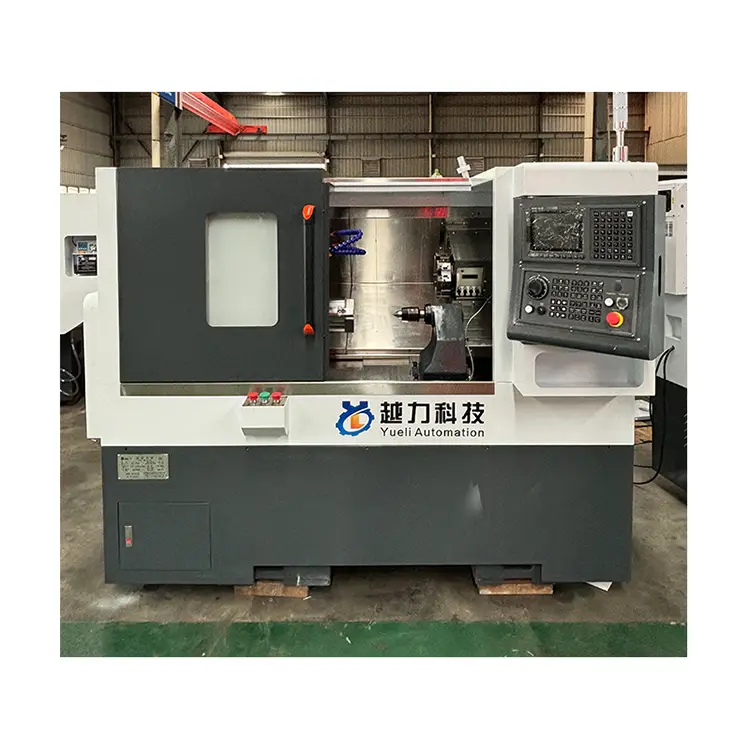

HL-45L Tail Top tokar

Numer seryjny	Projekt	Jednostka	Specyfikacje (wymiary)	uwagi
1	Rozmiar blatu płyty przeciągającej	mm	300*260
2	Podróż na osi Z.	mm	460
3	Podróż na osi X.	mm	200
4	Maksymalny obrót	mm	450
5	Odległość od środka głównego wału do powierzchni stołowej płyty oporu	mm	63
6	Odległość od ziemi do środka głównego wału	mm	1050
7	Maksymalna długość przetwarzania	mm	380 (w tym Chuck)	Weź przykład ACER LQ63/80-220-8T SERWOROWY
8	Maksymalna średnica skrętu	mm	375	Weź przykład ACER LQ63/80-220-8T SERWOROWY
9	Model wrzeciona (średnica wrzeciona)	mm	A2-5 (170)
10	Prędkość wrzeciona	RPM	0-5000
11	Specyfikacje śruby kulowej X.Z		3210/3210
12	Specyfikacja X Guide Rail		30 wałków	4 suwak-normalny
13	Specyfikacja kolei z przewodnikiem		30 wałków	4 Wydłużenie ze suwakiem
14	Metoda połączenia głównego silnika X.Z		Synchronizacja taśm / bezpośrednie połączenie / bezpośrednie połączenie
15	Kołnierz silnika X.Z/stop	mm	130/110

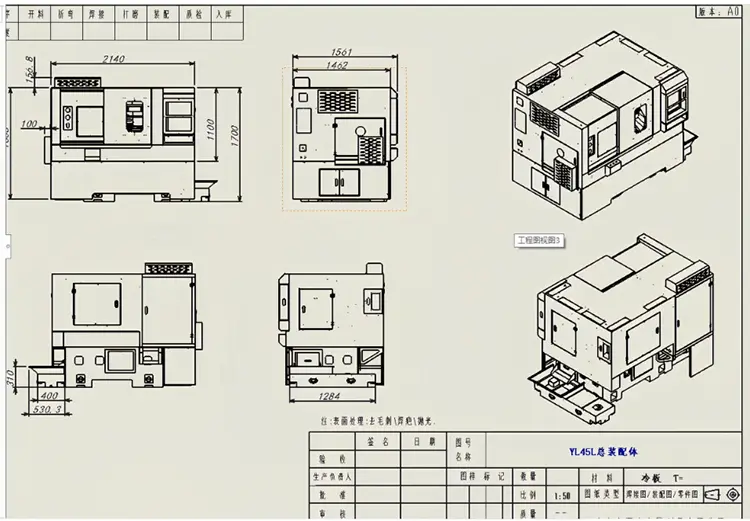

16	Wymiary maszyny optycznej (długość, szerokość, wysokość)	mm	187510211263
17	Waga	tona	Około 1,8t	Nie zawiera wewnętrznego i zewnętrznego wrzeciona wieży narzędziowej
18	Metoda ładowania noża		63 Servo Turre

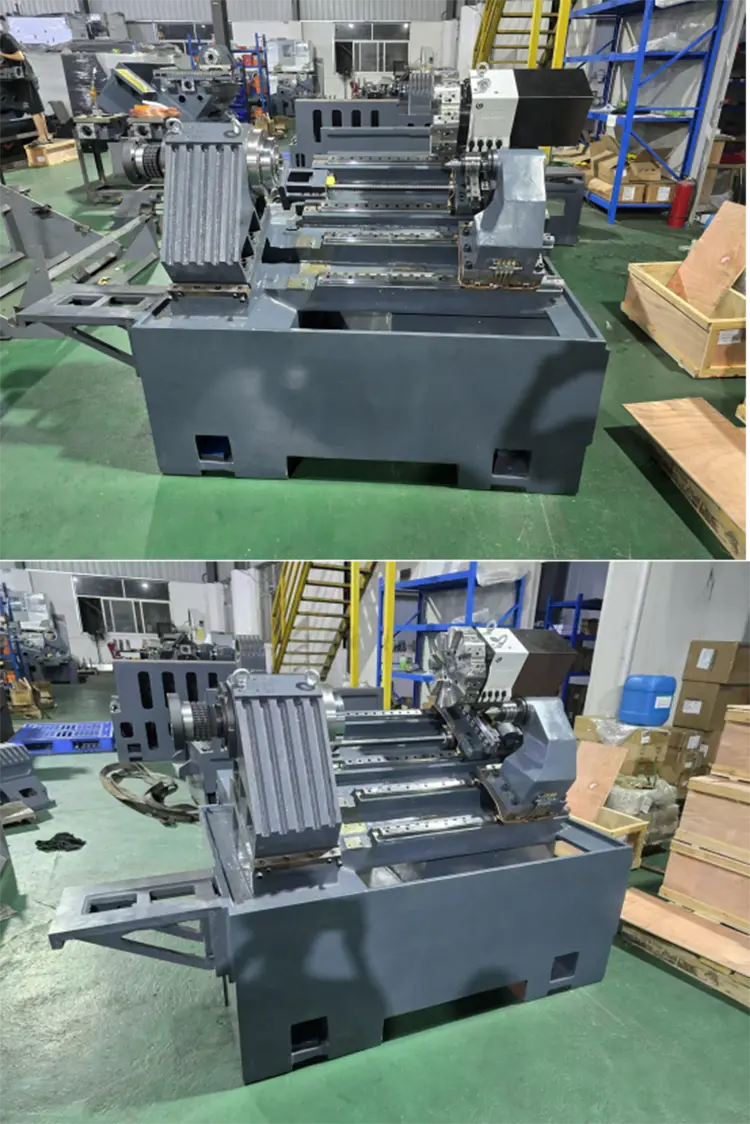

19	Forma i nachylenie łóżka		Łóżko jest przechylone na 30 stopni
20	Ogona		Drut prętowy siedzisko
21	Metoda napędu ogona		Karmienie hydrauliczne
22	Trasa gniazda ogona		500
23	Model ogonowy		Sparrow 4

Konfiguracja modelu
Nazwa części	Miejsce pochodzenia/specyfikacji	Nazwa części	Miejsce pochodzenia/specyfikacji
System sterowania numerycznego	Fanucoi-tfplus (5)	Silnik z osi X i Z	Fanucoi
32 precyzyjna śruba kulowa	Japonia thk	Główny silnik wału	Huarong 7,5 kW
30 precyzyjna liniowa szyna rolkowa	Japonia thk	Hydrauliczny cylinder obrotowy	Tajwan
Rurowe precyzyjne zespół wrzeciona	NSK łożysko, Japonia	chłodzenie	750 W.
Hydrauliczna stacja ciśnieniowa	Tajwan	głowa mocy	3 stacje robocze 11,4N
Losowy dodatek
Nazwa części	Model/specyfikacja	Nazwa części	Model/specyfikacja
Elastyczne zaciski (do trzymania materiałów)	1 (losowe)	Uchwyt narzędzi samochodowych, uchwyt narzędzi wiertniczych	Uchwyt narzędzi samochodowych 3, dwa uchwyty narzędzi wiertarskich
Rura wiertła	Er20a ma dwa długie pręty	Allen Key	1 zestaw
