200 Czteroosiowy stół obrotowy CAM

Możesz mieć pewność, że kupisz 200 czteroosiowych gramofonów CAM z fabryki YueLi, a my zaoferujemy Ci najlepszą obsługę posprzedażną i terminową dostawę.

Wyślij zapytanie

Opis produktu

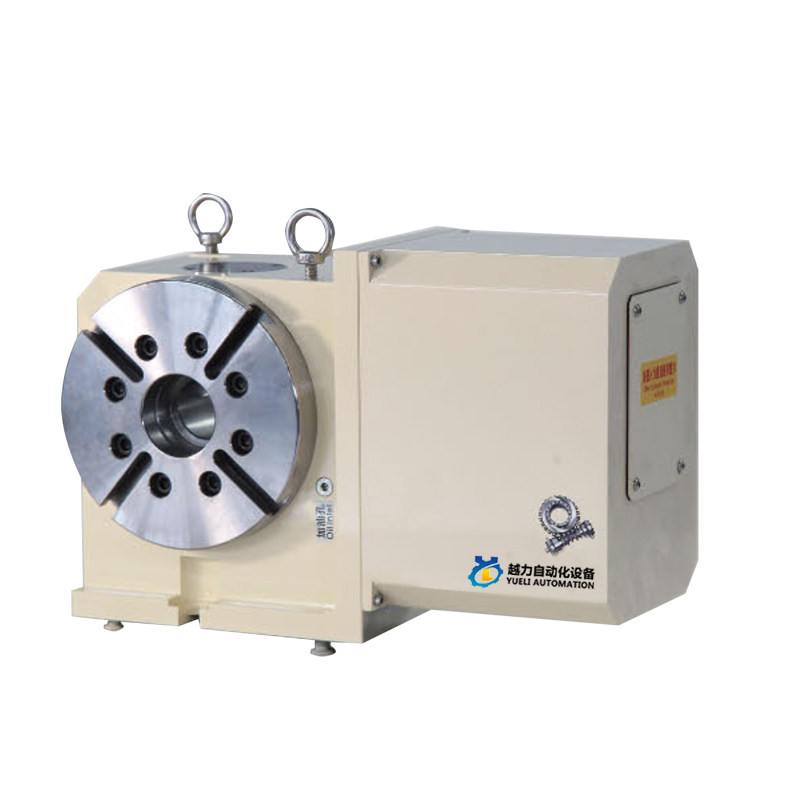

Czteroosiowy gramofon YUELI200 CAM

Obrót CNC z zerowym luzem typu CAM

Jako profesjonalny producent czteroosiowego gramofonu CAM 200, możesz mieć pewność, że kupisz 200 czteroosiowy gramofon CAM z naszej fabryki, a YueLi zaoferuje najlepszą obsługę posprzedażną i terminową dostawę.

Struktura przekładni wałka krzywkowego jest zastosowana wewnątrz produktu.

Wstępne ściskanie łożyska igiełkowego wałka CAM bez napędu tocznego bez szczeliny.

Brak tarcia ślizgowego, ciągłe utrzymywanie charakterystyki braku szczeliny.

Wysoka dokładność powtarzania ruchu do przodu i do tyłu.

Wysoka sztywność, wysoka wydajność.

Nie powoduje niskiej dokładności ze względu na wzrost temperatury.

Nie ma potrzeby regularnej kalibracji i regulacji.

Zasada działania i charakterystyka gramofonu CNC typu krzywkowego

Zasada wstępnego ładowania

W porównaniu z tradycyjnym stołem obrotowym NC z przekładnią ślimakową, gramofon kratowy NC typu CAM charakteryzuje się wyższą precyzją

Charakterystyka robocza stopnia, dużej prędkości, zerowego luzu tylnego i dużego obciążenia. Wejściowe krzywki osiowe

Łożysko igiełkowe na wieży wału wyjściowego zakrzywionej powierzchni napędowej o stałej prędkości jest wstępnie skompresowaną przekładnią toczną,

Aby osiągnąć zerowy luz wsteczny i wyższą prędkość pracy, ze względu na toczącą się przekładnię prawie do zera

Ruch cierny, dzięki czemu mechanizm może utrzymać transmisję bez luzu, wysoką precyzję pozycjonowania i nie ma takiej potrzeby

Należy regularnie wykonywać prace kalibracyjne i regulacyjne. Gramofon CNC typu Lattice CAM, Han z wykorzystaniem wału

Duże łożysko jest umieszczone na okrągłej zewnętrznej ścianie wału, a dwa końce wału wejściowego CAM są osadzone w podwójnych łożyskach.

Zwiększa także stabilność i nośność stołu obrotowego oraz może lepiej radzić sobie z obróbką. Wysoka prędkość i duża siła skrawania, poprawiają dokładność obróbki, wydajność i zmniejszają koszty.

Porównanie charakterystyki mechanizmu gramofonu NC typu CAM z zerowym luzem

NIE.	Przedmiot	Rolka CAM Suszarka 1M	Typ przekładni ślimakowej
1	Typ napędu	Dw Kąt wyjściowy	- CCWa Outout 360
2	Stan napędu	Kontakt toczący się	Przesuń kontakt
3	Materiał: Twardość styku	Wał krzywkowy:Stal do hartowania; HRC60	Wał ślimakowy: Stal hartowana; HRC60
3	Materiał: Twardość styku	Popychacze krzywkowe;Stal łożyskowa; HRC60	przekładnia ślimakowa; Brąz fosforowy; HB90
4	Wstępnie załaduj	○TAK	X N0
5	Wydajność transmisji	〇Wyżej	△Niższy

Czas pozycjonowania 90° (Przykład)

	Pozycja nr 0.	Konkurent
	Zwolnić zacisk wrzeciona
	Przyspieszenie
	Liniowy ruch obrotowy	Liniowy ruch obrotowy
	Zmniejszać prędkość	Zmniejszać prędkość
	Zwolnienie obróbki	Zwolnienie obróbki
	Wrzeciono zaciskowe	Wrzeciono zaciskowe
	Czas cyklu	Czas cyklu

Pojemność prędkości	Sztywność

Trwałość	3 Łożysko wałeczkowe

Yueli200 Dane referencyjne

KOD NR		JEDNOSTKA	Yueli200
Średnica stołu		φmm	200
Wysokość środka		mm	160
Otwór na wrzeciono		φmm	60
Szerokość szczeliny T		mm	12
Szerokość klucza prowadzącego		mm	18
Siłownik		FANUC	b8
Siłownik		MITSUBISH	HF104
Minimalny przyrost			0,001°
Przekładnia zębata			1:36
Maksymalna prędkość obrotowa (3000 obr./min)		obr./min	80
Moment wyjściowy		kg/m	35
Zasoby hydrauliczne pneumatyczne/hydrauliczne		kg/m²	20
Wyjściowy moment obrotowy przy hamulcu		kg/m	35
Dokładność indeksowania		sek	20
Powtarzalność		sek	4
Jakość produktu		kg	67
Dopuszczalne waga ciężka	pionowy	kg	70
	poziomy	kg	140
	konik pionowy	kg	140
Dopuszczalne obciążenie	↓F	kgf-m	800
		P*L kgf-m	42
		P*L kgf-m	40
